Einbau Der Turbine - Toro Pro Force Installationsanweisungen

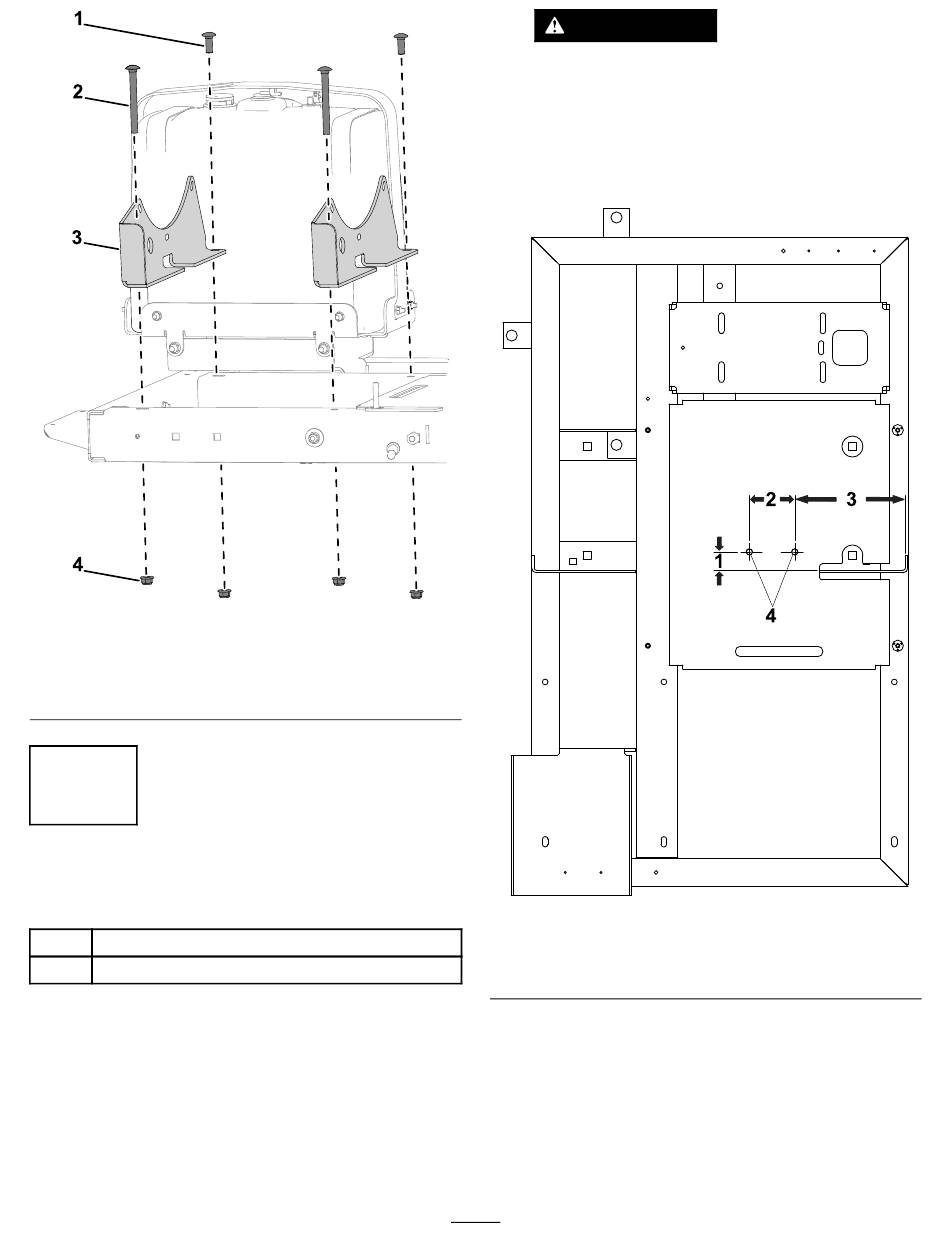

1. Schlossschraube (⅜" x 1") 3. Gehäusebefestigung
2. Schlossschraube
(⅜" x 3¾")
9

Einbau der Turbine

Für diesen Arbeitsschritt erforderliche Teile:
2 Gehäusebefestigung
1 Turbine
Verfahren
1. Seriennummern 410497966, 411942471,
410474473 und darunter: Lokalisieren,
markieren und bohren Sie zwei Löcher (7/16")
durch die obere Platte und den unteren
Querträger, wie in
Bild 19
4. Sicherungsmutter
(⅜" x 16")
Bild 20 dargestellt.
WARNUNG:
Wenn Sie eine Bohrmaschine ohne
geeignete Schutzbrille verwenden,
können Fremdkörper in Ihr Auge
gelangen und Verletzungen verursachen.
Tragen Sie beim Bohren immer eine
Schutzbrille.
g386292
1. 33,528 mm
2. 86 mm
2. Montieren Sie die beiden neuen
Gehäusebefestigungen am Rahmen und
befestigen Sie diese mit den beiden
Schlossschrauben (⅜" x 1"), zwei
Schlossschrauben (⅜" x 3¾") und vier
Sicherungsmuttern (⅜").
11
Bild 20
3. 199 mm
4. Loch (7/16")
g386298
