6 Motorzaag completeren
5
7

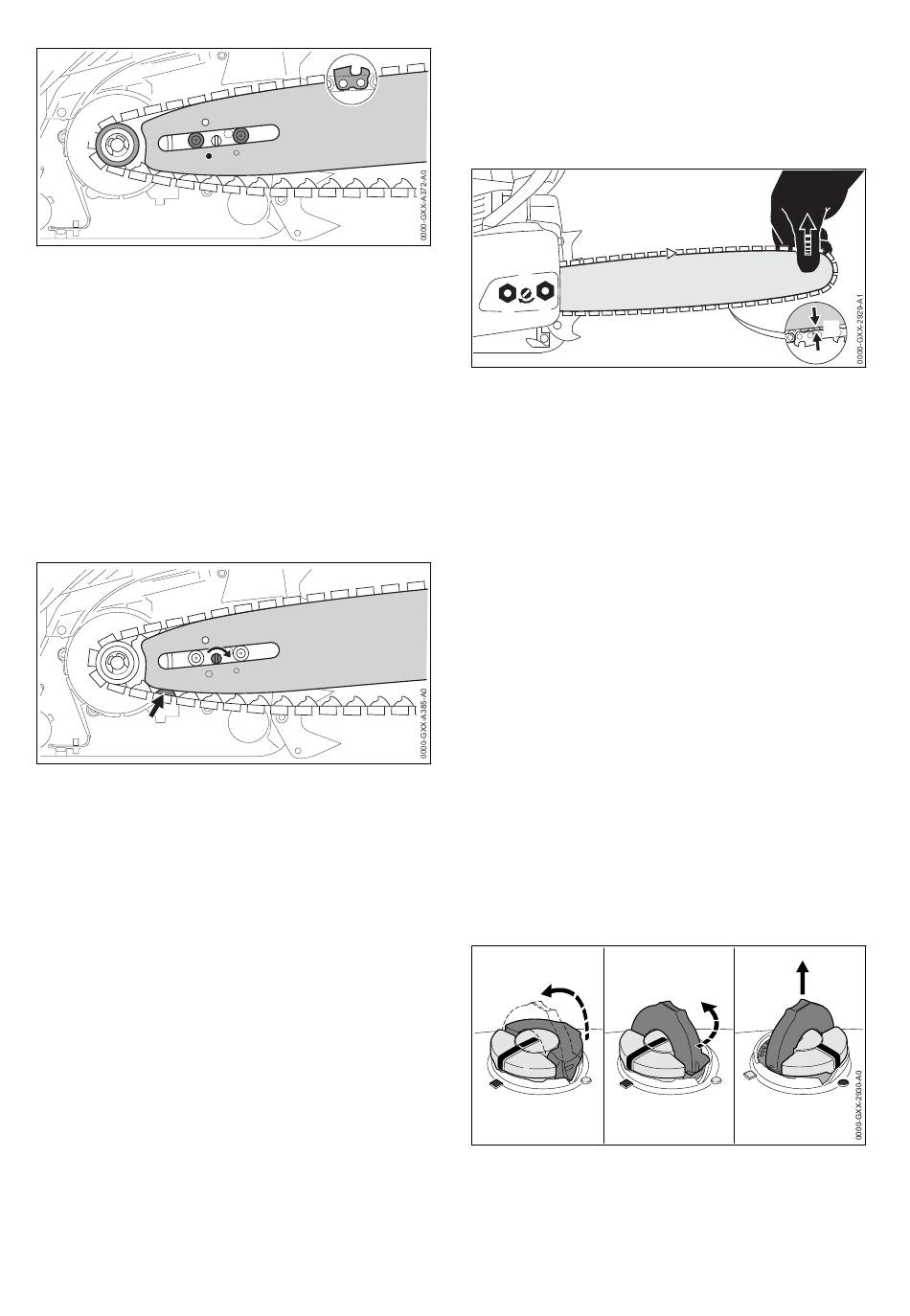

► Het zaagblad met de zaagketting zo op de ket‐
tingzaag plaatsen dat aan de volgende voor‐
waarden wordt voldaan:
– De aandrijfschakels van de zaagketting val‐
len in de tanden van het kettingtandwiel (7).
– De tapeinden (5) vallen in het sleufgat van
het zaagblad (6).
– De pen van de spanschuif (4) valt in de
boring (8) van het zaagblad (6).
De oriëntering van het zaagblad (6) speelt geen
rol. De opdruk op het zaagblad (6) kan ook
ondersteboven staan.
► Kettingrem lossen.
► Spanbout (3) zo ver rechtsom draaien, tot de
zaagketting tegen het zaagblad ligt. Hierbij de
aandrijfschakels van de zaagketting in de
groef van het zaagblad geleiden.
Het zaagblad (6) en de zaagketting liggen
tegen de kettingzaag.
► Kettingtandwieldeksel (2) zo op de kettingzaag
plaatsen, dat deze gelijkligt met de ketting‐
zaag.
► Moeren (1) aanbrengen en vastdraaien.
6.1.2 Zaagblad en zaagketting uitbouwen
► Motor afzetten en kettingrem inschakelen.
► Moeren zo ver linksom draaien tot het ketting‐
tandwieldeksel kan worden weggenomen.
► Kettingtandwieldeksel wegnemen.
► Spanbout tot aan de aanslag linksom draaien.
De zaagketting is ontspannen.
► Zaagblad en zaagketting wegnemen.
6.2

Zaagketting spannen

Tijdens de werkzaamheden kan de zaagketting
losser of strakker gaan staan. De zaagketting‐
0458-759-7621-D
5
6
8
3
6
spanning wijzigt. Tijdens de werkzaamheden
moet de zaagkettingspanning regelmatig worden
gecontroleerd en moet deze zo nodig worden
nagespannen.
► Motor afzetten en kettingrem inschakelen.
2
1
1
► Moeren (1) losdraaien.
► Kettingrem lossen.
► Zaagblad bij de neus optillen en de span‐
schroef (2) zo lang rechtsom of linksom
draaien, tot aan de volgende voorwaarden is
voldaan:
– De afstand a in het midden van het zaag‐
blad bedraagt 1 mm tot 2 mm.
– De zaagketting kan nog met twee vingers
en geringe krachtsinspanning over het
zaagblad worden getrokken.
► Zaagblad bij de neus verder optillen en de
moeren (1) vastdraaien.
► Als de afstand a in het midden van het zaag‐
blad niet 1 mm tot 2 mm bedraagt: zaagketting
opnieuw spannen.
6.3

Zaagkettingolie bijvullen

De zaagkettingolie zorgt voor de smering en de
koeling van de ronddraaiende zaagketting.
► Motor afzetten en kettingrem inschakelen.
► Motorzaag zo op een vlakke ondergrond plaat‐
sen dat de olietankdop naar boven is gericht.
► Het gebied rondom de olietankdop schoonma‐
ken met een vochtige doek.
► De beugel van de olietankdop opklappen.
► Olietankdop tot aan de aanslag linksom
draaien.
► Olietankdop wegnemen.
Nederlands
a
