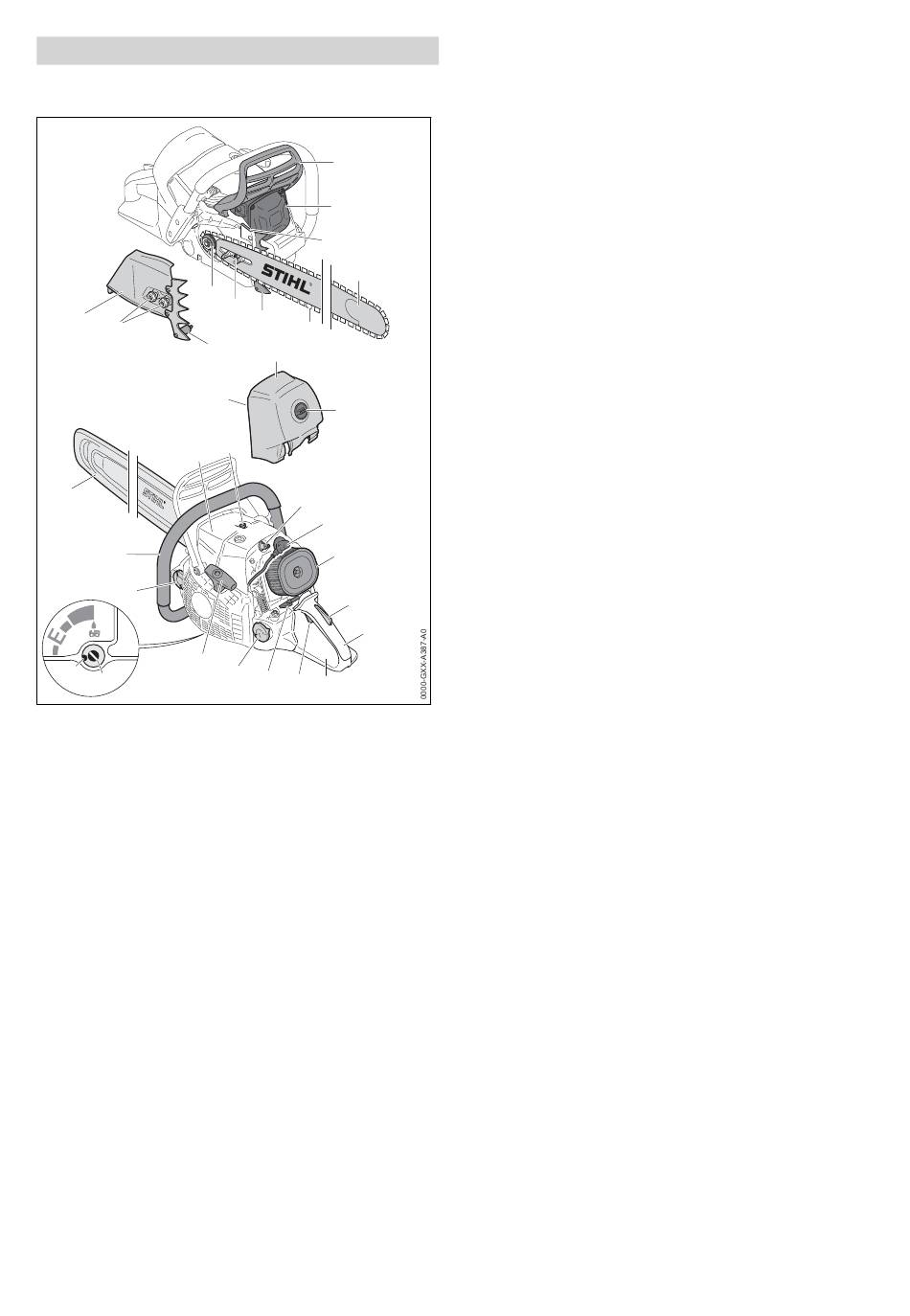

3.1 Kettingzaag
7
10
9
28
27
11
12
13
16
14 15
1 Voorste handbeschermer
De voorste handbeschermer beschermt de
linkerhand tegen het contact met de zaagket‐
ting, dient voor het inschakelen van de ket‐
tingrem en schakelt bij een terugslag de ket‐
tingrem automatisch in.
2 Uitlaatdemper
De uitlaatdemper reduceert de geluidsemissie
van de kettingzaag.
3 Zaagblad
Het zaagblad geleidt de zaagketting.
4 Zaagketting
De zaagketting zaagt het hout.
5 Kam
De kam ligt tijdens de werkzaamheden met
de kettingzaag tegen het hout.
6 Spanbout
De spanbout dient voor het instellen van de
kettingspanning.
7 Kettingtandwiel
Het kettingtandwiel drijft de zaagketting aan.
0458-759-7621-D
1
2
#
3
6
5
4
8 29
30
26
25
24
23
22
21
17
18 19
20
8 Kettingvanger
De kettingvanger vangt een weggeworpen of
gebroken zaagketting op.
9 Moeren
De moeren bevestigen het kettingtandwiel‐
deksel op de kettingzaag.
10 Kettingtandwieldeksel
Het kettingtandwieldeksel dekt het ketting‐
tandwiel af en bevestigt het zaagblad op de
kettingzaag.
11 Kettingbeschermer
De kettingbeschermer biedt bescherming
tegen het contact maken met de zaagketting.
12 Draagbeugel
De draagbeugel dient voor het vasthouden,
hanteren en dragen van de kettingzaag.
13 Olietankdop
De olietankdop sluit de olietank af.
14 Aanslag
De aanslag begrenst de oliepompstelschroef.
15 Oliepompstelschroef
De oliepompstelschroef dient voor het instel‐
len van de opbrengst van de zaagkettingolie
16 Starthandgreep
De starthandgreep dient voor het starten van
de motor.
17 Brandstoftankdop
De brandstoftankdop sluit de brandstoftank
af.
18 Combischakelaar
De combischakelaar dient voor het instellen
voor het starten, werken en voor het afzetten
van de motor.
19 Gashendel
De gashendel dient voor het accelereren van
de motor.
20 Achterste handbeschermer
De achterste handbeschermer beschermt de
rechterhand tegen contact met een wegge‐
worpen of gebroken zaagketting.
21 Bedieningshandgreep
De bedieningshandgreep dient voor het
bedienen, vasthouden en hanteren van de
kettingzaag.
22 Gashendelblokkering
De gashendelblokkering dient voor het
deblokkeren van de gashendel.
23 Luchtfilter
Het luchtfilter filtert de door de motor aange‐
zogen lucht.
Nederlands
3
