3.4 Oznaka CE

Oznaka CE potrjuje, da izdelki izpolnju-
jejo osnovne zahteve veljavnih direktiv v
skladu z izjavo o skladnosti.
Izjavo o skladnosti si lahko ogledate pri
proizvajalcu.

4 Delovanje

4.1 Struktura upravljanja

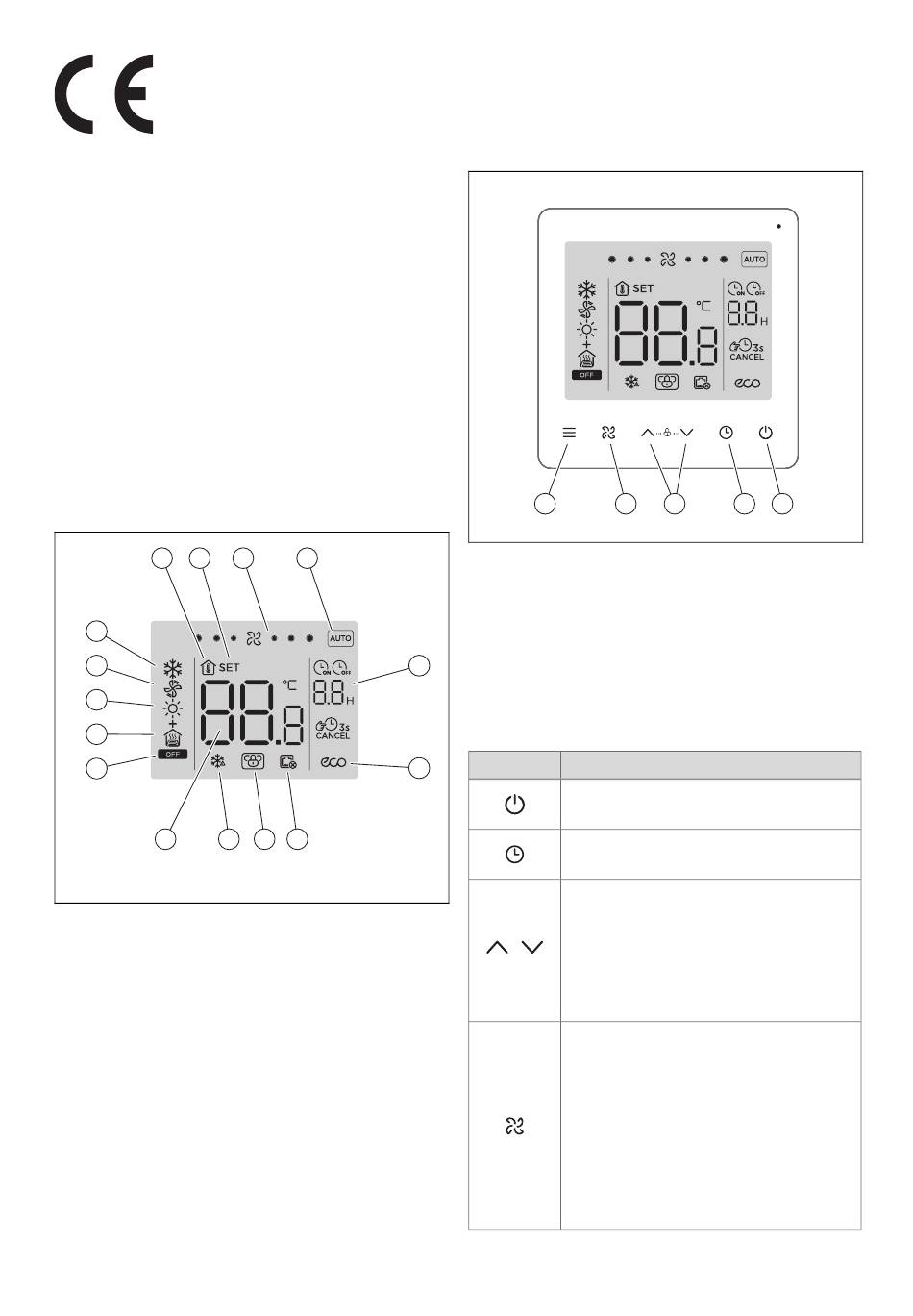

4.1.1 Opis zaslona
Opis zaslona
* na voljo le v primeru vzpostavljene omre-
žne povezave
12 13
11
10
9
8
7
6 5
Opis zaslona
1 Stikalna ura
2 Način Eco
3 Prikaz napake:
ni povezave
Modbus
4 Zaklep tipk je
vključen
5 Prikaz napake:
hlajenje
6 Prikaz tempera-
ture
156
14 15
4 3
7 Ventilator-
ski konvektor
izklopljen
8 Električno doda-
tno ogrevanje*
9 Ogrevanje
10 Prezračevanje
11 Hlajenje
12 Prikaz tempera-
ture okolice
13 Vrsta delovanja
ni na voljo
14 Število vrtljajev
ventilatorja

4.2 Koncept upravljanja

5
1 Vklop/izklop
2 Odpiranje nasta-
vitev stikalne ure
3 Nastavitev pri-
kazane vredno-
1
sti (temperatura,
čas in stikalna
ura)
Tipka Delovanje
2
Tipka se uporablja za vklop in iz-
klop ventilatorskega konvektorja.
Tipka se uporablja za vklop in iz-
klop stikalne ure.
Tipki se uporabljata za nastavitev
prikazane vrednosti pri nastavitvi
zahtevane temperature, časa ali
stikalne ure.
Tipki se uporabljata tudi za vklop
in izklop zaklepa tipk.
Tipka se uporablja za preklop in
izbiro števila vrtljajev ventilatorja:
– samodejno
– majhno število vrtljajev
– standardno število vrtljajev
– zelo veliko število vrtljajev
Tipka se uporablja tudi za vklop in
izklop načina eco.
Navodila za uporabo 0020311775_01
15 Samodejno šte-
vilo vrtljajev ven-
tilatorja
4 3 2 1
4 Nastavitev šte-
vila vrtljajev ven-
tilatorja/vklop na-
čina eco
5 Izbira vrste delo-
vanja
