3.4 CE-märkning
CE-märkningen dokumenterar att produk-
ten i enlighet med försäkran om överens-
stämmelse uppfyller de grundläggande
krav som ställs av tillämpliga direktiv.
Försäkran om överensstämmelse finns
hos tillverkaren.

4 Funktion

4.1 Användarstruktur

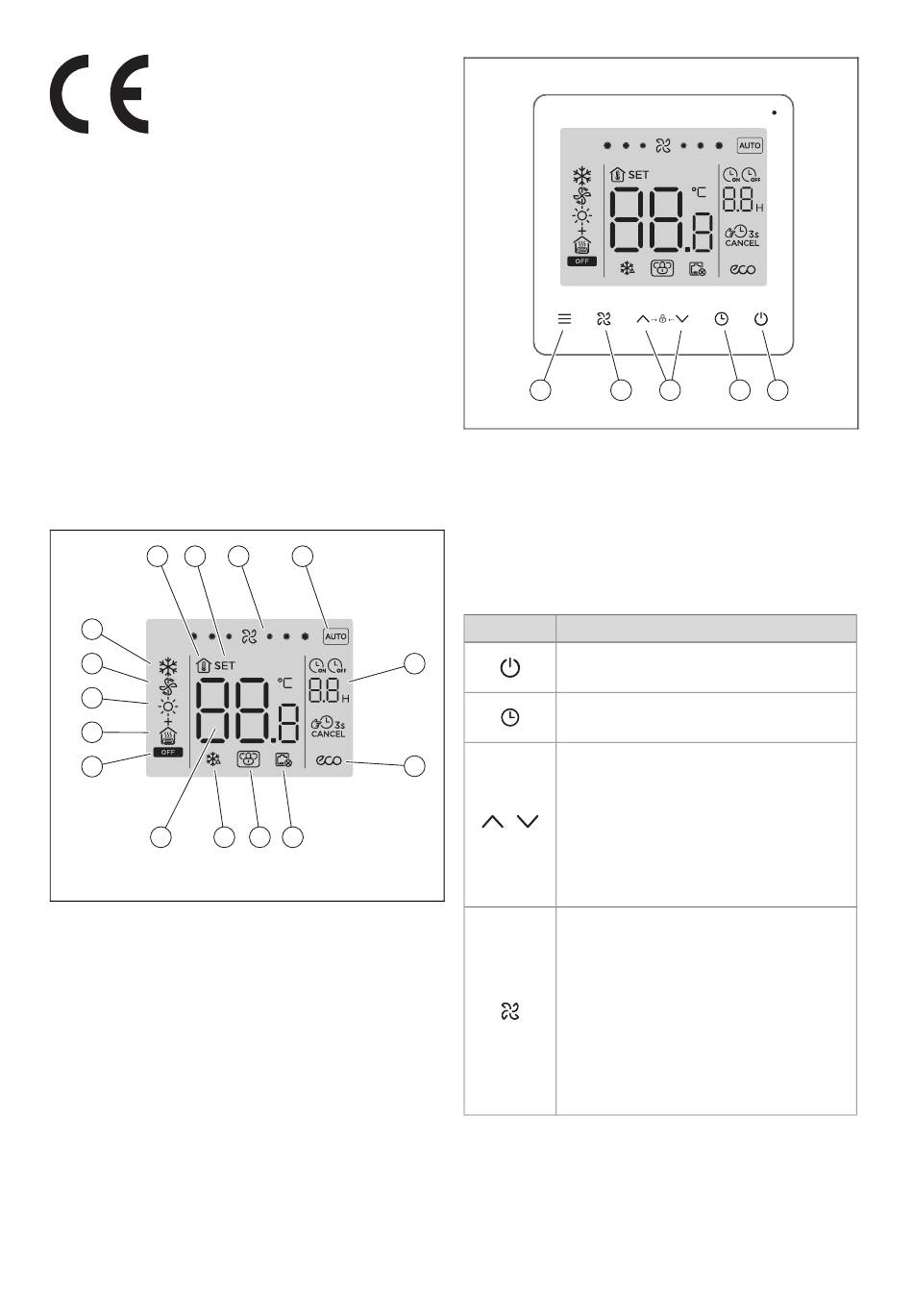

4.1.1 Beskrivning av displayen

Beskrivning av displayen
* Endast tillgänglig vid nätverksanslutning
12 13
11
10
9
8
7
6 5
Beskrivning av displayen
1 Kopplingsur
2 eco-läge
3 Felindikering:
ingen Modbus-
anslutning
4 Knappspärr akti-
verad
5 Felindikering:
kyldrift
6 Temperaturindi-
kering
7 Fläktkonvektor
avstängd
0020311775_01 Bruksanvisning
14 15
4 3
8 Elektrisk extra-
värme*
9 Värmedrift
10 Fläktdrift
11 Kylning
12 Indikering omgiv-
ningstemperatur
13 Driftsätt ej till-
gängligt
14 Varvtal fläkt
15 Automatiskt
varvtal fläkt
4.2 Manövreringssätt
5
1 På/av
2 Öppna timerin-
ställning
3 Ställa in indike-
ringsvärdet (tem-
peratur, klock-
slag och timer)
Knapp Funktion
Knappen används för att slå på
1
eller stänga av fläktkonvektorn.
Knappen används för att slå på
eller stänga av timern.
Knapparna används för att ställa
2
in visat värde vid inställning av
börvärdestemperatur, klockslag
eller timer.
De båda knapparna används
också för att slå på och stänga av
knapplåset.
Knappen används för att koppla
och välja fläktvarvtal:
– Automatisk
– Lågt varvtal
– Standardvarvtal
– Högt varvtal
Knappen används också för att
slå på och stänga av eco-läget
4 3 2 1
4 Ställa in fläkthas-
tigheten/aktivera
eco-läget
5 Välj driftsätt
