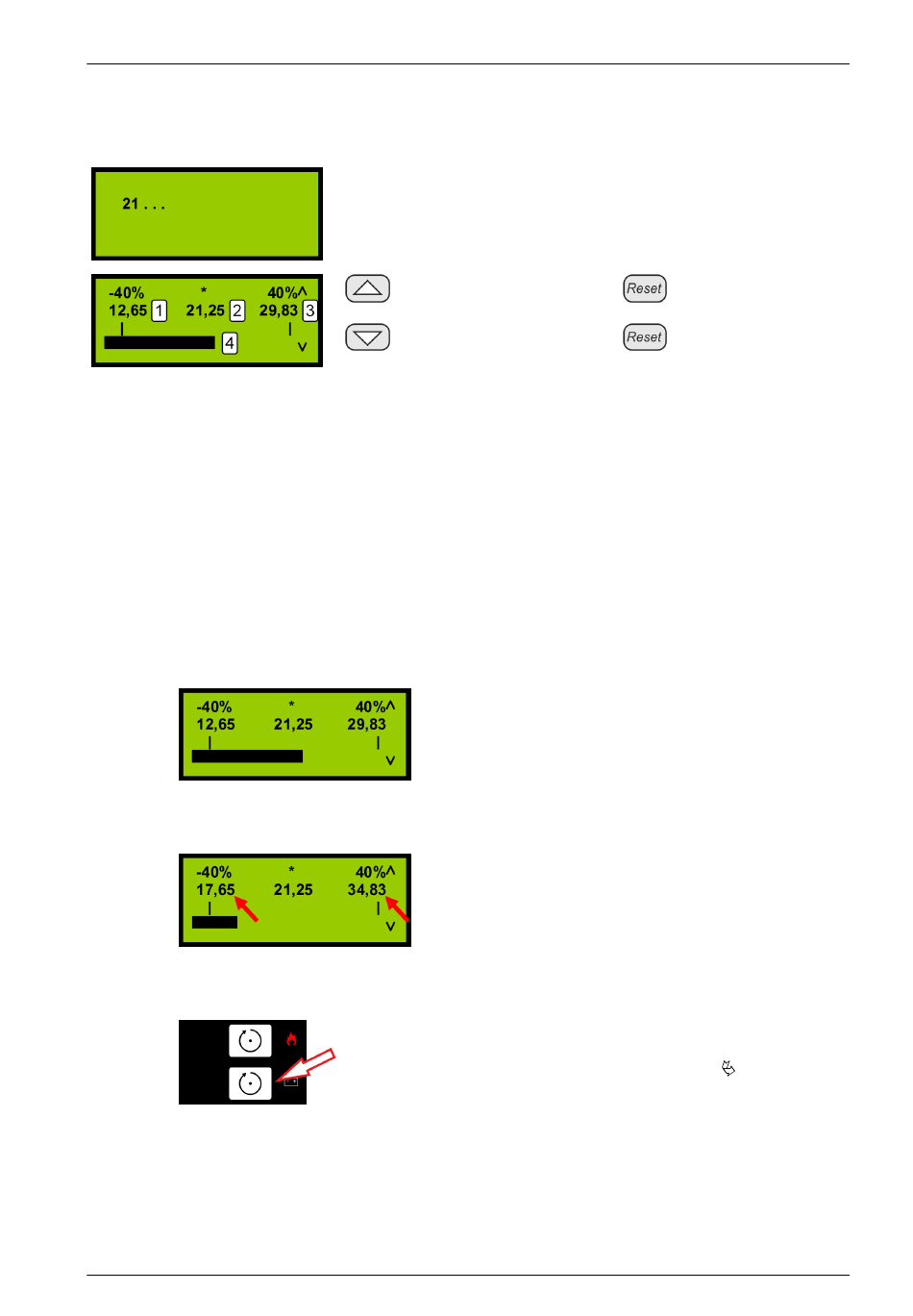

Ermittlung der aktuellen Werte
1 aktuell eingestellter unterer Grenzwert der Überwachung
2 aktueller Messwert
3 aktuell eingestellter oberer Grenzwert der Überwachung
4 Darstellung des aktuellen Messwertes als Balken
Der eingestellte Überwachungsbereich wird als Ganzes verschoben (untere und
obere Schwelle simultan).
Über die Pfeiltasten „Überwachungsbereich nach oben" / „Überwachungsbereich
nach unten" wird der eingestellte Überwachungsbereich als Ganzes um den errech-
neten Mittelwert verschoben.
Beispiel: Siehe Abb. 66 und Abb. 67.
Abb. 66: Einstellung vor manuellem
Abgleich (Beispiel)
Abb. 67: Einstellung nach manuellem
Abgleich (+5)
Abb. 68: Taste [Reset EV]
Betriebsanleitung / EFD III / 916002 / 11-2022 / de_DE
Die aktuellen Werte werden ermittelt! Der angezeigte Wert
zählt bis 64 hoch (Fortschrittsanzeige). In dieser Phase ist
keine Bedienung möglich.
Warten Sie auf den Abschluss dieser Phase.
Überwachungsbe-
reich nach oben
Überwachungsbe-
reich nach unten
Damit die eingestellten Werte wirksam
werden, müssen sie übernommen
werden (Taste [Reset EV]
Anzeige- und Bedienelemente
Funktion abbrechen
aktuellen Wert über-
nehmen
Pfeil).
