5 Aufbau, Funktion und Anschlüsse
5.1

Aufbau

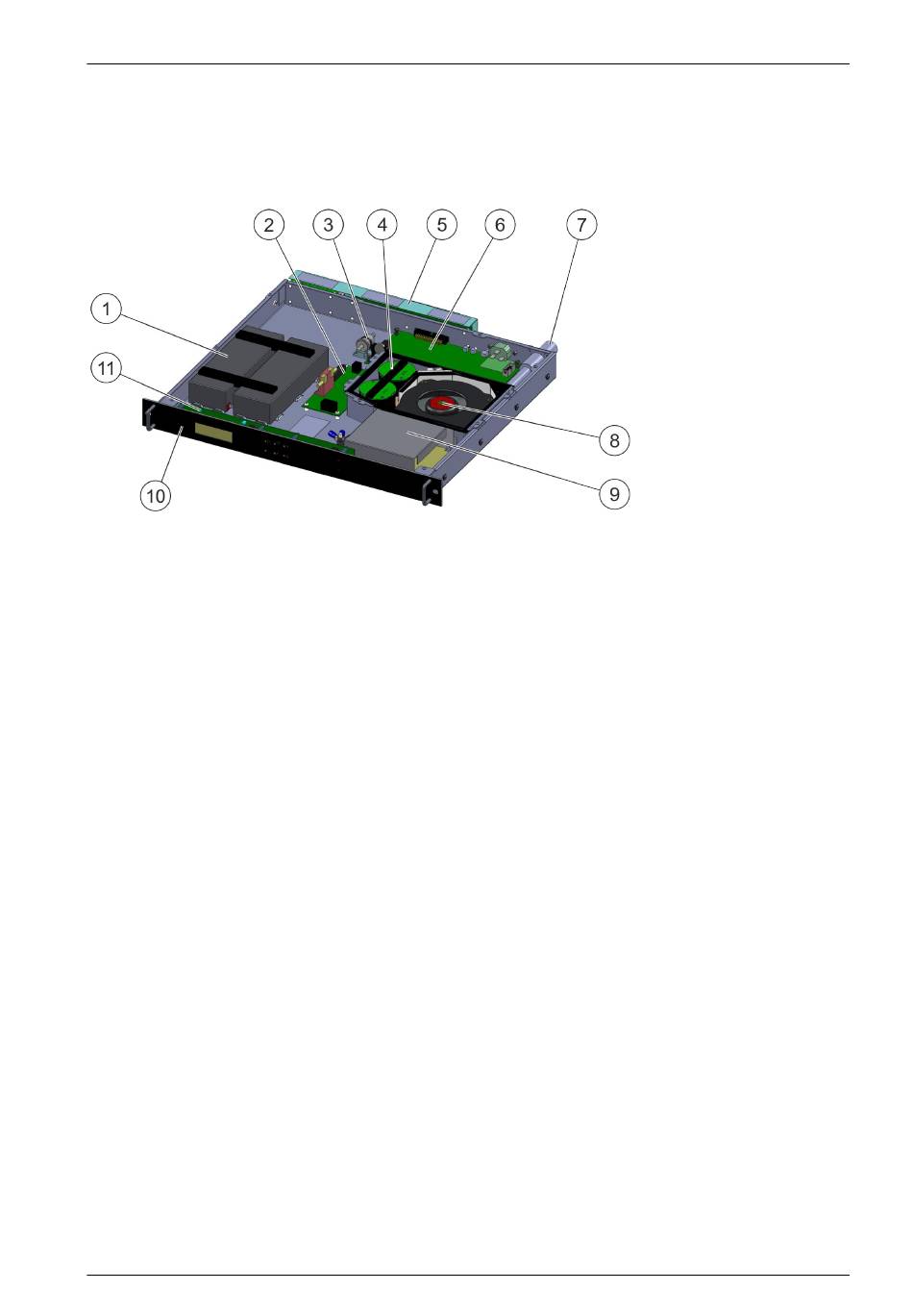

Abb. 4: Aufbau des Systems
1 Notstromversorgung (Akkus)
2 Melderinterface
3 Filter Luftstromüberwachung
4 Brandmelder
5 Anschlussleiste (Karte Anschlusstechnik /
Karte Netzwerk Interface)
5.2

Funktion

Ein Lüfter (Abb. 4/8) saugt über ein Rohrsystem aus dem zu schützenden Schalt-
schrank kontinuierlich Luft an. Die angesaugte Luft wird über Führungsbleche an
den Brandmeldern (Abb. 4/4) vorbeigeleitet. Sobald die angesaugte Luft Rauchaero-
sole enthält, wird ein Feuer detektiert.
Die Brandmelder werden permanent von der Auswerte- und Steuerelektronik auf der
Steuerkarte (Abb. 4/6) auf Funktionsfähigkeit überwacht.
Wird die erste Brandalarmschwelle erreicht, steuert die Auswerteelektronik den für
diesen Fall programmierten Ablauf: Sie zeigt auf dem Display (Abb. 4/10) den
Alarmzustand an. Zusätzlich blitzt die mittlere obere rote LED (Abb. 5/1) in der
Frontplatte. Der Relaisausgang „Voralarm" wird angesteuert.
Bei Erreichen der zweiten Brandalarmschwelle wird der Relaisausgang
„Feueralarm" und der Ausgang für einen externen Löschmittelbehälter angesteuert.
Die Spannungsversorgung des Systems ist durch 2 Quellen sichergestellt. Einer-
seits durch ein Netzteil (Abb. 4/9), das auch die Ladung der Akkus für die Notstrom-
versorgung (Abb. 4/1) übernimmt. Andererseits durch die Notstromversorgung
selbst, die im Parallelbereitschaftsbetrieb geschaltet ist. Die Notstromversorgung ist
für einen unterbrechungsfreien Betrieb des Systems von 4 Stunden ausgelegt.
Betriebsanleitung / EFD III / 916002 / 11-2022 / de_DE
Aufbau, Funktion und Anschlüsse
6 Steuerkarte CPU3
7 Anschluss Ansaugrohr
8 Lüfter
9 Netzteil
10 Frontplatte mit Display und Bedienfeld
11 Karte Bedienteil BT3
