Aufbau, Funktion und Anschlüsse
Binäre Alarmzustände Binäre Störungszustände
Auslösung extern
Feuer
Auslösung Handalarm
Voralarm
*) nur bei extern angeschlossenem Löschmittelbehälter
Das CMC-TC ist das Vorgängermodell des CMC III und verfügt nicht über eine
CAN‑Bus-Schnittstelle. Über die RJ12-Anschlüsse (Abb. 11) können die drei
Zustände „Störung" (Abb. 11/6), „Feueralarm" (Abb. 11/7) und „Voralarm"
(Abb. 11/8) mittels einer CMC-TC I/O Unit abgefragt werden.
5.3.4

Anschluss externe Alarmierungseinrichtung

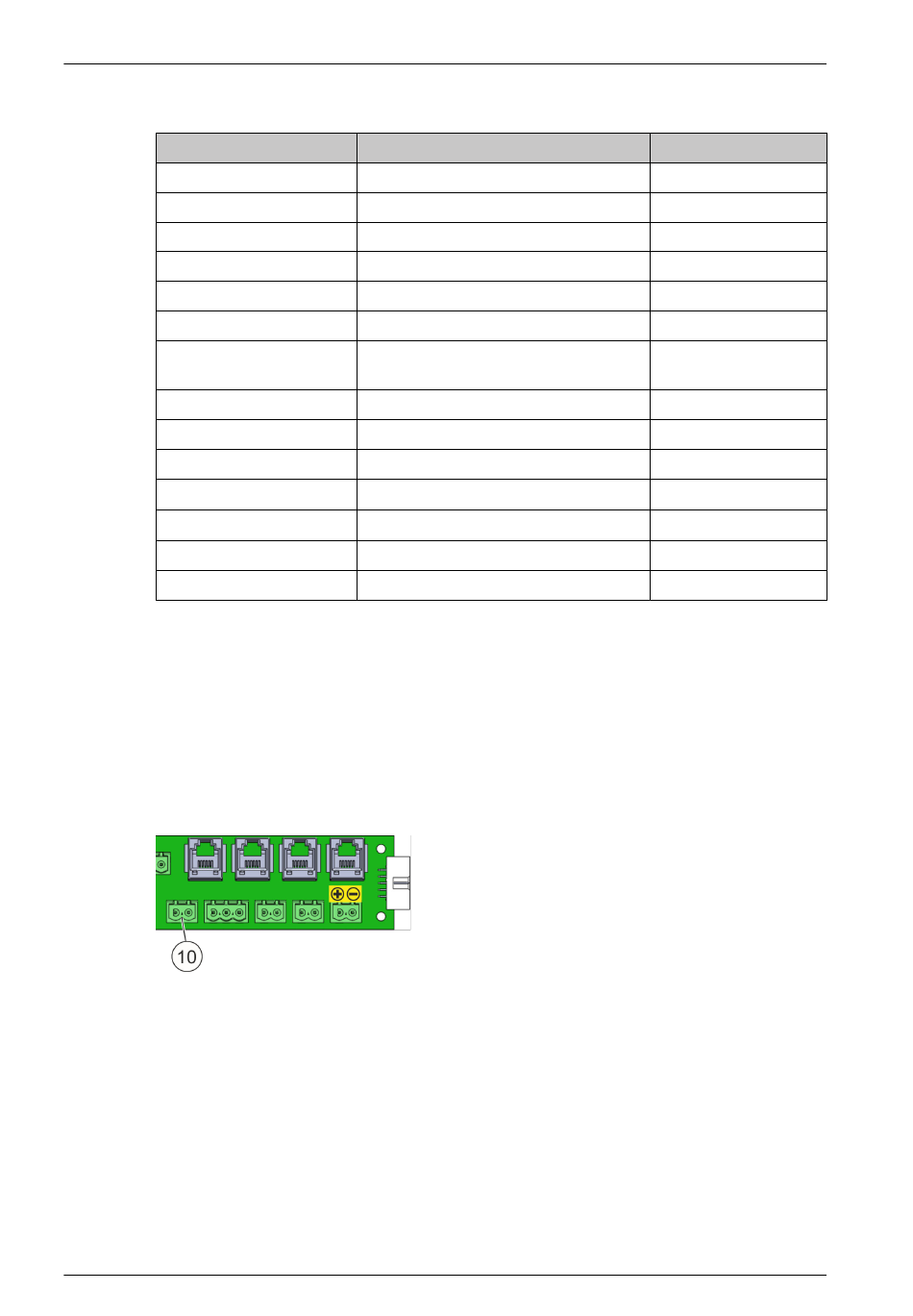

Abb. 12: Anschluss externe Alarmie-
rungseinrichtung
32
Störung Handmelder
Löschanlage blockiert
Störung Türkontakt
Störung Netzteil
Störung Akku
Störung Luftstrom (Druck zu hoch)
Störung Luftstrom (Druck zu
niedrig)
Störung Melder 1
Störung Melder 2
Störung Kommunikation
Störung Löschausgang *
)
Löschmittelschwund *
Wartungsintervall abgelaufen
Akkuwechsel erforderlich
An dem Ausgang "externe Alarmierungs-
einrichtung" (Abb. 12/10) kann eine akusti-
sche oder visuelle Alarmierungseinrichtung
angeschlossen werden. Der Ausgang
schaltet bei Erreichen der zweiten Brand-
alarmschwelle die Systemspannung (21 V
bis 27 V) auf die Anschlusstechnik bei
einem Ausgangsstrom von ≤ 500 mA.
Betriebsanleitung / EFD III / 916002 / 11-2022 / de_DE
Meldungen
Netzausfall
Störung Zünd-C
)
