CAN‑Bus-Verbindungskabel (Master/Slave) (Abb. 51/3) zwischen Master und
5.
erstem Slave anschließen.
CAN‑Bus-Verbindungskabel (Master/Slave) (Abb. 51/4) zwischen erstem Slave
6.
und nächstem Slave anschließen.

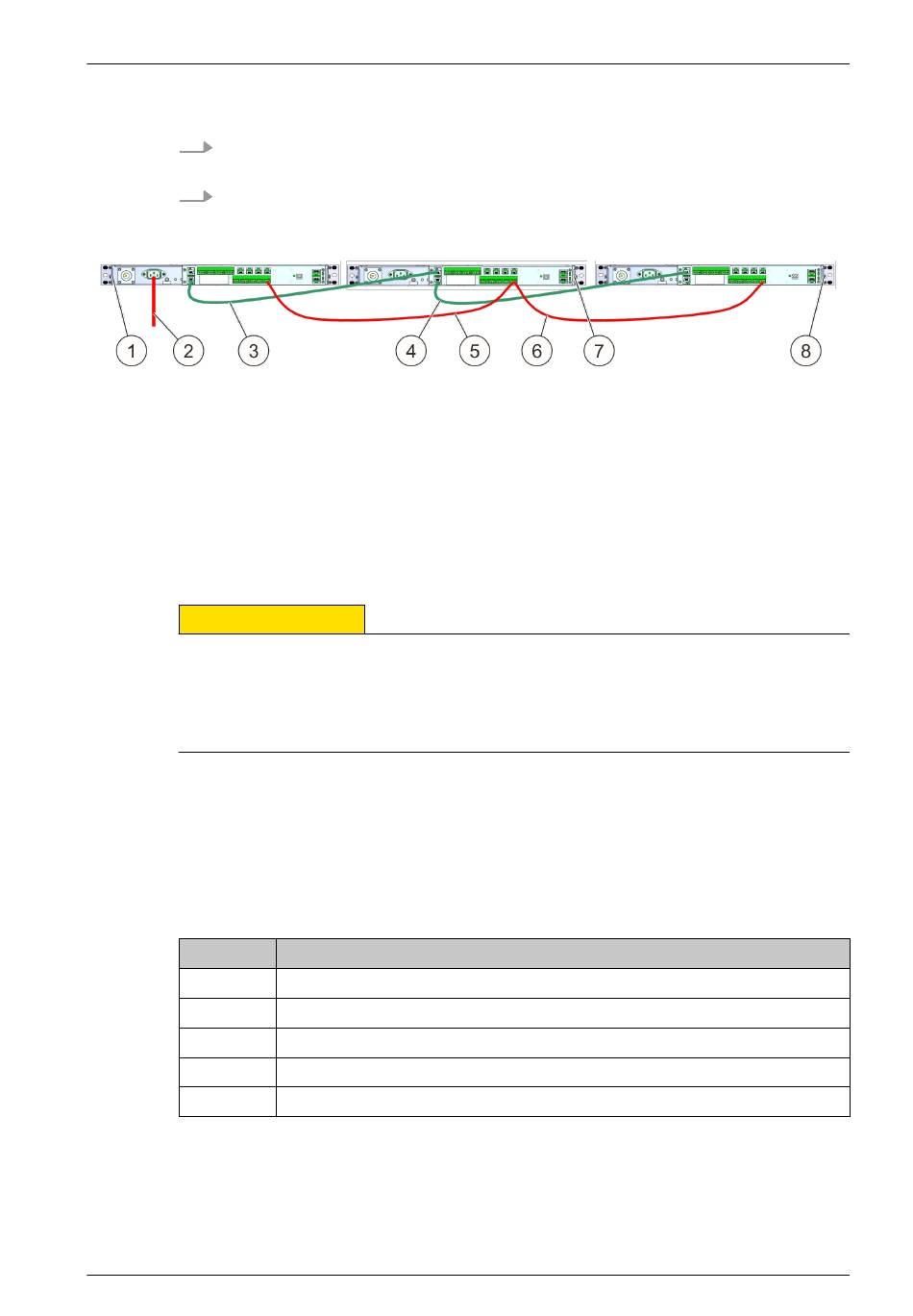

Abb. 51: Energieversorgung und Datenleitung
6.3.6.5 Vernetzung überprüfen
Nach dem kompletten Netzaufbau muss an jedem vernetzten System zur Überprü-
fung der Datenübertragung eine Störungsmeldung erzeugt werden. Bei korrekter
Funktion wird diese am Master angezeigt.
Einen Störungsmeldung kann bei den vernetzten Systemen z. B. durch die Betäti-
gung des Blockierschalters erzeugt werden.
L
VORSICHT
Fehlauslösung durch angesteuertes System!
Die Überprüfung der Vernetzung mittels Blockierschalter kann zu einer Fehlauslö-
sung führen und dadurch Verletzungen und Sachschäden verursachen.
● Blockierschalter nur dann zur Überprüfung der Vernetzung verwenden, wenn
keine roten LEDs leuchten und kein Brandalarm im Display angezeigt wird.
6.3.6.6

Zustand der jeweiligen Systeme auslesen

Die Anzeige des aktuellen Zustandes des Systems erfolgt am Master (Aktivlösch-
system DET-AC III Master oder EFD III). Auf dem Masterdisplay werden die Mel-
dungen der vernetzten Geräte mit der Kennung „Z2" bis „Z5" angezeigt.
Kennung
Z2
Z3
Z4
Z5
Betriebsanleitung / EFD III / 916002 / 11-2022 / de_DE
System, auf das sich die Meldung bezieht
Aktivlöschsystem DET-AC III Master oder EFD III (immer Master!)
DET-AC III Slave Löschsystem 1
DET-AC III Slave Löschsystem 2
DET-AC III Slave Löschsystem 3
DET-AC III Slave Löschsystem 4
