Anzeige- und Bedienelemente

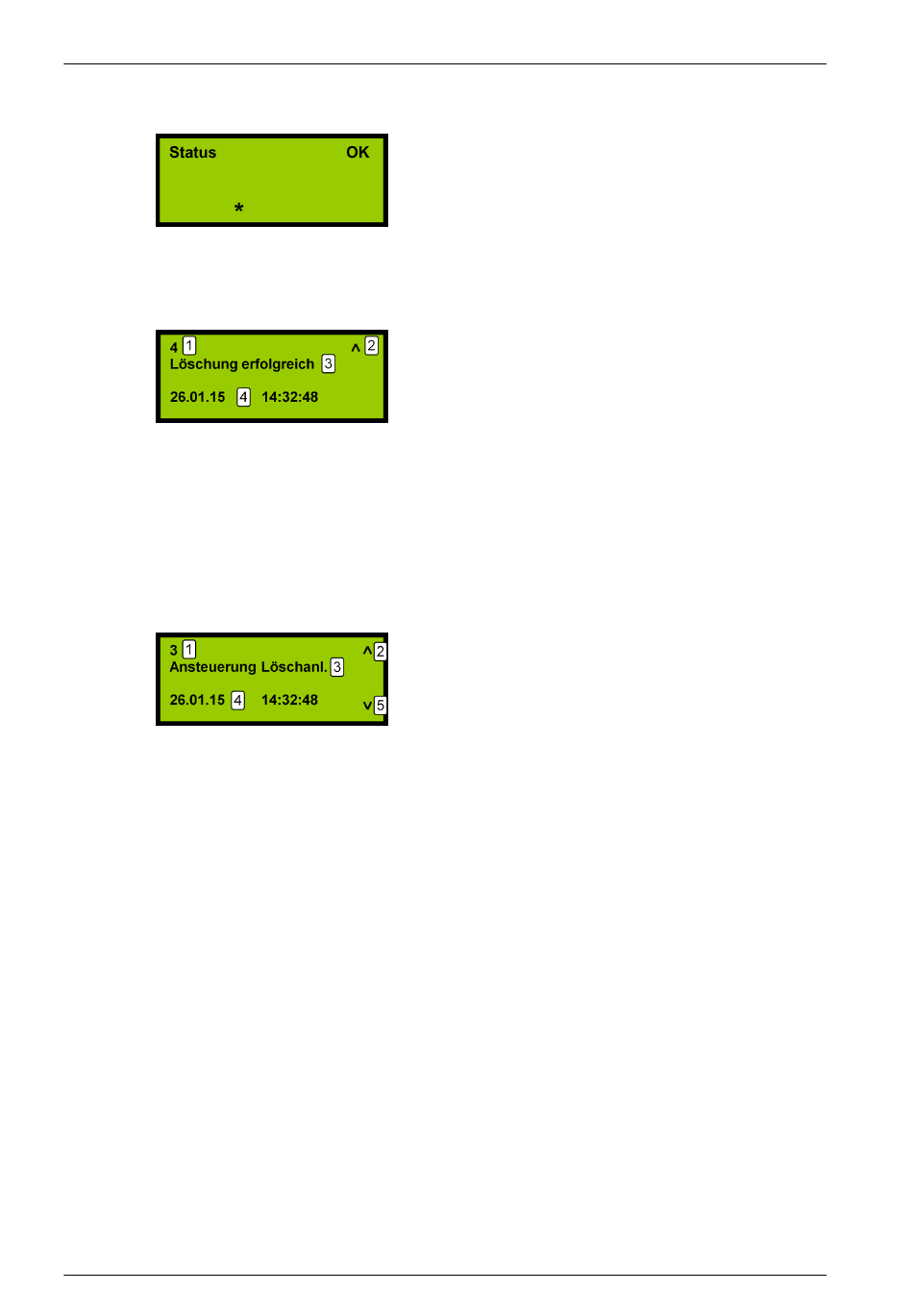

Abb. 58: Anzeige ohne Meldungen
Im Zustand eines Ereignisses wird die aktuellste anstehende Meldung im Display
angezeigt (Abb. 59).
Abb. 59: Ereignisse
Durchblättern der Meldungen
Liegt mehr als eine Meldung vor, können die einzelnen Meldungen mit Hilfe der
Pfeiltasten ([Up] und [Down]) angesehen werden (Durchblättern). In der Meldungs-
anzeige erscheint dann ein Symbol, welches signalisiert, dass noch weitere jüngere
Ereignisse als das gerade angezeigte vorliegen (Abb. 60).
Abb. 60: Durchblättern der Meldungen
Wenn in diesem Zustand für 30 Sekunden keine Eingabe mehr erfolgt, wechselt die
Anzeige automatisch in den Grundzustand der Meldungsanzeige (Anzeige der
jüngsten Meldung).
Bedienmenüs
Befindet sich das Bedienteil im Zustand „Meldungsanzeige" , erfolgt die Aktivierung
der Bedienmenüs durch gleichzeitige Betätigung beider Pfeiltasten ([Up] und
[Down]). Durch diese Betätigung wird das Hauptmenü aktiviert und der erste Eintrag
(Datum / Uhrzeit) angezeigt.
Das Bedienmenü kann durch Betätigung der oberen [Reset]-Taste (Abb. 61/1) ver-
lassen werden, wenn das Hauptmenü aktiv war.
Ein aktiviertes Bedienmenü wird automatisch verlassen, wenn für 30 Sekunden
keine Eingabe mehr erfolgt. Die Anzeige wechselt dann immer in den Grundzustand
der Meldungsanzeige.
66
Die Betriebsbereitschaft des Systems wird
durch das Zeichen '*' in der untersten Zeile
angezeigt. Dieses Zeichen läuft zyklisch
von links nach rechts durchs Bild. Sobald
eine Meldung vorliegt, wechselt die
Anzeige automatisch in den Grundzustand
der Meldungsanzeige.
1 Nummer der Meldung = Anzahl der
aktuell vorliegenden Meldungen
2 Es liegen weitere ältere Meldungen vor,
die mit der Taste [Up] abgerufen
werden können
3 Meldungstext
4 Datum und Uhrzeit des Ereignisses
1 Nummer dieser Meldung
2 Es liegen weitere ältere Meldungen vor,
die mit der Taste [Up] abgerufen
werden können
3 Meldungstext
4 Datum und Uhrzeit des Ereignisses
5 Es liegen weitere jüngere Meldungen
vor, die mit der Taste [Down] abgerufen
werden können
