FRIEDHELM LOH Rittal EFD III Montage-, Installations- Und Bedienungsanleitung Seite 55

1

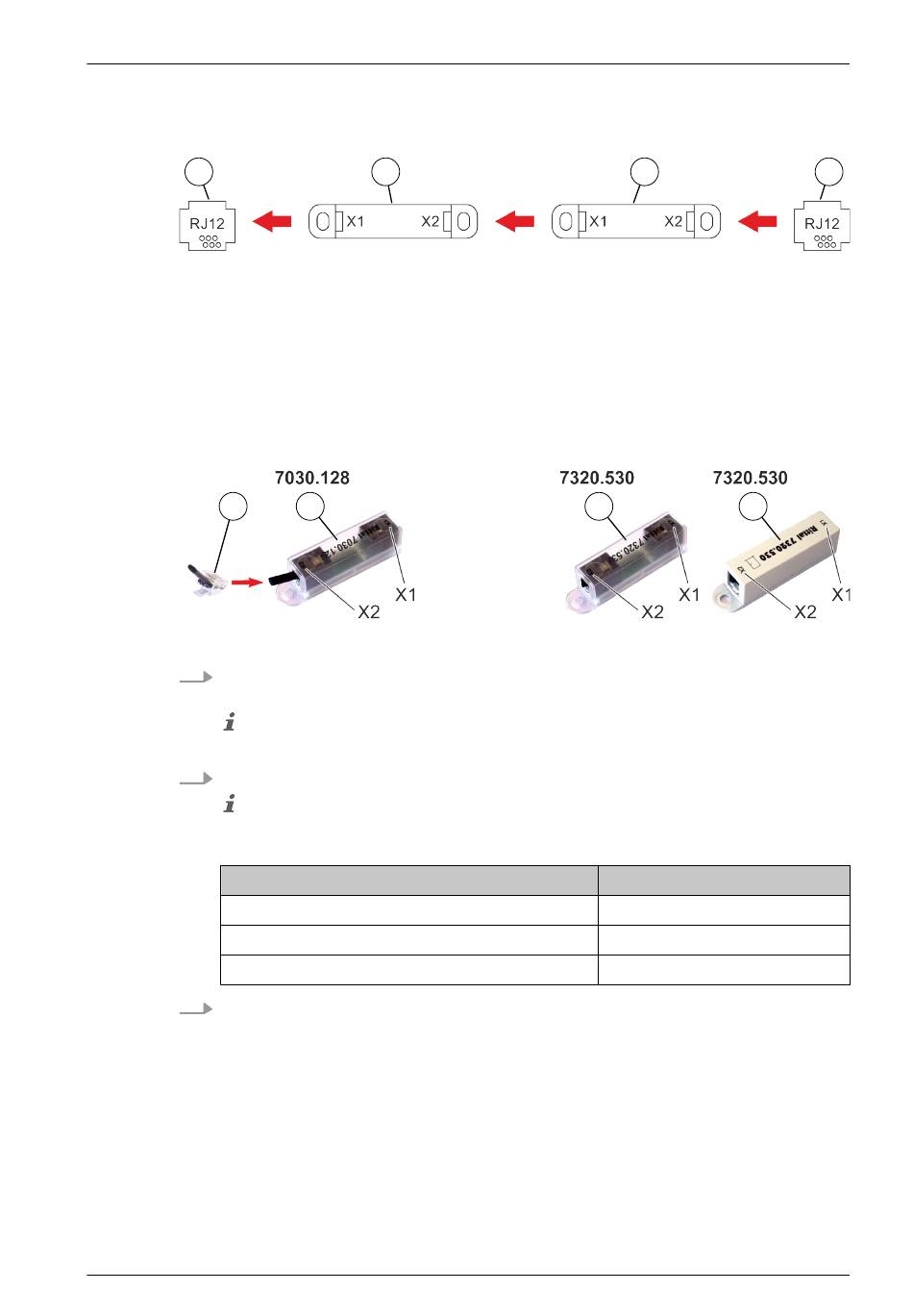

Abb. 47: Installationsschema
1 Türkontakt-Eingang "5" (Abb. 46/5)
2 Türkontaktschalter "RJ12-Stecker" (Zugangs-Sensor)
X1 RJ12-Buchse (6-polig) für die Verbindung zum System oder die Reihenschal-
tung mit einem weiteren Türkontaktschalter
X2 RJ12-Buchse (6-polig) für die Reihenschaltung mit weiteren Türkontaktschal-
tern (maximal 10 Schalter) oder für den RJ12-Stecker "Abschlusswiderstand"
3 RJ12-Stecker "Abschlusswiderstand"
1
Abb. 48: Abschlusswiderstand und Türkontaktschalter
Türkontaktschalter "RJ12-Stecker" (Abb. 47/2) entsprechend Abb. 47 an den
1.
Türkontakt-Eingang "5" (Abb. 46/5) anschließen.
Die Gesamtlänge der verwendeten RJ12-Verbindungskabel (0,14 mm
(AWG 26)) darf maximal 30 m (98 ft) betragen.
RJ12-Stecker "Abschlusswiderstand" (Abb. 47/3 bzw. Abb. 48/1) anschließen.
2.
Beachten, dass bei eventuell vorhandenen älteren, grauen Türkontaktschal-
tern (Typ 7320.530, Abb. 48/4) ein anderer Abschlusswiderstand als bei den
transparenten Türkontaktschaltern erforderlich ist:
Typ 7030.128, transparent (Abb. 48/2)
Typ 7320.530, transparent (Abb. 48/3)
Typ 7320.530, grau (Abb. 48/4)
Den vormontierten Abschlusswiderstand (Abb. 46/13) bei Verwendung des
3.
Türkontaktschalters "RJ12-Stecker" entfernen.
Betriebsanleitung / EFD III / 916002 / 11-2022 / de_DE
2
2
Türkontaktschalter
Montage und Installation
2
3 4
Abschlusswiderstand
1 kΩ
1 kΩ
22 kΩ
3
2
55
