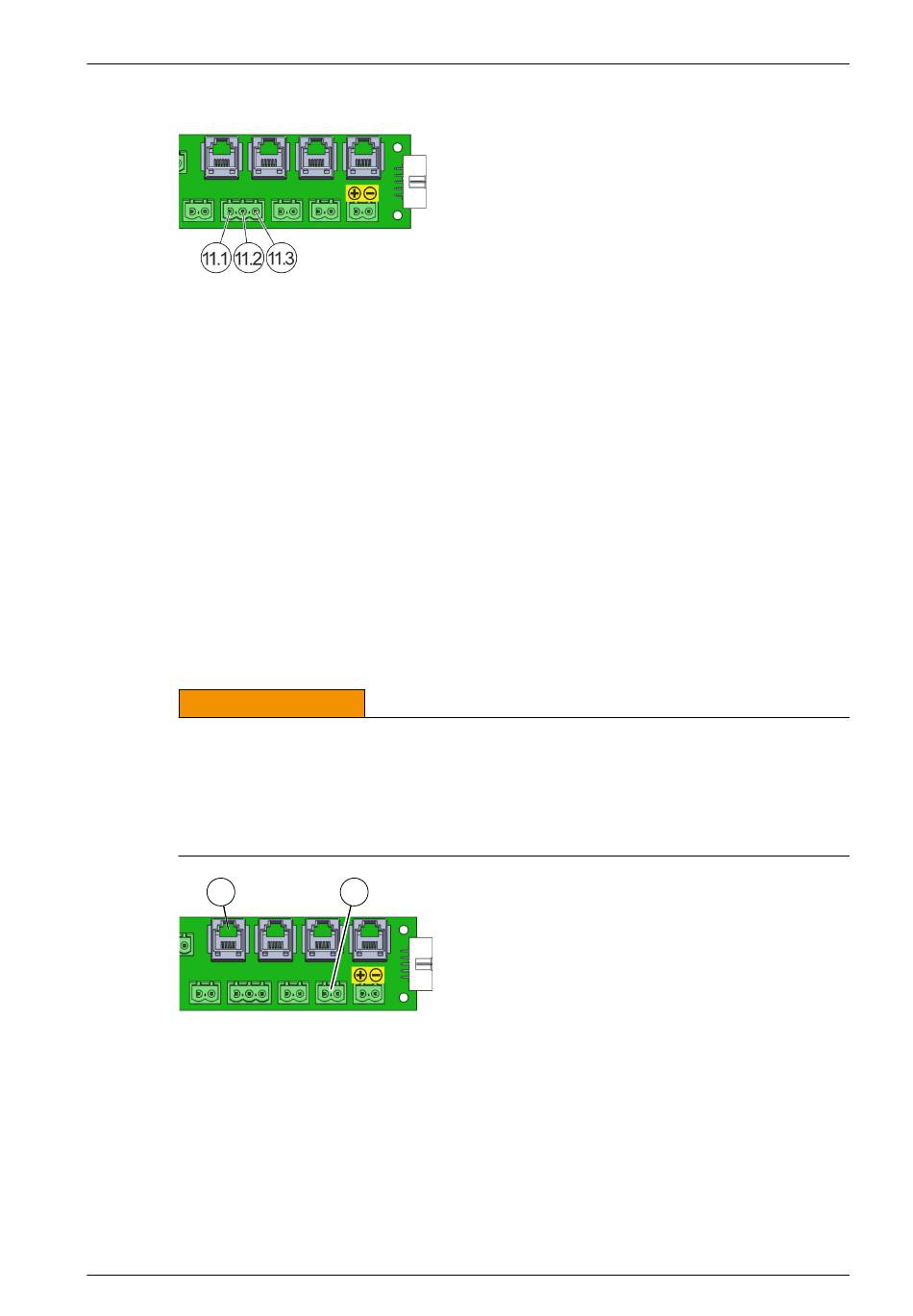

Abb. 44: Karte "Anschlusstechnik AT3",
Anschluss 11
Das Rauchansaugsystem EFD III bietet die Möglichkeit, einen externen Löschmittel-
behälter im Brandfall anzusteuern. Weiterhin kann mit dem Rauchansaugsystem
EFD III der Löschmittelfüllstand des externen Löschmittelbehälters überwacht
werden. Anschluss siehe Abb. 44.
6.3.5 Türkontakt/Blockierung
Türkontaktschalter zur Überwachung der Türstellung (geöffnet/geschlossen) des
geschützten Schranks werden am Anschluss "Türkontakt" angeschlossen. Wird der
Türkontaktschalter durch Öffnen der Tür betätigt, blockiert die Lösch-Ansteuerung
des gesamten Systems (einschließlich aller Systeme "DET-AC III Slave"). Es
können pro System bis zu 10 Türkontaktschalter angeschlossen werden. Die Lei-
tungen zwischen den Türkontaktschaltern und dem System werden auf Drahtbruch
und Kurzschluss überwacht.
L
WARNUNG
Gefahr durch ungewollte Blockierung!
Der Anschluss von Türkontaktschaltern sowohl an den Anschluss "5" als auch
gleichzeitig an den Anschluss "13" führt auch bei geschlossenen Türen zur Blockie-
rung des Systems.
● Türkontaktschalter entweder nur an den Anschluss "5" oder an den Anschluss
"13" anschließen.
5
Abb. 45: Anschlüsse Türkontaktschalter
Betriebsanleitung / EFD III / 916002 / 11-2022 / de_DE
11.1 Anschluss externer Tank
11.2 Anschluss externe Füllstandsüberwa-
11.3 Anschluss GND (Masse)
13
Montage und Installation
chung
53
