Montage und Installation
6.2.5.1 Ansaugbohrungen herstellen
L
VORSICHT
Verletzungsgefahr durch falsche Detektion!
Falsch ausgeführte Ansaugbohrungen verfälschen die Detektion. Dies kann zu Ver-
letzungen und erheblichen Sachschäden führen.
● Die im Folgenden aufgeführten Vorgaben zur Herstellung der Ansaugboh-
rungen einhalten.

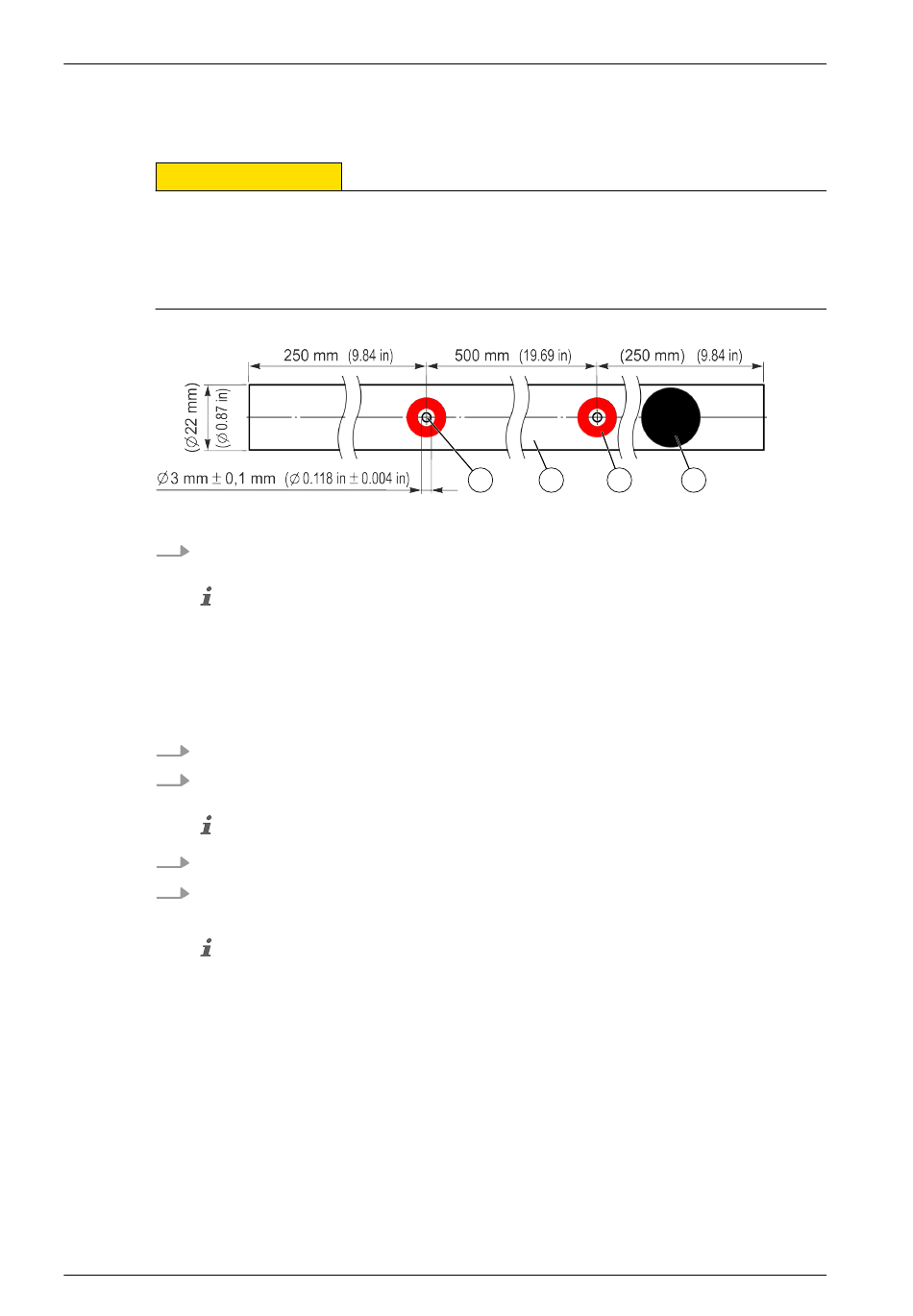

Abb. 31: Ansaugrohr
Ansaugbohrungen (Abb. 31/1) in die Ansaugrohre (Abb. 31/2) bohren.
1.
Abstände und Bohrungsdurchmesser gemäß Abb. 31 ausführen.
Die Anzahl der Ansaugbohrungen ist abhängig von der Anzahl der über-
wachten Schränke. Folgende Vorgaben beachten:
1 Schrank: 4 Ansaugbohrungen
2 Schränke: 2 × 4 = 8 Ansaugbohrungen
3 Schränke: 3 × 4 = 12 Ansaugbohrungen
4 Schränke: 4 × 3 = 12 Ansaugbohrungen
5 Schränke: 5 × 3 = 15 Ansaugbohrungen
Ansaugbohrungen entgraten.
2.
Auf den Ansaugrohren die Bereiche für die roten Bohrungsmarkierung
3.
(Abb. 31/3) entfetten.
Auf keinen Fall Reinigungsmittel verwenden, die Kunststoffe angreifen.
Rote Bohrungsmarkierungen
4.
Falls zu viele Ansaugbohrungen vorhanden sind:
5.
● Bereich um die zu verschließende Bohrung entfetten.
Auf keinen Fall Reinigungsmittel verwenden, die Kunststoffe angreifen.
● Schwarzen Aufkleber
kleben.
3) Im Lieferumfang des Ansaugrohrsystems (Art.-Nr. 907061) enthalten.
44
1 2
3) zentrisch zu den Ansaugbohrungen aufkleben.
3)
(Abb. 31/4) zentrisch über die überzählige Bohrung
