6.2.5.2 Montage des Ansaugrohrs

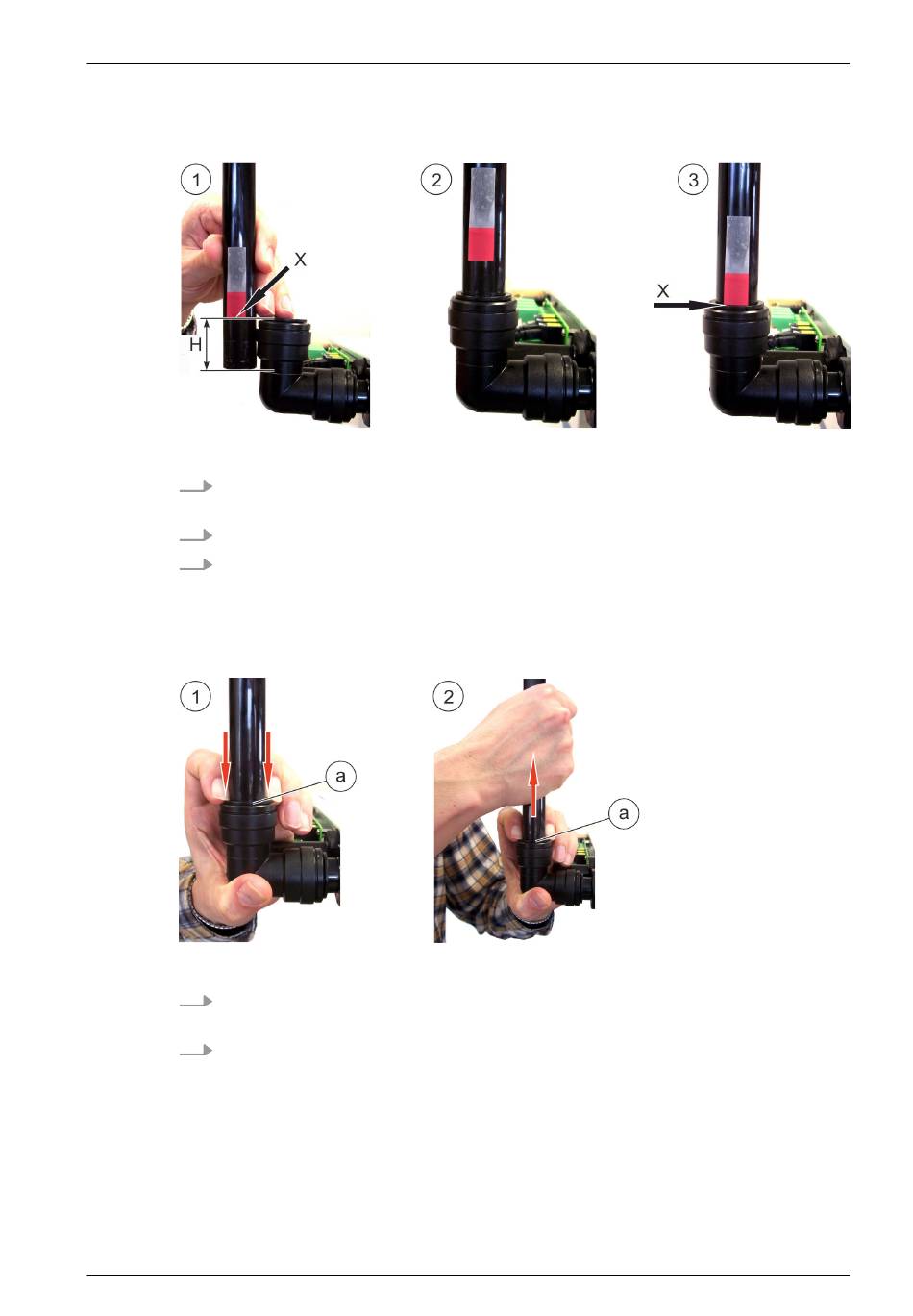

Abb. 32: Montage
[Abb. 32/1]: Einschubtiefe (Abb. 32/H) des Rohrs markieren (Abb. 32/X). Hilfs-
1.
linie am Rohrwinkel nutzen! Einschubtiefe (H) ca. 33 mm.
[Abb. 32/2]: Rohr locker einstecken.
2.
[Abb. 32/3]: Rohr kräftig, hör- und spürbar bis zum Anschlag und bis zur Mar-
3.
kierung (Abb. 32/X) eindrücken.
6.2.5.3

Demontage des Ansaugrohrs

Abb. 33: Demontage
[Abb. 33/1]: Halteelement (Abb. 33/a) herunterdrücken (von außen nur als Ring
1.
erkennbar).
[Abb. 33/2]: Rohr bei heruntergedrücktem Halteelement (Abb. 33/a) heraus-
2.
ziehen.
Betriebsanleitung / EFD III / 916002 / 11-2022 / de_DE
Montage und Installation
45
