Montage und Installation

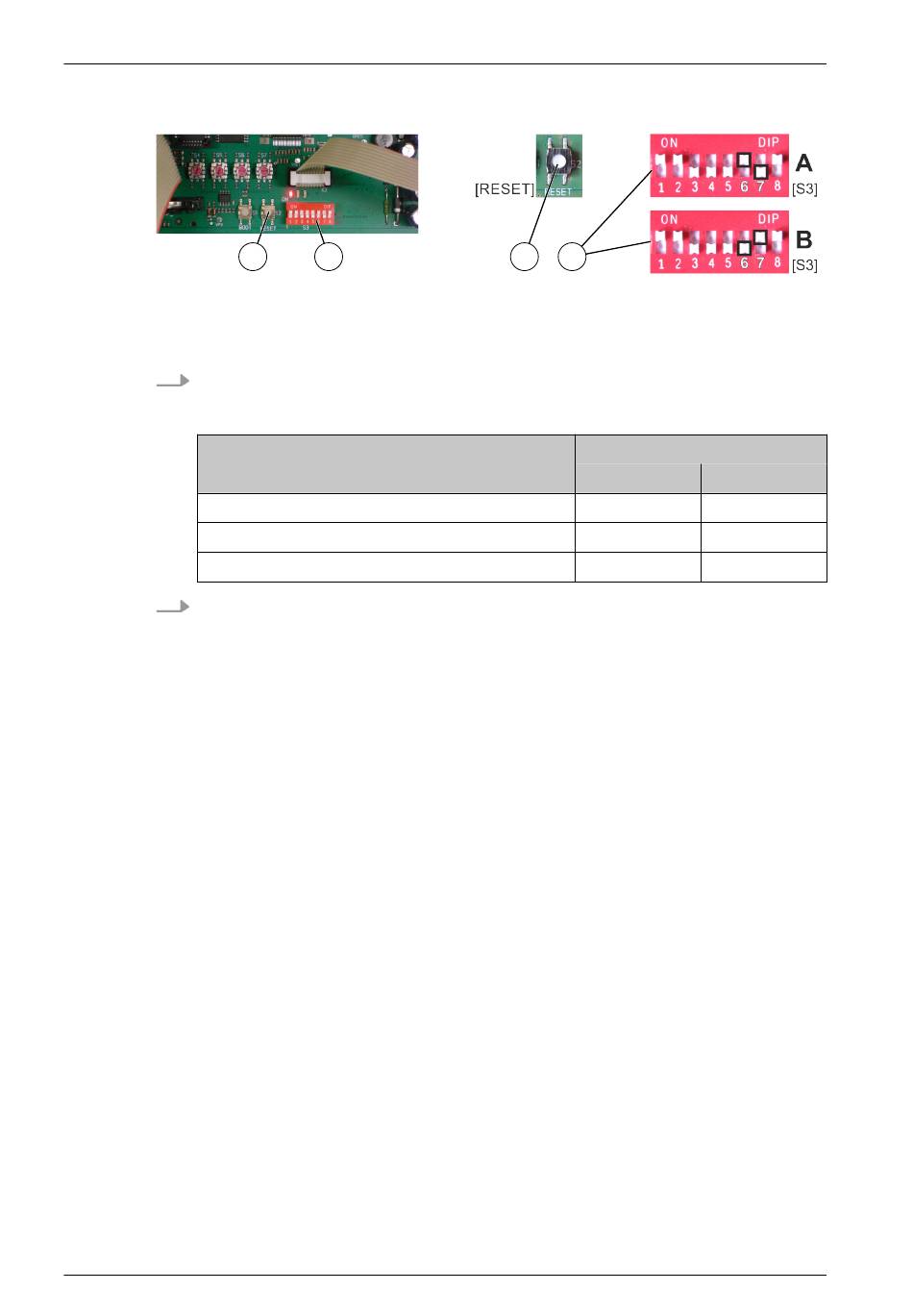

Abb. 49: [Reset]-Taster und DIP-Schalter "S3"
A Einstellung für den transparenten Türkontaktschalter
B Einstellung für den grauen Türkontaktschalter
Auf der Steuerkarte CPU3 am DIP-Schalter "S3" (Abb. 49/2) die Schiebe-
4.
schalter "6" und "7" in Abhängigkeit des Schaltertyps (transparent/grau) vor-
nehmen:
Typ 7030.128, transparent (Abb. 48/2)
Typ 7320.530, transparent (Abb. 48/3)
Typ 7320.530, grau (Abb. 48/4)
Das System über den [Reset]-Taster (Abb. 49/1) neu starten.
5.
6.3.6

Kombination der Systeme

Bei einer Kombination der Systeme DET-AC III Master (Art.-Nr. 7338.121),
DET-AC III Slave (Art.-Nr. 7338.321) und EFD III (Art.-Nr. 7338.221) müssen zum
Schutz von mehreren Schaltschränken verschiedenste Einstellungen an den Sys-
temen durchgeführt werden.
Hierfür auch die Betriebsanleitung DET-AC III Master bzw. DET-AC III Slave
beachten.
6.3.6.1 Kompatibilität von Systemen verschiedener Baureihen
Systeme DET AC Plus Slave der alten Baureihen (Art.-Nr. 7338.320) können grund-
sätzlich an Aktivlöschsysteme DET-AC III Master der neuen Baureihen (Art.-Nr.
7338.121) angeschlossen werden. Genauso können Systeme DET-AC III Slave der
neuen Baureihen (Art.-Nr. 7338.321) an Aktivlöschsysteme DET AC Plus Master der
alten Baureihen (Art.-Nr. 7338.120) angeschlossen werden.
Die Systeme sind voll funktionsfähig, es werden jedoch nicht alle Meldungen über-
tragen und bestimmte Funktionen können nicht ausgeführt werden (z. B. Wartungs-
programm, externer Tank, ...).
56
1 2
Türkontaktschalter
1 2
Schiebeschalter
"6"
"ON"
"ON"
"OFF"
Betriebsanleitung / EFD III / 916002 / 11-2022 / de_DE
"7"
"OFF"
"OFF"
"ON"
