5.3.5 Anschluss externe Füllstandsüberwachung und Ansteuerung externer
Tank

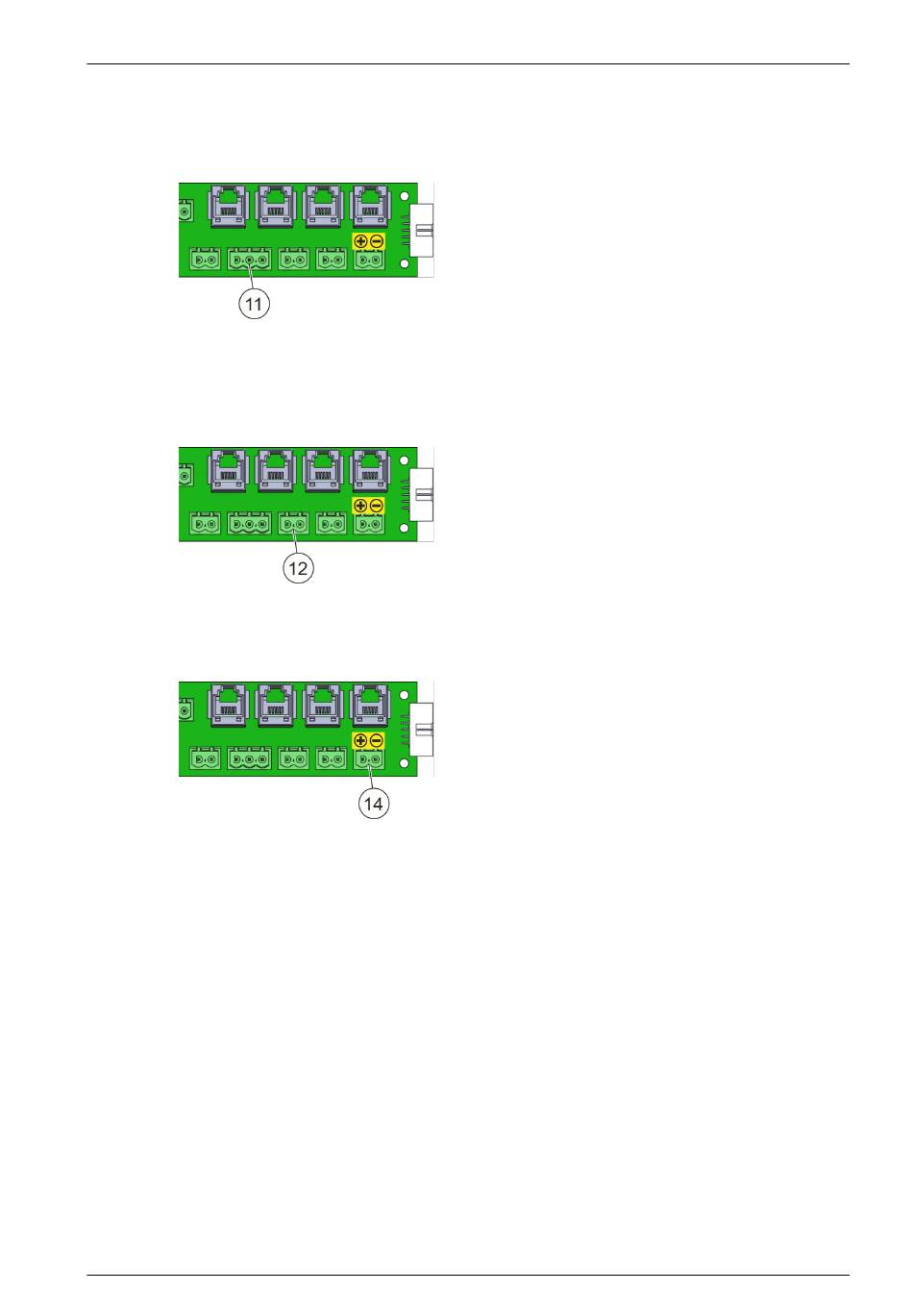

Abb. 13: Anschluss Überwachung und
Ansteuerung externer Tank
5.3.6

Anschluss Handmelder

Abb. 14: Anschluss Handmelder
5.3.7

Spannungsversorgung

Abb. 15: Spannungsversorgung
Im Falle der Spannungsversorgung ausschließlich über Akkus (bei Netzausfall)
kann die Spannung auf 19,4 V DC absinken! Bei weniger als 19,4 V DC wird die
Spannung automatisch abgeschaltet (Tiefentladungsschutz).
Betriebsanleitung / EFD III / 916002 / 11-2022 / de_DE
Aufbau, Funktion und Anschlüsse
Der Anschluss eines externen Löschbehäl-
ters ist nur bei der Variante EFD III mög-
lich. Hierfür muss im Programm der
externe Tank angewählt werden. Der Aus-
gang (Abb. 13/11) schaltet bei Aktivierung
die Systemspannung (21 V bis 27 V) auf
die Anschlusstechnik bei einem Ausgangs-
strom von ≤ 500 mA (mit einer maximalen
Dauer von 2 Sekunden).
An dem Anschluss Handmelder
(Abb. 14/12) kann eine von außen zugäng-
liche manuelle Auslösevorrichtung (z. B.
Handmelder) integriert werden.
Bei Anschluss einer Auslösevorrichtung auf
den Abschlusswiderstand von 1,8 kΩ
achten.
Bei der Kombination der Löscheinheiten
EFD III und DET-AC III Slave steht für die
Spannungsversorgung des Systems
DET-AC III Slave ein zweipoliger Anschluss
(Abb. 15/14) mit einer Ausgangsspannung
von 21 bis 27 V DC zur Verfügung. Dieser
Ausgang ist mit einer 500 mA Sicherung
abgesichert und mit Notstrom versorgt.
