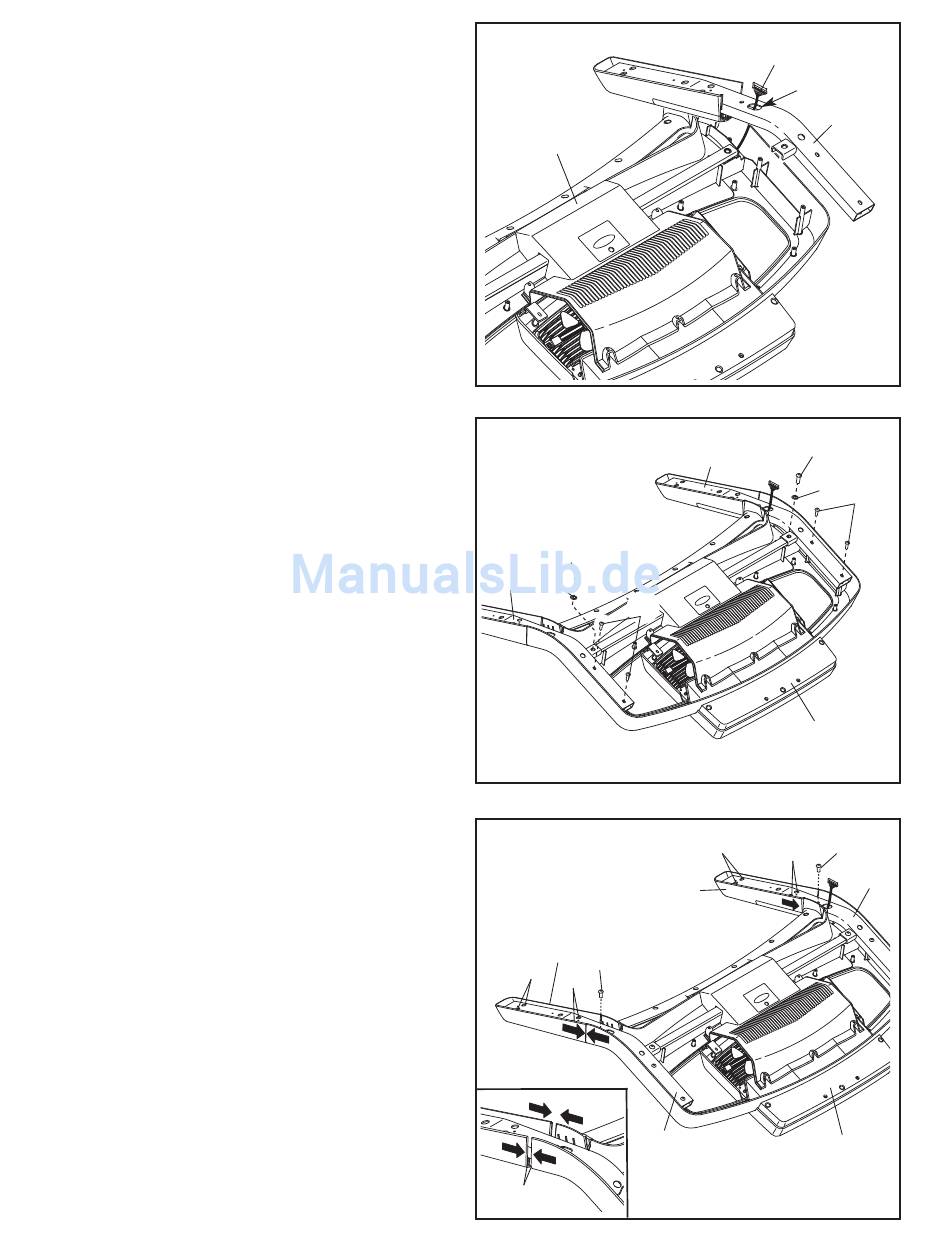

8. Legen Sie die Computereinheit umgekehrt auf
eine weiche Unterlage, um ein Zerkratzen der
Oberseite zu vermeiden. Finden Sie die rechte
Haltestange (105), welche durch einen
Aufkleber "Right" gekennzeichnet ist (L oder Left
bedeutet links; R oder Right bedeutet rechts).
Halten Sie die rechte Haltestange an die
Computermontage hin.
Schieben Sie als nächstes den Computerdraht
durch die angedeuteten Löcher der rechten
Haltestange (105), wie angedeutet.
9. Befestigen Sie die linke Haltestange (101) und
die rechte Haltestange (105) mit vier #8 x 1/2"
Schrauben (2), zwei 3/8" x 3/4" Bolzen mit
Nylon-Klemmteil (8) und zwei 3/8" Zahnscheibe
(10) an der Computermontage. Ziehen Sie die
Schrauben und Bolzen mit Nylon-Klemmteil
noch nicht ganz fest.
10. Drücken Sie die linke Haltestangenabdeckung
(100) gegen die Computermontage. Siehe
Detailzeichnung. Stimmen Sie den Rand der
linken Haltestangenabdeckung mit dem Rand
der Computermontage ab. Nun können Sie die
vier #8 x 1/2" Schrauben (2) an der linken
Haltestange (101) festziehen. Anmerkung: Die
Schrauben wurden schon vorher angebracht.
Wiederholen Sie diesen Schritt mit der
rechten Haltestangenabdeckung (107).
Ziehen Sie zwei 1/4" x 1/2" Bolzen mit Nylon-
Klemmteil (3) an den Haltestangen (101, 105)
und an der Computermontage fest.
Siehe Schritt 9. Ziehen Sie die vier #8 x 1/2"
Schrauben (2) und die zwei 3/8" x 3/4" Bolzen
mit Nylon-Klemmteil (8) nun fest.
8
Computer-
einheit
9
8
101
10
2
10
100
3
2
2
101
Rand
9
Computerkabel
Löcher
105
8
105
10
Computer-
einheit
2
3
2
107
Computer-
einheit
2
105
