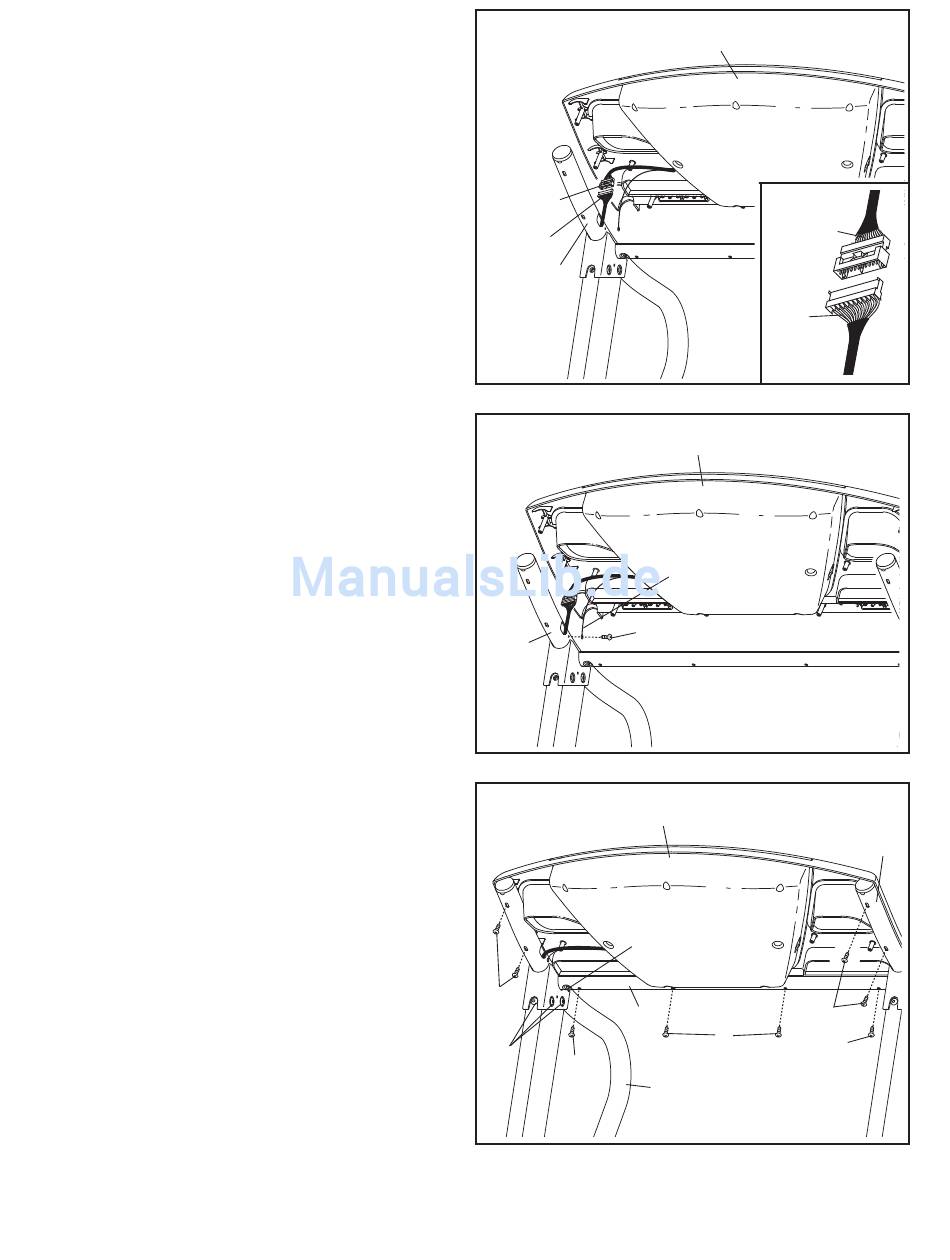

13. Lassen Sie eine zweite Person die
Computermontage nahe der rechten
Haltestange (104) und der linken Haltestange
(nicht abgebildet) halten. Verbinden Sie den
Pfostendraht (79) mit dem Computerdraht.
Siehe Detailzeichnung. Die Anschlussteile
sollten ohne Probleme ineinanderpassen
und einrasten. Sollte das nicht der Fall sein,
drehen Sie eines der Verbindungsstücke um
und versuchen Sie es noch einmal. WENN DIE
VERBINDUNGSSTUCKE NICHT RICHTIG
MITEINANDER VERBUNDEN SIND, KОNNTE
DER COMPUTER BEIM EINSCHALTEN
BESCHАDIGT WERDEN.
14. Befestigen Sie das Erdungskabel von der
Computermontage an die rechte Haltestange
(104) mit einer #8 x 1/2" Erdungsschraube (3).
Anmerkung: Es kӧnnte schwierig sein, die
Erdungsschraube festzudrehen.
Setzen Sie die Computermontage auf die rechte
Haltestange (104) und auf die linke Haltestange
(nicht abgebildet) auf. Achten Sie darauf, die
Drähte nicht abzuklemmen. Fügen Sie die
Verbindungsstücke und den überschüssigen
Draht in den rechten Pfosten ein.
15. Befestigen Sie die Computermontage an die
rechte und linke Haltestangen (104, 107) und an
die Querstange (106) mit vier #8 x 3/4"
Schrauben (1) und vier #8 x 1/2" Schrauben (2).
Drehen Sie alle acht Schrauben ein wenig
ein, bevor Sie anfangen diese einzeln
festzuziehen. Anmerkung: Verwenden Sie die
zwei #8 x 1/2" Schrauben die Sie in Schritt 10
entfernt haben.
Ziehen Sie die sechs 5/16" x 1" Bolzen (6) fest
(nur drei Bolzen sind abgebildet)
Ziehen Sie die zwei 1/4" x 3/4" Bolzen (10) fest
(nur ein Bolzen ist abgebildet).
Siehe Montage Schritte 5 und 7. Ziehen Sie
die vier 3/8" x 4" Einsetzbolzen (9) fest.
13
Computermontage
Computer
draht
79
104
14
Computermontage
3
104
15
Computermontage
10
1
106
6
2
12
Computer
draht
79
Erdungs
draht
1
2
104
107
2
