EINRICHTUNG UND INBETRIEBNAHME
1.

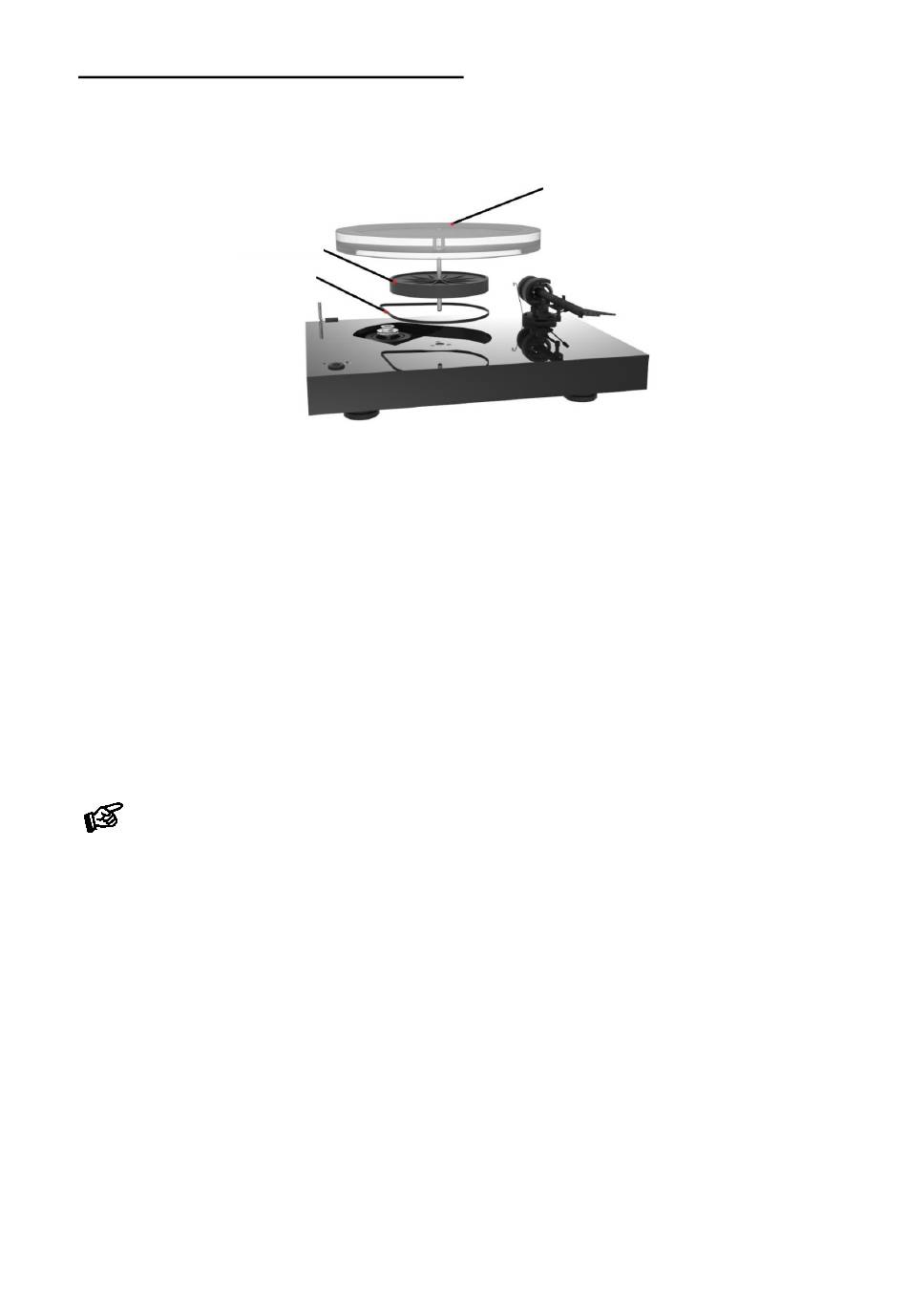

MONTAGE DES PLATTENTELLERS UND DES ANTRIEBSRIEMENS
Montieren Sie den Antriebsriemen (5) und den Plattenteller (1) anhand folgender Abbildung.
SUBTELLER
ANTRIEBSRIEMEN
2.
MONTAGE UND ANSCHLUSS DES TONABNEHMERS
Falls ihr Plattenspieler ohne Tonabnehmer geliefert wurde, so können Sie Tonabnehmer mit Halbzoll-
Befestigung montieren. Verschrauben Sie den Tonabnehmer (mit angebrachtem Nadelschutz) mit der
Headshell (12). Setzen Sie hierfür die zwei Schrauben des Tonabnehmers in jeweils eine Rille der Headshell.
Ziehen Sie die Montageschrauben noch nicht fest.
Verbinden Sie den Tonabnehmer mit den Anschlussschuhen der Tonarminnenverkabelung wie folgt:
Weißes Kabel
Rotes Kabel
Blaues Kabel
Grünes Kabel
Nur eine genaue Justage des Tonabnehmers kann die hervorragenden Klangeigenschaften des Plattenspielers
voll zur Geltung bringen. Zum Einstellen des Tonabnehmers ist ein geeignetes Einstellwerkzeug wie z.B. die
beigepackte Justagelehre (2 – Plattenspieler Zubehör) notwendig. Sollte Ihnen das Justieren des Tonabnehmers
zu schwierig erscheinen, wird Ihnen Ihr Fachhändler gerne behilflich sein.
Wichtig: Das Einrichten von Tonabnehmer und Tonarm erfordert äußerste Vorsicht um Schäden am
Tonabnehmer und Tonarmlager zu vermeiden. Sollte Ihnen das Justieren des Tonabnehmers zu
schwierig erscheinen, wird Ihnen Ihr Fachhändler gerne behilflich sein.
3.
AUFLAGEKRAFT EINSTELLEN
Das mitgelieferte Gegengewicht (8) ist für Tonabnehmermassen von 7 - 12g (Gegengewicht no. 31) geeignet.
Stellen Sie zuerst die Auflagekraft und danach die Antiskating-Kraft ein.
Platzieren Sie das Gegengewicht (8) etwa in der Mitte des Montagebereichs beim Tonarmrohrende, so dass
die Auflagekraftskala in Richtung der Tonarmbasis/Vorderseite des Plattenspielers zeigt. Positionieren Sie den
Tonarm, dass sich dieser zwischen Tonarmstütze und Plattenteller befindet und drücken Sie anschließend den
Lifthebel nach unten. Drehen Sie vorsichtig am Gegengewicht (8) um dieses nach vorne bzw. nach hinten zu
verschieben. Balancieren Sie so den Tonarm aus. Der ausbalancierte Tonarm sollte, wenn er auf oder ab
bewegt wurde, wieder von selbst in die waagrechte Position zurückfinden. Nehmen Sie diese Einstellungen sehr
vorsichtig und genau vor. Vergessen Sie des Weiteren nicht den Nadelschutz (sofern angebracht) abzunehmen.
Ist der Tonarm korrekt ausbalanciert, legen Sie diesen wieder zurück in die Tonarmstütze. Halten Sie das
Gegengewicht (8) ohne es zu verschieben, und drehen Sie den Skalenring soweit, bis die Null auf den Bolzen
(15 - Bolzen zum Einhängen des Antiskatinggewichts) zeigt.
Stellen Sie durch Drehen des Gegengewichts (8) gegen den Uhrzeigersinn (von vorne gesehen) den
gewünschten Wert für die Auflagekraft ein.
6
© Pro-Ject Audio Systems · Pro-Ject X2B · Revision 2023.01.04
Signal linker Kanal (L+)
Signal rechter Kanal (R+)
Signalmasse linker Kanal (L-)
Signalmasse rechter Kanal (R-)
PLATTENTELLER
