7| Elektroschaltplan
7.1|JElektroanschluss und Sicherheitsbes7mmungen
Die Vorschriften und Bestimmungen des VDE und der örtlichen Energieversorgungsunternehmen sind zu beach]
ten.
Der Anschluss muss durch einen konzessionierten Elektroinstallateur erfolgen.
Geräte vor dem Öffnen stromlos machen! Berühren Sie niemals unter Strom stehende Bauteile ] es besteht die
Gefahr von Verletzungen oder Tod!
Der Kessel ist werkseitig mit einem Netzkabel mit Schukostecker ausgerüstet.
Bauseitig anzuschließen sind folgende Komponenten:
Kesselkreispumpe (LADDOMAT)
Kabel 3x 1,5 mm²
Abgaszuggebläse (optional)
Kabel 3x 1,5 mm²
Geräte vor dem Öffnen stromlos machen!
Berühren Sie niemals unter Strom stehende Bauteile –
es besteht die Gefahr von Verletzungen oder Tod!

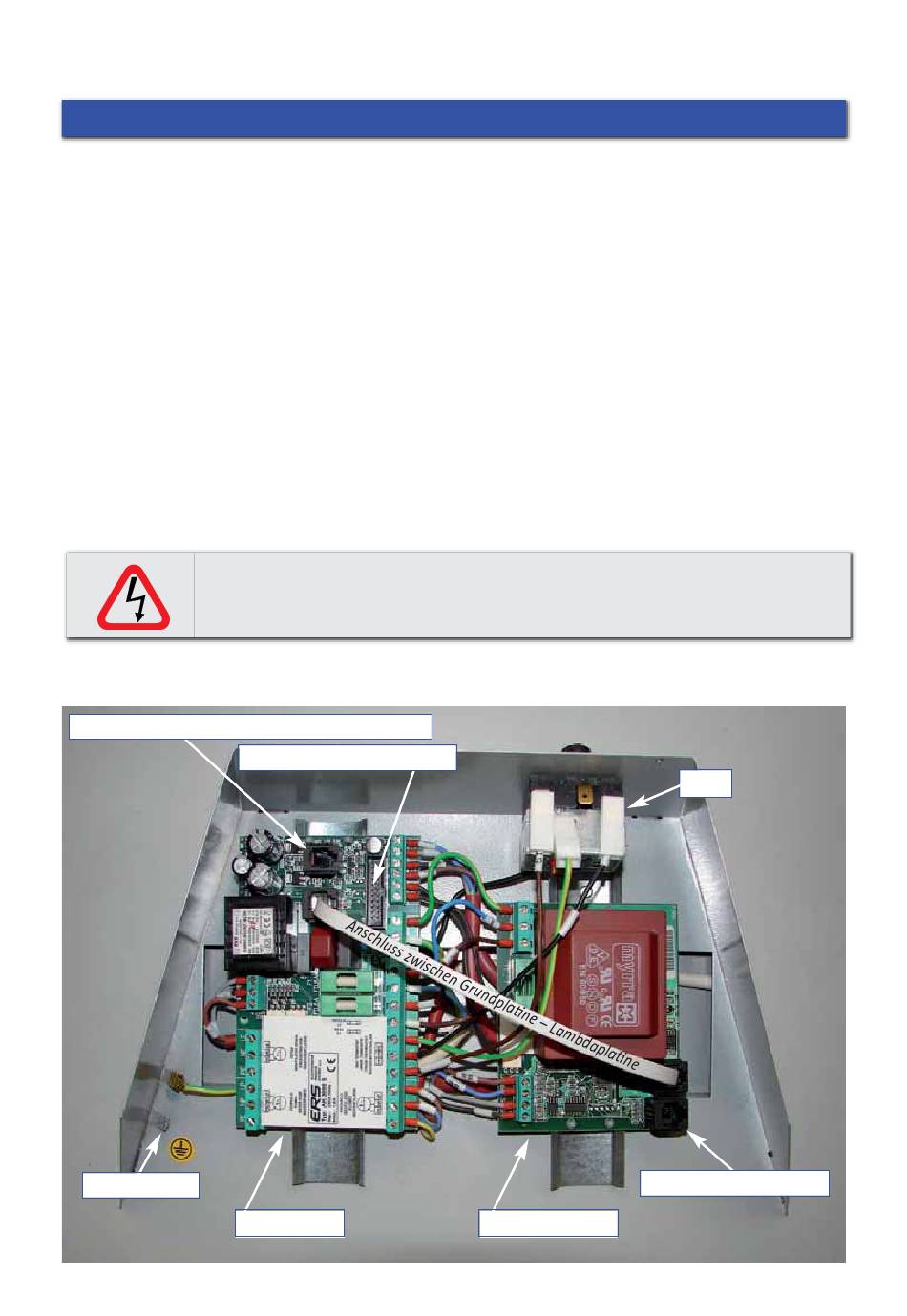

Anschlussmöglichkeit (Modul zum So wareupdate)
Erdung Regler
24
Steckverbindung zum Display
(Grundplatine)
Holzvergaserkessel HVS
Erweiterungsmöglichkeit
(Lambdaplatine)
STB
