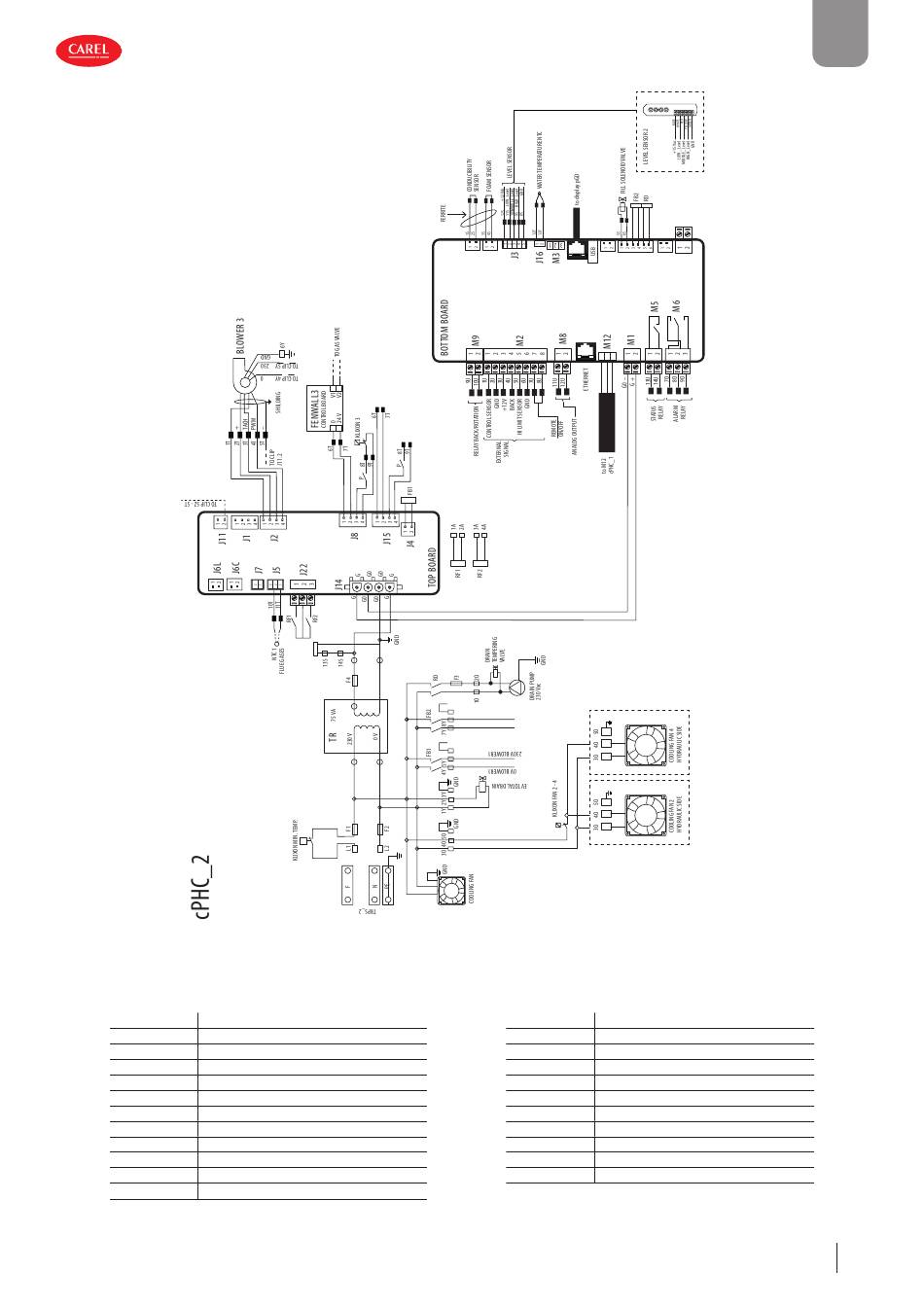

Fig. 19.e
Legende der Schaltpläne
Bez.
Beschreibung
Basis
Basis für Sicherungshalter
cPHC
Basisplatine + Erweiterungskarte
P
Diff erenzdruckschalter (180/300/450 kg/h)
AL
3-poliger Durchführungssteckverbinder
A
4-poliger Durchführungssteckverbinder
Klixon 1/2/3
Sicherheitsthermostat
TRPS1
Transformator 115-230 V (UG45-90-150)
U-T-S
14-poliger Durchführungssteckverbinder
Z
14-poliger Durchführungssteckverbinder
Y-O
4-poliger Durchführungssteckverbinder
MSO
EIN/AUS-Schalter (Outdoor)
gaSteam +0300122DE rel. 1.0 - 01.12.2021
J17C
J17L
J23
J20
3 2 1
Bez.
Beschreibung
MS
Zweipoliger EIN/AUS-Schalter (Outdoor)
K.MINIMA
Sicherheitsthermostat (nur Outdoor)
TRPS2
Transformator 115-230 V (UG180-300)
F1-F2
Netzsicherungen
F3
Pumpensicherung
RD
Pumpensteuerrelais
FB1-FB2
Brennerventilator-Steuerrelais
P
Druckschalter-Steuerrelais
RF1-RF2
Flammenüberwachungsrelais 1-2
L1-L2-GROUND Eingangsklemmen
GER
J24
Tab. 19.a
