Wärme-/Kältezähler PolluCom
Installations- und Betriebsanleitung

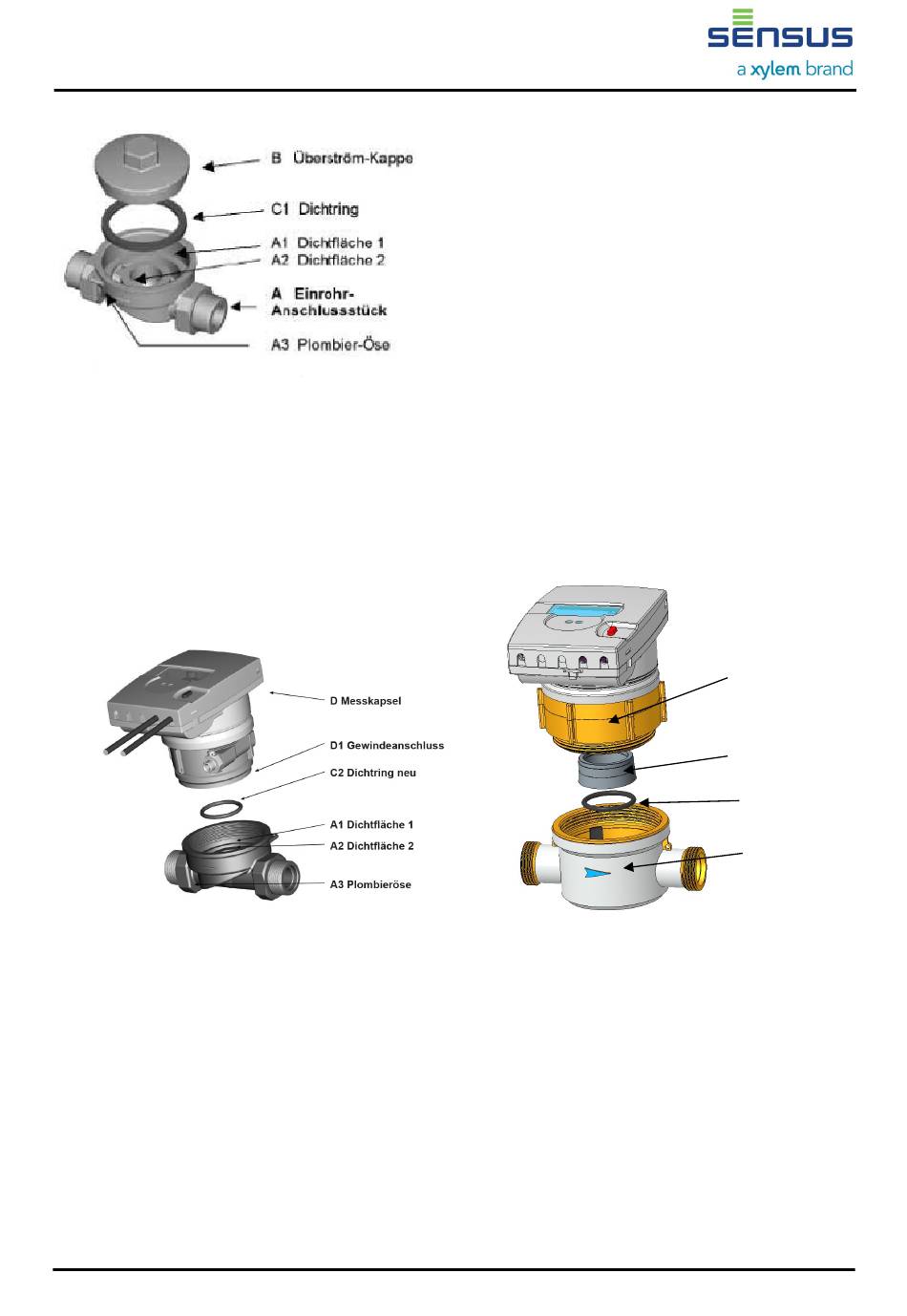

Abb. 5.3.1 Einbau F PolluCom
Anschlussstück
5. Schutzkappe vom Gewindeanschluss (D1)
der PolluCom F/S C RI Messkapsel (D)
®
entfernen, den mitgelieferten neuen Dichtring
(C2) anstelle der alten Dichtung auf die
Dichtflächen (A1 und A2) des EAS einlegen.
6. Gewinde der Messkapsel (D) einfetten und in
das EAS einschrauben
Festanschlag am Gehäuse anziehen. Hierfür
nur einen Hakenschlüssel
Keinesfalls irgendwelche fremden Dichtmittel
verwenden! Abb. 5.3.2
Abb. 5.3.2 Einbau F PolluCom
Messkapsel
7. Messkapsel zusammen mit dem Einrohr-
Anschlussstück plombieren,
beiliegende Plombendraht in einem Stück
durch die Plombierösen an der Messkapsel
(D2) und dem EAS (A3) gezogen, gestrafft
und mit beiliegender
gesichert wird. (Siehe Abb. 3)
8. Freien Vorlauffühler
einbauen und
Absperrorgane öffnen und die gesamte
Einbaustelle auf
Anschließend Heizung / Kühlung wieder in
Betrieb nehmen.
® F/S C
F/S C RI
®
und bis zum
verwenden!
F/S C X
®
indem der
Selflock Plombe
gemäß Kapitel 6
plombieren. Danach
Dichtigkeit prüfen.
5.4 PolluCom F/S C RT (Typ Techem)
®
1. Einbaustelle auf Vollständigkeit kontrollieren.
Es muss ein Techem-Einrohr-Gehäuse im
Rücklauf und die Original-Einbaustelle(n) für
den/die Temperaturfühler vorhanden sein.
Achtung: Bei Kälteanlagen ist der Vorlauf der
kältere Strang und der Rücklauf der wärmere.
Der einzubauende Zähler muss dann in
Ausführung PolluCom
entsprechender
überprüfen.
2. Heizung bzw. deren Umwälzpumpe abstellen.
3. Die vor und nach dem Einrohr-Anschlussstück
(EAS) liegenden Absperrorgane schließen.
4. Einbaustelle nochmals
Fließrichtung überprüfen (Pfeil auf dem
Gehäuse), ggf. dessen Einbau korrigieren.
(Abb. 5.4.1)
5. Überströmkappe
Messkapsel aus
herausschrauben.
6. Dichtflächen des Gehäuses reinigen.
Abb. 5.4.1: Montage der Messkapsel in das EAS
7. Kunststoffteil grau mit dem O-Ring ist bereits
F/S C RT montiert (Abb. 2).
am PolluCom ®
Der PolluCom
®
zusätzliche Montageteile in das EAS von
Techem eingeschraubt werden. (Abb, 5.4.2)
F/S C X RT mit
®
Justierung sein. Bitte
auf korrekte
bzw. vorhandene
dem Einrohrgehäuse
Messkapsel
PolluCom F/S C RT
Kunststoffteil
grau montiert
O-Ring
EAS Techem
F/S C RT kann ohne
