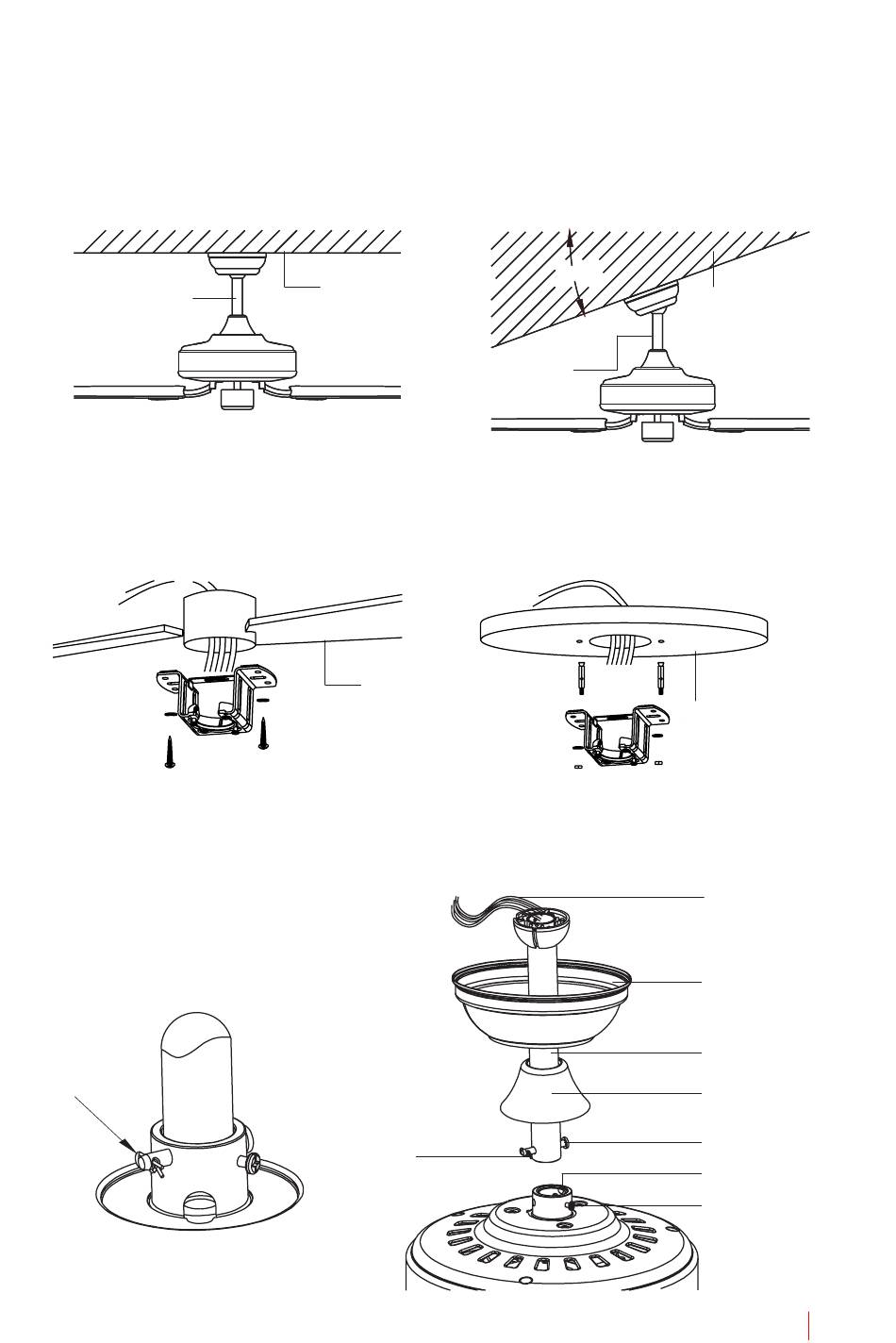

VO RB E RE I TU NG DE R AUF H ÄNGUNGS STE LLE DE S VE NTIL ATORS
Wählen Sie die Aufhängungsstange, die am besten zu Ihrer Situation passt: Sie hat eine Auf-
hängungsstange von 15 cm und 25 cm.
Entfernen Sie die Schraube von der Stange, entfernen Sie den Stift und führen Sie das Ver-
deck (Dachverkleidung) und das Motorverdeck durch die Aufhängungsstange. Führen Sie an-
schließend die Kabel des Lüftermotors durch die Innenseite der Aufhängungsstange. Ziehen
Sie die Aufhängungsstange am Motor fest und setzen Sie die Schraube und den Stift ein.
Traditionelle
Befestigungs-
weise
Bei der traditionellen Befestigungsweise
hängt der Ventilator an einer Stange von
der Decke.
ANB RI NG E N DE R M ONTAGE H ALTE RUNG
Bohren Sie ein Loch mit 8 mm Durchmesser in die Betondecke und stecken Sie eine Schraube
hinein. Richten Sie dann die Halterung an dem Loch aus und befestigen Sie sie mit einer Mutter.
MO NTAG E U ND AU FH ÄNGUNG DE S VE NTIL ATORS
Arretierung
Halterung
Abgewinkelte
Befestigungsweise
Die
wird bei abgeschrägten oder gewölbten
Decken empfohlen.
Holzdecke
Arretierung
20°
20°
20°
20°
abgewinkelte
Befestigungsweise
Betondecke
Halterung
Verkabelung
Rosette
Kugelaufnahme
Zieraufsatz
Bolzen
Adapter
B ef e st i gu n gs -
schraube
DEU TSCH
43
