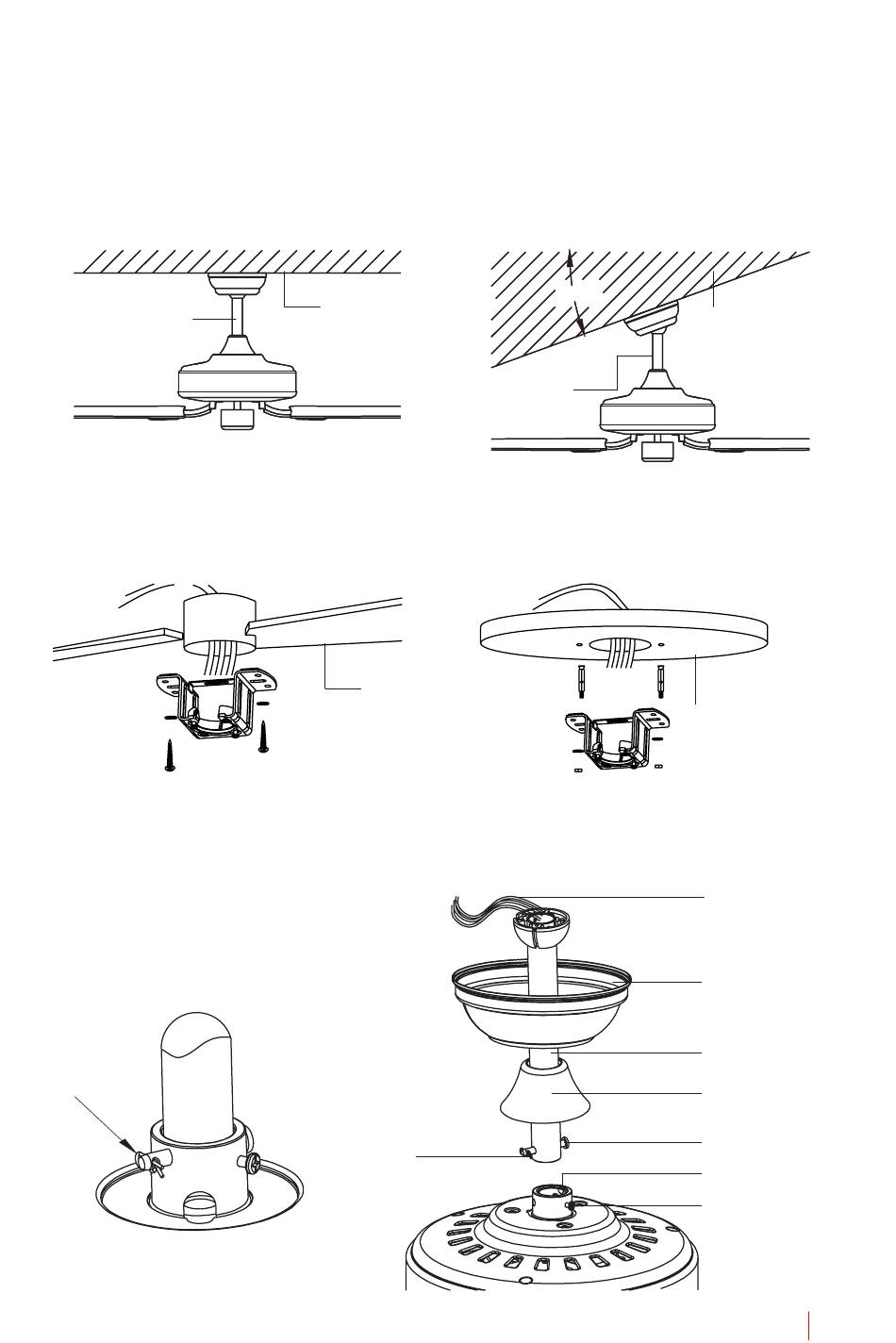

P RE PAR ACI ÓN DE L A UB ICACI Ó N DE L VE NTI L ADOR
Elija la barra de suspensión que más se adapte a su situación: dispone de una barra de sus-
pensión de 15 cm y una de 25cm.
Retire el perno de la barra, quitando el pasador y pase el florón (embellecedor del techo) y
el florón del motor a través de la barra de suspensión. A continuación, pase los cables del
motor del ventilador por el interior de la barra de suspensión. Ajuste la barra de suspensión
al motor e introduzca el perno y el pasador.
Estilo de
montaje
tradicional
El montaje tradicional cuelga del techo
con una barra.
I NSTAL ACI ÓN DE L SOP O RTE DE M O NTA JE
Taladre un agujero de 8 mm de diámetro en el techo de hormigón e inserte un tornillo.
Después, alinee el soporte con el agujero y fíjelo con una tuerca.
M O NTA J E Y COLG ADO DE L VE NTIL ADO R
Pasador de bloqueo
Soporte
El montaje en ángulo se recomienda en
techos inclinados o abovedados.
Techo de
madera
Pasador de
bloqueo
20° 20° 20° 20°
Estilo de
montaje en
ángulo
Soporte
Techo de
hormigón
Cableado
Florón
Acoplamiento de
la bola
Embellecedor
Perno
Adaptador
Tornillo de
fijación
E SPAÑO L
15
