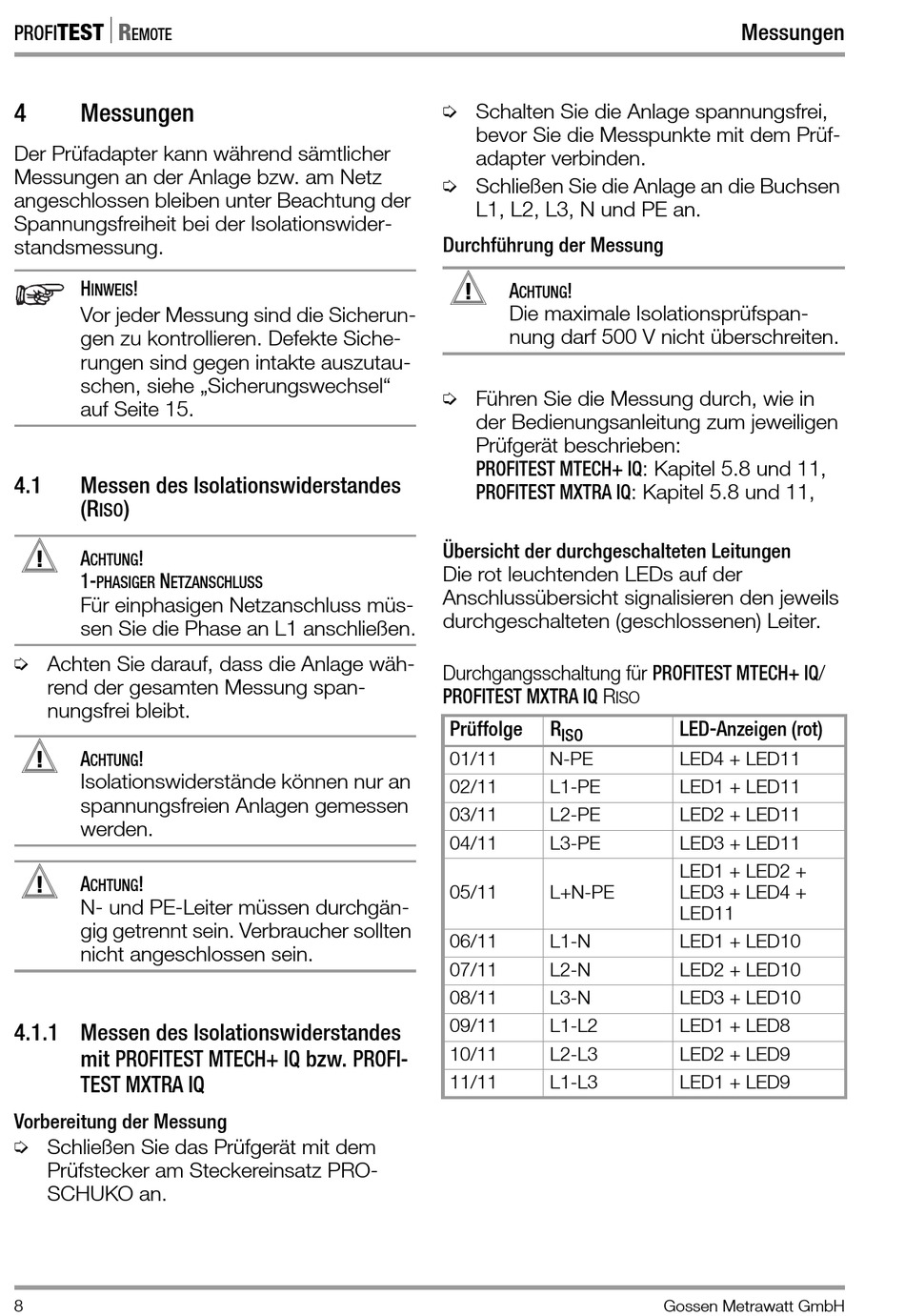

Messungen
Der Prüfadapter kann während sämtlicher
Messungen an der Anlage bzw. am Netz
angeschlossen bleiben unter Beachtung der
Spannungsfreiheit bei der Isolationswider-
standsmessung.
H
!
INWEIS
Vor jeder Messung sind die Sicherun-
gen zu kontrollieren. Defekte Siche-
rungen sind gegen intakte auszutau-
schen, siehe „Sicherungswechsel"
auf Seite 15.
4.1
Messen des Isolationswiderstandes
(R
)
ISO
!
A
!
CHTUNG
1-
N
PHASIGER
ETZANSCHLUSS
Für einphasigen Netzanschluss müs-
sen Sie die Phase an L1 anschließen.
➭ Achten Sie darauf, dass die Anlage wäh-
rend der gesamten Messung span-
nungsfrei bleibt.
!
A
!
CHTUNG
Isolationswiderstände können nur an
spannungsfreien Anlagen gemessen
werden.
!
A
!
CHTUNG
N- und PE-Leiter müssen durchgän-
gig getrennt sein. Verbraucher sollten
nicht angeschlossen sein.
4.1.1 Messen des Isolationswiderstandes
mit PROFITEST MTECH+ IQ bzw. PROFI-
TEST MXTRA IQ
Vorbereitung der Messung
➭ Schließen Sie das Prüfgerät mit dem
Prüfstecker am Steckereinsatz PRO-
SCHUKO an.
8
➭ Schalten Sie die Anlage spannungsfrei,
bevor Sie die Messpunkte mit dem Prüf-
adapter verbinden.
➭ Schließen Sie die Anlage an die Buchsen
L1, L2, L3, N und PE an.
Durchführung der Messung
!
A
!
CHTUNG
Die maximale Isolationsprüfspan-
nung darf 500 V nicht überschreiten.
➭ Führen Sie die Messung durch, wie in
der Bedienungsanleitung zum jeweiligen
Prüfgerät beschrieben:
PROFITEST MTECH+ IQ: Kapitel 5.8 und 11,
PROFITEST MXTRA IQ: Kapitel 5.8 und 11,
Übersicht der durchgeschalteten Leitungen
Die rot leuchtenden LEDs auf der
Anschlussübersicht signalisieren den jeweils
durchgeschalteten (geschlossenen) Leiter.
Durchgangsschaltung für PROFITEST MTECH+ IQ/
PROFITEST MXTRA IQ R
Prüffolge
R
ISO
01/11
N-PE
02/11
L1-PE
03/11
L2-PE
04/11
L3-PE
05/11
L+N-PE
06/11
L1-N
07/11
L2-N
08/11
L3-N
09/11
L1-L2
10/11
L2-L3
11/11
L1-L3
Messungen
ISO
LED-Anzeigen (rot)
LED4 + LED11
LED1 + LED11
LED2 + LED11
LED3 + LED11
LED1 + LED2 +
LED3 + LED4 +
LED11
LED1 + LED10
LED2 + LED10
LED3 + LED10
LED1 + LED8
LED2 + LED9
LED1 + LED9
