Gossen MetraWatt PROFITEST REMOTE Bedienungsanleitung Seite 2

TESTR
PROFI
EMOTE

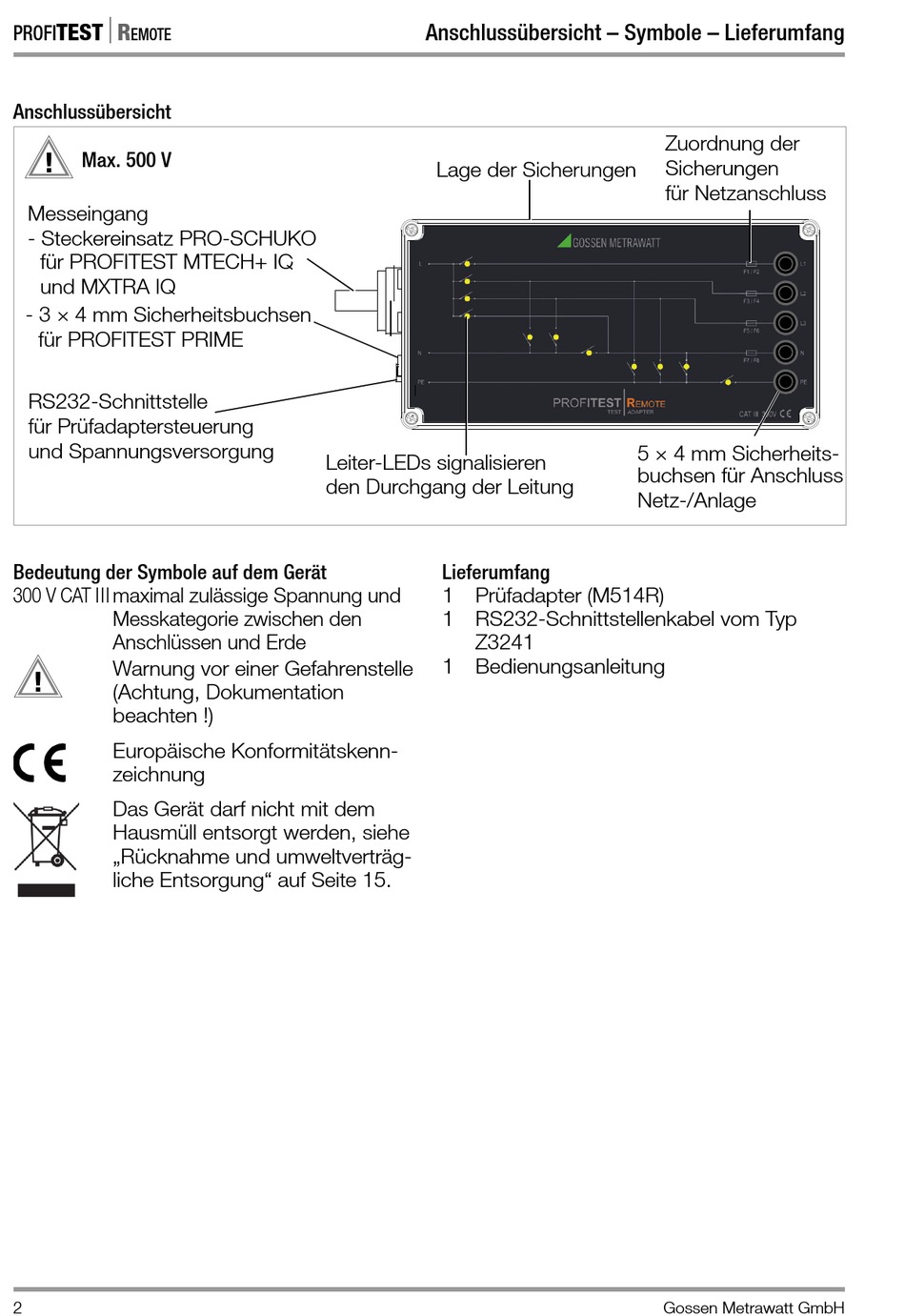

Anschlussübersicht
! Max. 500 V
Messeingang
- Steckereinsatz PRO-SCHUKO
für PROFITEST MTECH+ IQ
und MXTRA IQ
- 3 × 4 mm Sicherheitsbuchsen
für PROFITEST PRIME
RS232-Schnittstelle
für Prüfadaptersteuerung
und Spannungsversorgung
Bedeutung der Symbole auf dem Gerät
300 V CAT III maximal zulässige Spannung und
Messkategorie zwischen den
Anschlüssen und Erde
Warnung vor einer Gefahrenstelle
!
(Achtung, Dokumentation
beachten !)
Europäische Konformitätskenn-
zeichnung
Das Gerät darf nicht mit dem
Hausmüll entsorgt werden, siehe
„Rücknahme und umweltverträg-
liche Entsorgung" auf Seite 15.
2
Anschlussübersicht – Symbole – Lieferumfang
Lage der Sicherungen
Leiter-LEDs signalisieren
den Durchgang der Leitung
Lieferumfang
1 Prüfadapter (M514R)
1 RS232-Schnittstellenkabel vom Typ
Z3241
1 Bedienungsanleitung
Zuordnung der
Sicherungen
für Netzanschluss
5 × 4 mm Sicherheits-
buchsen für Anschluss
Netz-/Anlage
Gossen Metrawatt GmbH
