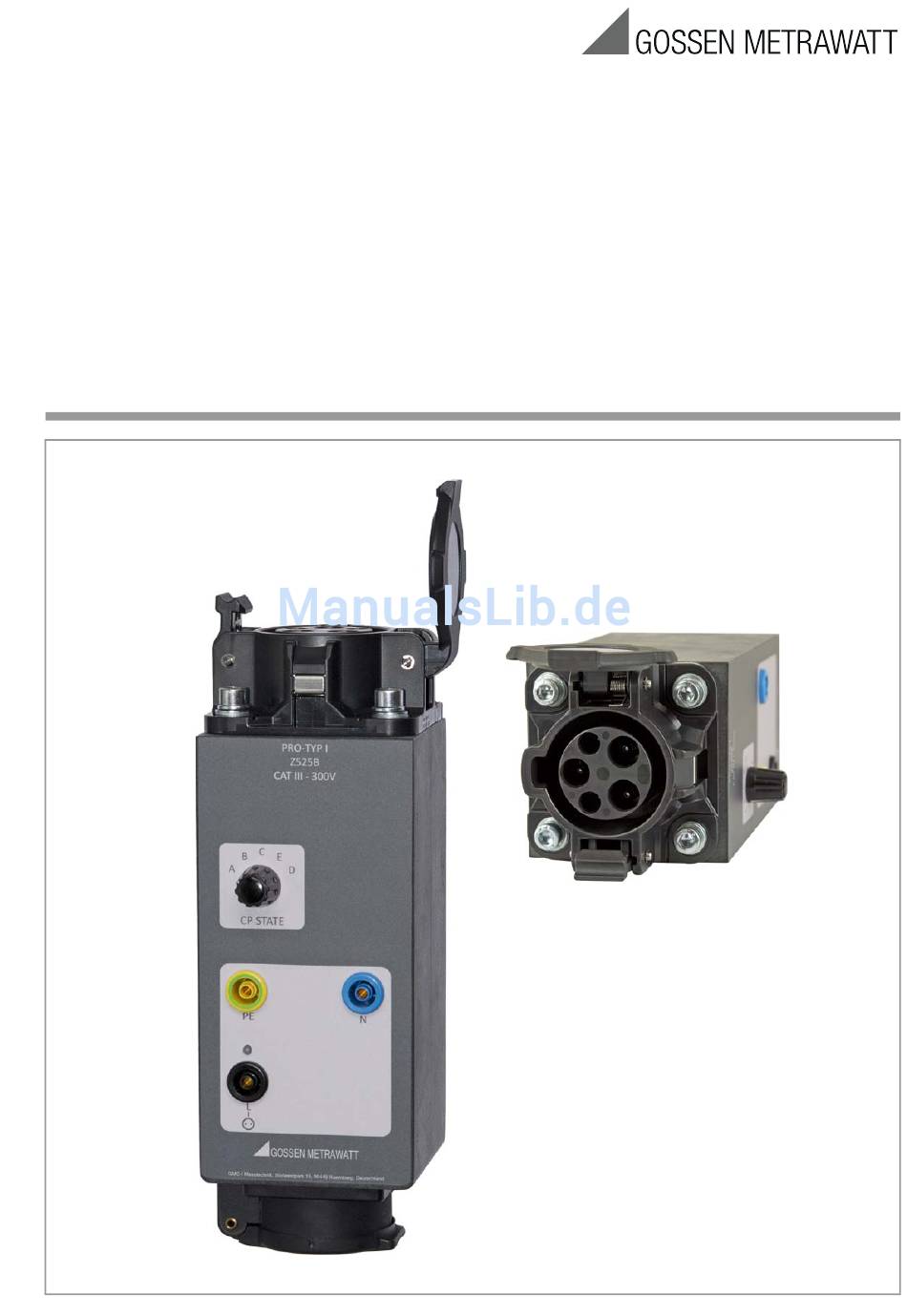

- Seite 1 Bedienungsanleitung PRO-TYP I 1-phasiger Prüfadapter mit Stecker Typ 1 zum Prüfen 3-349-882-01 von E-Ladestationen mit dem PROFITEST MTECH+ und MXTRA 1/6.16...
- Seite 2 Öffnen des Gerätes / Reparatur Das Gerät darf nur durch autorisierte Fachkräfte geöffnet werden, damit der einwandfreie und sichere Betrieb des Gerätes gewähr- leistet ist und die Garantie erhalten bleibt. Auch Originalersatzteile dürfen nur durch autorisierte Fachkräfte eingebaut werden. Falls feststellbar ist, dass das Gerät durch unautorisiertes Perso- nal geöffnet wurde, werden keinerlei Gewährleistungsansprüche betreffend Personensicherheit, Messgenauigkeit, Konformität mit den geltenden Schutzmaßnahmen oder jegliche Folgeschäden...
-
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung Prüfadapter PRO-TYP I Inhalt Allgemeine Hinweise ..........................1 Symbolerklärung ..........................1 Grundlegende Sicherheitshinweise ..................... 2 Produktübersicht ..........................3 Inbetriebnahme ........................... 4 VDE Prüfung an Ladestationen mit Hilfe des Prüfadapters PRO TYP I ..........4 Wartung ............................... 5 Technische Daten ..........................5 Anhang: Praxisinformationen zur Prüfung von Ladestationen ............ -
Seite 4: Grundlegende Sicherheitshinweise
Bedienungsanleitung Prüfadapter PRO-TYP I Grundlegende Sicherheitshinweise Gewährleistung Eine Gewährleistung in Bezug auf Funktion und Sicherheit erfolgt nur, wenn die Warn- und Sicherheitshinweise in dieser Bedienungsanleitung beachtet werden. Für Personen- oder Sachschäden, die durch Nichtbeachtung der Warn- und Sicherheitshinweise eintreten, haftet die GMC-I Messtechnik GmbH nicht. -
Seite 5: Produktübersicht

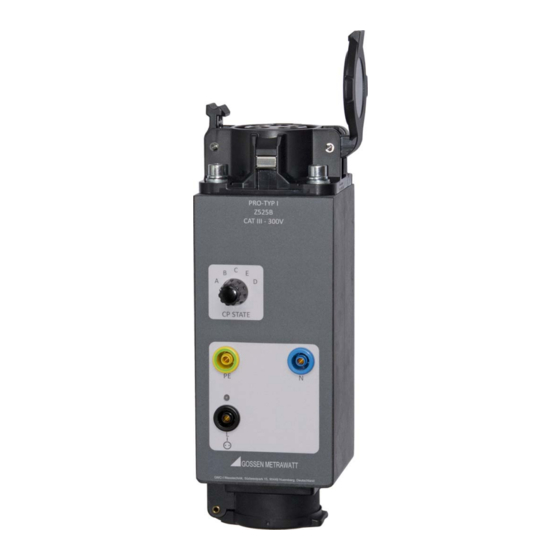

Bedienungsanleitung Prüfadapter PRO-TYP I Produktübersicht Lieferumfang • Prüfadapter PRO-TYP I • Bedienungsanleitung Aufbau des Gerätes Erklärung 1. Drehschalter Fahrzeugzustand (CP) 2. Messbuchsen (PE, N, L1, ) 3. Schuko-Steckdose (PE, N, L1) 4. LED zur Phasenanzeige 5. Typ 1 Inlet zum Anschluss des Ladekabels... -
Seite 6: Inbetriebnahme
Bedienungsanleitung Prüfadapter PRO-TYP I Inbetriebnahme Allgemeines Warnung! Gefahr! Vor der Inbetriebnahme sollte der ordnungsgemäße Zustand des Prüfadapters PRO TYP I überprüft werden. Bei Beschädigung darf das Gerät nicht verwendet werden. Das Gerät darf ausschließlich von geschultem Fachpersonal eingesetzt werden. Anschluss eines PROFITEST MASTERs Der Prüfadapter PRO TYP I verfügt über eine Schuko Steckdose (4), sowie über Messbuchsen, an... -
Seite 7: Wartung
Bedienungsanleitung Prüfadapter PRO-TYP I Kabelsimulation (PP) Eine Kabelcodierung ist im Typ 1 Inlet fest verdrahtet und kann nicht beeinflusst werden. Fehlersimulation Zur Simulation eines Kurzschlusses zwischen CP und PE über die interne Diode kann der Drehschalter (1) des Prüfadapters auf „E“ gedreht werden. -
Seite 8: Anhang: Praxisinformationen Zur Prüfung Von Ladestationen
Bedienungsanleitung Prüfadapter PRO-TYP I Anhang: Praxisinformationen zur Prüfung von Ladestationen Typ II Stecker für Mode 3 Laden Quelle: Mennekes Widerstandscodierung für Ladekabel Tabelle B.3 – Widerstandskodierung für Fahrzeugkupplung und Stecker Strombelastbarkeit der Ladeleitungsgarnitur Widerstandsnennwert von Rc Toleranz ± 3% 1,5 k Ω 0,5 W... -
Seite 9: Typische Pilot-Schaltung Für Mode 3 Laden
Bedienungsanleitung Prüfadapter PRO-TYP I Typische Pilot-Schaltung für Mode 3 Laden Quelle: IEC 61851 Seite 7... - Seite 10 Bedienungsanleitung Prüfadapter PRO-TYP I Typische Pilot-Schaltung für Mode 3 Laden Tabelle A.2 – Nennwerte und Parameter des Pilotstromkreises bei Elektrofahrzeugen (Bezug auf Bilder A.1 und A.2) Parameter Symbol Nennwert Einheit 2,74 k ( ± 3%) Ω Wert des Festwiderstands 1,3 k ( ± 3%) Ω...
-
Seite 11: Systemzustände - Pwm Spannung
Bedienungsanleitung Prüfadapter PRO-TYP I Systemzustände – PWM Spannung Tabelle A.3 - Pilotfunktionen Fahrzeugzustand Fahrzeug Laden angeschlossen möglich nein offen nein = 0 V offen nein R2 ermittelt R3 = 1,3 k Ω ± 3% Belüftung des Lade- bereichs nicht Fahrzeug... -
Seite 12: Zustand X: Fehler
Bedienungsanleitung Prüfadapter PRO-TYP I Systemzustände – PWM Spannung Table A.201 – Pilotspannungsbereich In der folgenden Tabelle ist der Pilotspannungsbereich detailliert aufgelistet, der aus den Werten der Komponenten von Tabelle A.1 und A.2 resultiert. Diese Spannungsbereiche beziehen sich auf die EVSE (Va). -
Seite 13: Systemzustände - Tastverhältnis (Duty Cycle)
Bedienungsanleitung Prüfadapter PRO-TYP I Systemzustände – Tastverhältnis (Duty Cycle) Tabelle A.6 – Maximale Stromaufnahme des Fahrzeuges Auswertung des Maximale Stromaufnahme des Fahrzeugs Nenn-Tastverhältnisses durch das Fahrzeug Tastverhältnis < 3% Laden nicht gestattet 3% ≤ Tastverhältnis ≤ 7% Zeigt an, dass digitale Kommunikation zur Überwachung eines externen Ladegerätes verwendet wird oder der verfügbare... - Seite 14 Bedienungsanleitung Prüfadapter PRO-TYP I Systemzustände – Tastverhältnis (Duty Cycle) Seite 12...
- Seite 16 Reparatur- und Ersatzteil-Service Kalibrierzentrum* und Mietgeräteservice Bitte wenden Sie sich im Bedarfsfall an: GMC-I Service GmbH Service-Center Thomas-Mann-Straße 20 90471 Nürnberg • Germany Telefon +49 911 817718-0 Telefax +49 911 817718-253 E-Mail service@gossenmetrawatt.com www.gmci-service.com Diese Anschrift gilt nur für Deutschland. Im Ausland stehen unsere jeweiligen Vertretungen oder Niederlassungen zur Verfügung.
