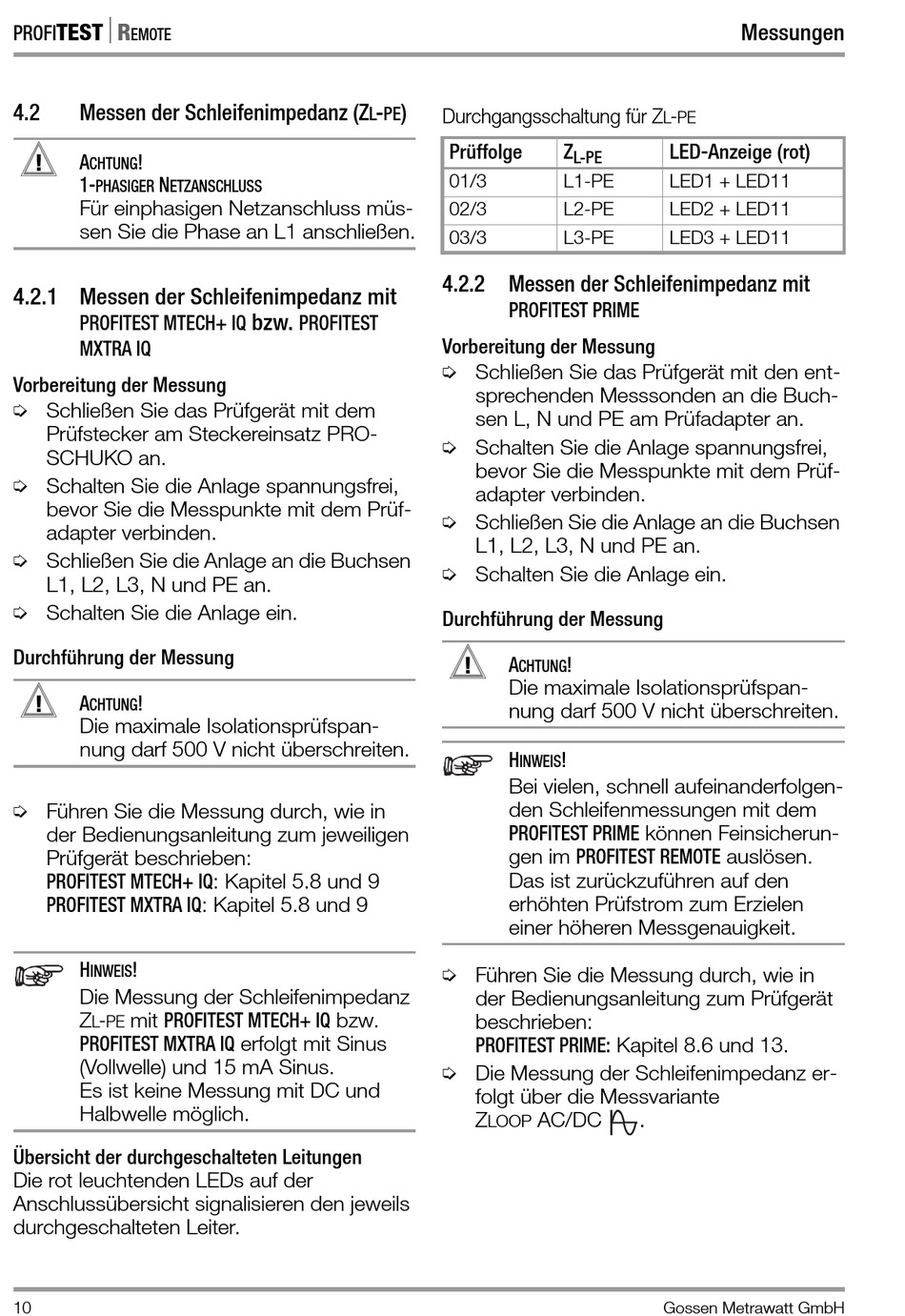

4.2 Messen der Schleifenimpedanz (Z
! A !
CHTUNG
1- N
PHASIGER ETZANSCHLUSS
Für einphasigen Netzanschluss müs-
sen Sie die Phase an L1 anschließen.
4.2.1 Messen der Schleifenimpedanz mit
PROFITEST MTECH+ IQ
MXTRA IQ
Vorbereitung der Messung
➭ Schließen Sie das Prüfgerät mit dem
Prüfstecker am Steckereinsatz PRO-
SCHUKO an.
➭ Schalten Sie die Anlage spannungsfrei,
bevor Sie die Messpunkte mit dem Prüf-
adapter verbinden.
➭ Schließen Sie die Anlage an die Buchsen
L1, L2, L3, N und PE an.
➭ Schalten Sie die Anlage ein.
Durchführung der Messung
! A !
CHTUNG
Die maximale Isolationsprüfspan-
nung darf 500 V nicht überschreiten.
➭ Führen Sie die Messung durch, wie in
der Bedienungsanleitung zum jeweiligen
Prüfgerät beschrieben:
PROFITEST MTECH+ IQ: Kapitel 5.8 und 9
PROFITEST MXTRA IQ: Kapitel 5.8 und 9
H !
INWEIS
Die Messung der Schleifenimpedanz
Z - mit PROFITEST MTECH+ IQ bzw.
L PE
PROFITEST MXTRA IQ erfolgt mit Sinus
(Vollwelle) und 15 mA Sinus.
Es ist keine Messung mit DC und
Halbwelle möglich.
Übersicht der durchgeschalteten Leitungen
Die rot leuchtenden LEDs auf der
Anschlussübersicht signalisieren den jeweils
durchgeschalteten Leiter.
10
- )
L PE
bzw.
PROFITEST
Durchgangsschaltung für Z
Prüffolge Z
L-PE
01/3 L1-PE
02/3 L2-PE
03/3 L3-PE

4.2.2 Messen der Schleifenimpedanz mit

PROFITEST PRIME

Vorbereitung der Messung
➭ Schließen Sie das Prüfgerät mit den ent-
sprechenden Messsonden an die Buch-
sen L, N und PE am Prüfadapter an.
➭ Schalten Sie die Anlage spannungsfrei,
bevor Sie die Messpunkte mit dem Prüf-
adapter verbinden.
➭ Schließen Sie die Anlage an die Buchsen
L1, L2, L3, N und PE an.
➭ Schalten Sie die Anlage ein.
Durchführung der Messung
! A !
CHTUNG
Die maximale Isolationsprüfspan-
nung darf 500 V nicht überschreiten.
H !
INWEIS
Bei vielen, schnell aufeinanderfolgen-
den Schleifenmessungen mit dem
PROFITEST PRIME können Feinsicherun-
gen im PROFITEST REMOTE auslösen.
Das ist zurückzuführen auf den
erhöhten Prüfstrom zum Erzielen
einer höheren Messgenauigkeit.
➭ Führen Sie die Messung durch, wie in
der Bedienungsanleitung zum Prüfgerät
beschrieben:
PROFITEST PRIME: Kapitel 8.6 und 13.
➭ Die Messung der Schleifenimpedanz er-
folgt über die Messvariante
Z AC/DC
LOOP
Messungen
-
L PE
LED-Anzeige (rot)
LED1 + LED11
LED2 + LED11
LED3 + LED11
.
