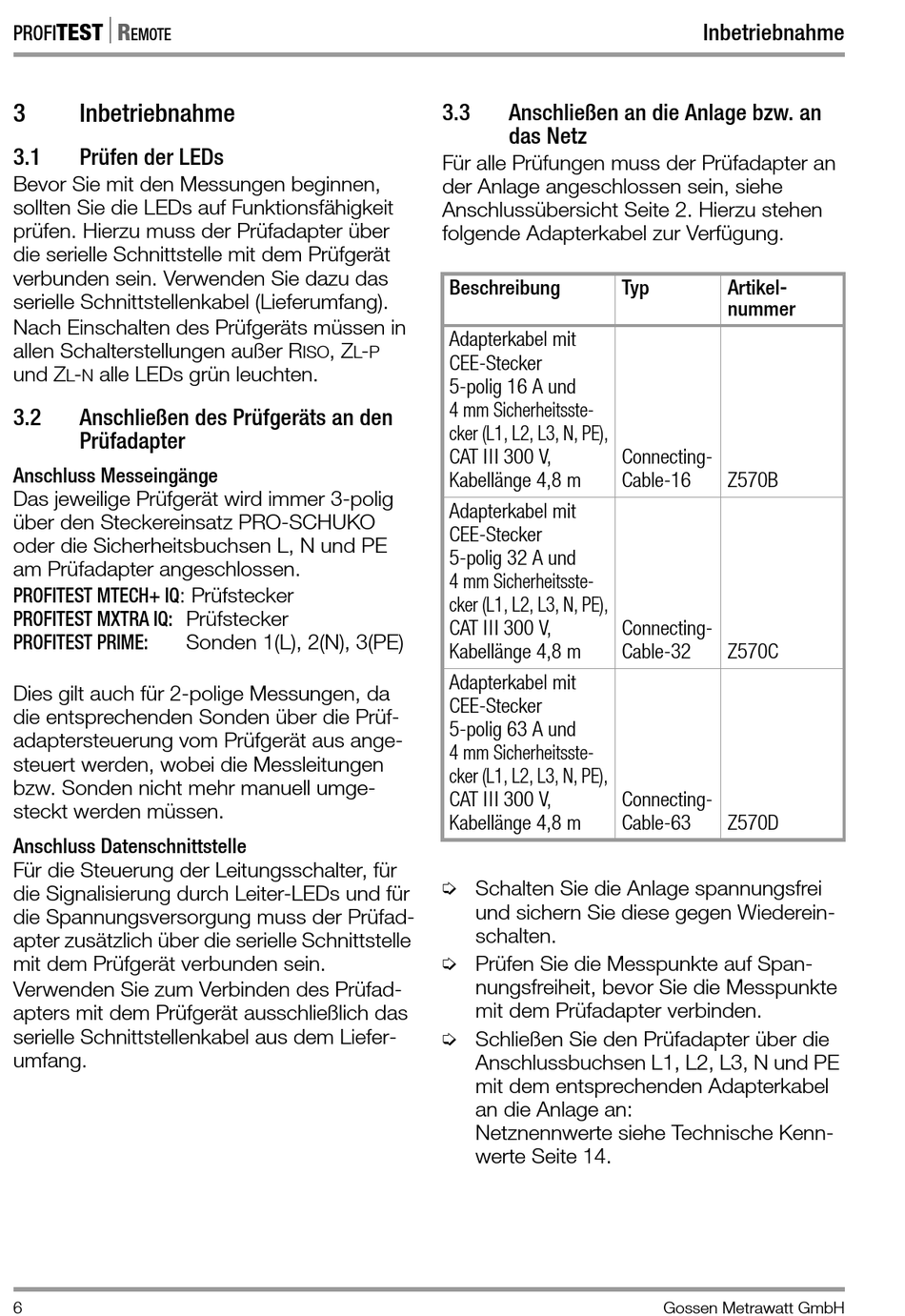

Inbetriebnahme
3.1
Prüfen der LEDs
Bevor Sie mit den Messungen beginnen,
sollten Sie die LEDs auf Funktionsfähigkeit
prüfen. Hierzu muss der Prüfadapter über
die serielle Schnittstelle mit dem Prüfgerät
verbunden sein. Verwenden Sie dazu das
serielle Schnittstellenkabel (Lieferumfang).
Nach Einschalten des Prüfgeräts müssen in
allen Schalterstellungen außer R
und Z
-
alle LEDs grün leuchten.
L
N
3.2
Anschließen des Prüfgeräts an den
Prüfadapter
Anschluss Messeingänge
Das jeweilige Prüfgerät wird immer 3-polig
über den Steckereinsatz PRO-SCHUKO
oder die Sicherheitsbuchsen L, N und PE
am Prüfadapter angeschlossen.
PROFITEST MTECH+ IQ: Prüfstecker
PROFITEST MXTRA IQ: Prüfstecker
PROFITEST PRIME:
Dies gilt auch für 2-polige Messungen, da
die entsprechenden Sonden über die Prüf-
adaptersteuerung vom Prüfgerät aus ange-
steuert werden, wobei die Messleitungen
bzw. Sonden nicht mehr manuell umge-
steckt werden müssen.
Anschluss Datenschnittstelle
Für die Steuerung der Leitungsschalter, für
die Signalisierung durch Leiter-LEDs und für
die Spannungsversorgung muss der Prüfad-
apter zusätzlich über die serielle Schnittstelle
mit dem Prüfgerät verbunden sein.
Verwenden Sie zum Verbinden des Prüfad-
apters mit dem Prüfgerät ausschließlich das
serielle Schnittstellenkabel aus dem Liefer-
umfang.
6
, Z
ISO
L
Sonden 1(L), 2(N), 3(PE)
3.3
Anschließen an die Anlage bzw. an
das Netz
Für alle Prüfungen muss der Prüfadapter an
der Anlage angeschlossen sein, siehe
Anschlussübersicht Seite 2. Hierzu stehen
folgende Adapterkabel zur Verfügung.
Beschreibung
Adapterkabel mit
-
P
CEE-Stecker
5-polig 16 A und
4 mm Sicherheitsste-
cker (L1, L2, L3, N, PE),
CAT III 300 V,
Kabellänge 4,8 m
Adapterkabel mit
CEE-Stecker
5-polig 32 A und
4 mm Sicherheitsste-
cker (L1, L2, L3, N, PE),
CAT III 300 V,
Kabellänge 4,8 m
Adapterkabel mit
CEE-Stecker
5-polig 63 A und
4 mm Sicherheitsste-
cker (L1, L2, L3, N, PE),
CAT III 300 V,
Kabellänge 4,8 m
➭ Schalten Sie die Anlage spannungsfrei
und sichern Sie diese gegen Wiederein-
schalten.
➭ Prüfen Sie die Messpunkte auf Span-
nungsfreiheit, bevor Sie die Messpunkte
mit dem Prüfadapter verbinden.
➭ Schließen Sie den Prüfadapter über die
Anschlussbuchsen L1, L2, L3, N und PE
mit dem entsprechenden Adapterkabel
an die Anlage an:
Netznennwerte siehe Technische Kenn-
werte Seite 14.
Inbetriebnahme
Typ
Artikel-
nummer
Connecting-
Cable-16
Z570B
Connecting-
Cable-32
Z570C
Connecting-
Cable-63
Z570D
