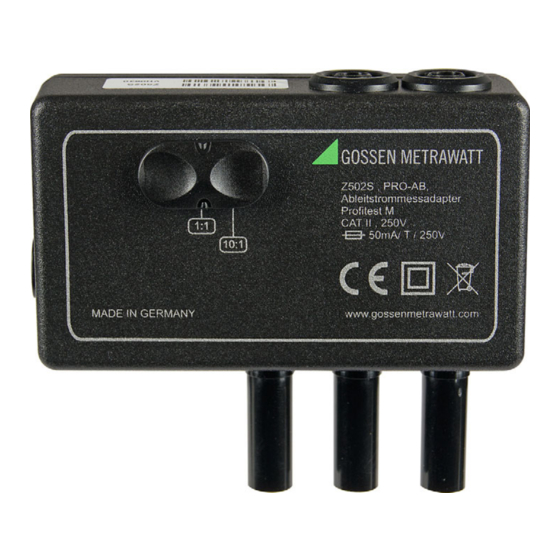

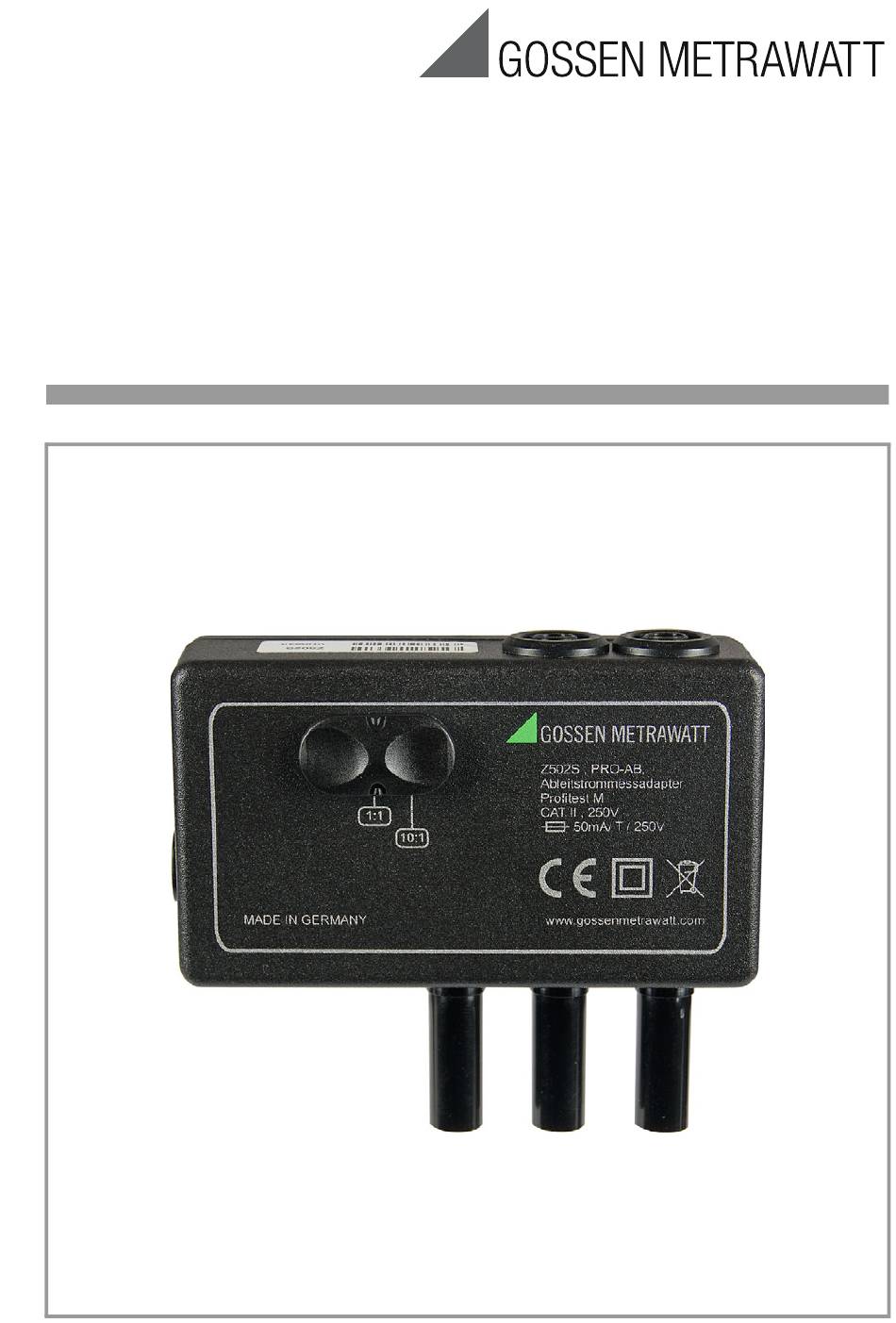

- Seite 1 Bedienungsanleitung Operating Instructions PRO-AB Ableitstrommessadapter 3-349-621-15 Leakage current measuring adapter 4/2.19...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Lieferumfang ................2 Sicherheitsvorkehrungen ............2 Allgemeines ................3 Vorbereitung der Messung ............4 Durchführung der Messung ............5 Selbsttestfunktion zur Überprüfung des Adapters .....6 Durchführung der Testfunktion am Gerät ............7 Anforderungen an das Messgerät ..........8 Abhilfe bei Funktionsstörungen ..........8 Technische Kennwerte ..............8 Rücknahme und umweltverträgliche Entsorgung ......9 Reparatur- und Ersatzteil-Service Kalibrierzentrum und Mietgeräteservice .........10... -
Seite 3: Allgemeines
IEC 62353 (VDE 0750 Teil 1) / IEC 601-1 / EN 60 601-1:2006 (Medizinische elektrische Geräte – Allgemeine Festlegungen für die Sicherheit) muss als Zubehör der Ableitstrommessadapter PRO-AB als Vorschaltgerät für das Prüfgerät PROFITEST MXTRA bzw. SECULIFE IP ver- wendet werden. -
Seite 4: Vorbereitung Der Messung
Gemäß o. g. Vorschriften sind mit diesem Messadapter Ströme bis zu 10 mA zu messen. Um diesen Strommessbereich vollständig mit dem am Prüfgerät vorhandenen Messeingang (zweipoliger Zangenmessein- gang) abdecken zu können, verfügt das Messgerät über eine Bereichsumschaltung mit den Übertragungsverhältnissen 10:1 und 1:1. -
Seite 5: Durchführung Der Messung
Ableitstrom- messadapter Messobjekt PROFITEST MXTRA Erdung / Potenzialausgleich bzw. SECULIFE IP Bild 2 Ableitstrommessung – Messanordnung Durchführung der Messung Die Messung wird in der Drehschalterstellung „EXTRA“ und hier im Untermenü der „EXTRA“-Messungen als Option ausgewählt. Der Ableitstrommessadapter enthält einen Messwiderstand von 1 k und einen Tiefpassfilter mit der Grenzfrequenz von 1 kHz. -
Seite 6: Selbsttestfunktion Zur Überprüfung Des Adapters
Zur Durchführung der Messung muss der Selbsttest im Menü (Funkti- onstaste TEST ON/OFF) deaktiviert (OFF) sein. Beginnen Sie immer mit dem großen Messbereich (10:1) außer bei sicher zu erwartenden kleinen Messwerten mit dem kleinen Messbe- reich (1:1). Der Messbereich muss sowohl am Messadapter als auch im Menü... -
Seite 7: Durchführung Der Testfunktion Am Gerät
Durchführung der Testfunktion am Gerät Die Durchführung des Funktionstests zur Überprüfung des Ableitstrommessadapters mit dem Prüfgerät erfolgt entsprechend der nachfolgend beschriebenen Schritte: 1 Stecken Sie den Ableitstrommessadapters wie in Abbildung 1dargestellt ein. 2 Verwenden Sie den 2-Pol- Adapter am Prüfgerät (Prüfste- ckereinsatz) und stecken Sie die „PE-Prüfspitze“... -
Seite 8: Anforderungen An Das Messgerät
Anforderungen an das Messgerät Die Verwendung dieses Ableitstrom-Messadapters ist gegenwärtig ausschließlich mit den Prüfgeräten PROFITEST MXTRA und SECULIFE IP der GMC-I Messtechnik GmbH möglich. Abhilfe bei Funktionsstörungen Sofern der Selbsttest mit dem Prüfgerät bzw. die manuelle Überprü- fung des Ableitstromadapters einen fehlerhaften Zustand erkennen lässt, muss je nach Art des Fehlers die interne Sicherung ersetzt oder der Adapter im Service instand gesetzt werden. -
Seite 9: Rücknahme Und Umweltverträgliche Entsorgung
Frequenzgang Frequenzgang gemäß EN 60601-1 Tiefpass mit Grenzfrequenz 1 kHz Temperatur Umgebungstemperatur 0 ... +40 °C Lagertemperatur –25 ... + 70 °C Umgebungsbedingungen 0 ... + 40 C Betriebtemperatur –25 ... + 70 C Lagerungtemperatur relative Luftfeuchte max. 75%, Betauung ist auszuschließen Höhe über NN max. -
Seite 10: Reparatur- Und Ersatzteil-Service
Reparatur- und Ersatzteil-Service Kalibrierzentrum* und Mietgeräteservice Bitte wenden Sie sich im Bedarfsfall an: GMC-I Service GmbH Service-Center Beuthener Straße 41 D-90471 Nürnberg Telefon +49 911 817718-0 Telefax +49 911 817718-253 E-Mail service@gossenmetrawatt.com www.gmci-service.com Diese Anschrift gilt nur für Deutschland. Im Ausland stehen Ihnen unsere jeweiligen Vertretungen oder Nieder- lassungen zur Verfügung.
