Übersicht der durchgeschalteten Leitungen
Die rot leuchtenden LEDs auf der
Anschlussübersicht signalisieren den jeweils
durchgeschalteten Leiter.
Durchgangsschaltung für Z
Prüffolge R
ISO
01/6 L1-N
02/6 L2-N
03/6 L3-N
04/6 L1-L2
05/6 L2-L3
06/6 L1-L3

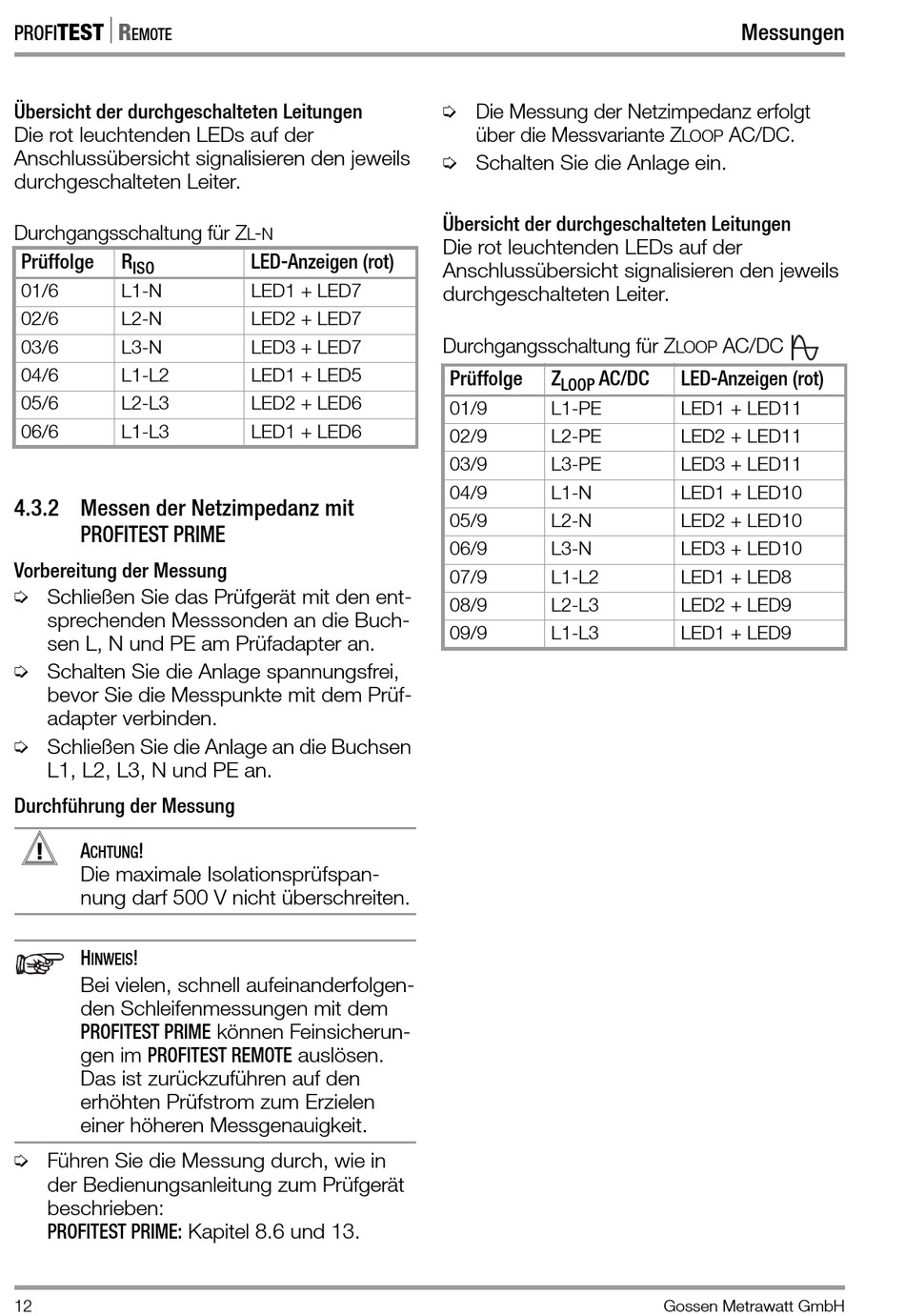

4.3.2 Messen der Netzimpedanz mit
PROFITEST PRIME
Vorbereitung der Messung
➭ Schließen Sie das Prüfgerät mit den ent-
sprechenden Messsonden an die Buch-
sen L, N und PE am Prüfadapter an.
➭ Schalten Sie die Anlage spannungsfrei,
bevor Sie die Messpunkte mit dem Prüf-
adapter verbinden.
➭ Schließen Sie die Anlage an die Buchsen
L1, L2, L3, N und PE an.
Durchführung der Messung
! A !
CHTUNG
Die maximale Isolationsprüfspan-
nung darf 500 V nicht überschreiten.
H !
INWEIS
Bei vielen, schnell aufeinanderfolgen-
den Schleifenmessungen mit dem
PROFITEST PRIME können Feinsicherun-
gen im PROFITEST REMOTE auslösen.
Das ist zurückzuführen auf den
erhöhten Prüfstrom zum Erzielen
einer höheren Messgenauigkeit.
➭ Führen Sie die Messung durch, wie in
der Bedienungsanleitung zum Prüfgerät
beschrieben:
PROFITEST PRIME: Kapitel 8.6 und 13.
12
-
L N
LED-Anzeigen (rot)
LED1 + LED7
LED2 + LED7
LED3 + LED7
LED1 + LED5
LED2 + LED6
LED1 + LED6
➭ Die Messung der Netzimpedanz erfolgt
über die Messvariante Z
➭ Schalten Sie die Anlage ein.
Übersicht der durchgeschalteten Leitungen
Die rot leuchtenden LEDs auf der
Anschlussübersicht signalisieren den jeweils
durchgeschalteten Leiter.
Durchgangsschaltung für Z
Prüffolge Z AC/DC
LOOP
01/9 L1-PE
02/9 L2-PE
03/9 L3-PE
04/9 L1-N
05/9 L2-N
06/9 L3-N
07/9 L1-L2
08/9 L2-L3
09/9 L1-L3
Messungen
AC/DC.
LOOP
AC/DC
LOOP
LED-Anzeigen (rot)
LED1 + LED11
LED2 + LED11
LED3 + LED11
LED1 + LED10
LED2 + LED10
LED3 + LED10
LED1 + LED8
LED2 + LED9
LED1 + LED9
