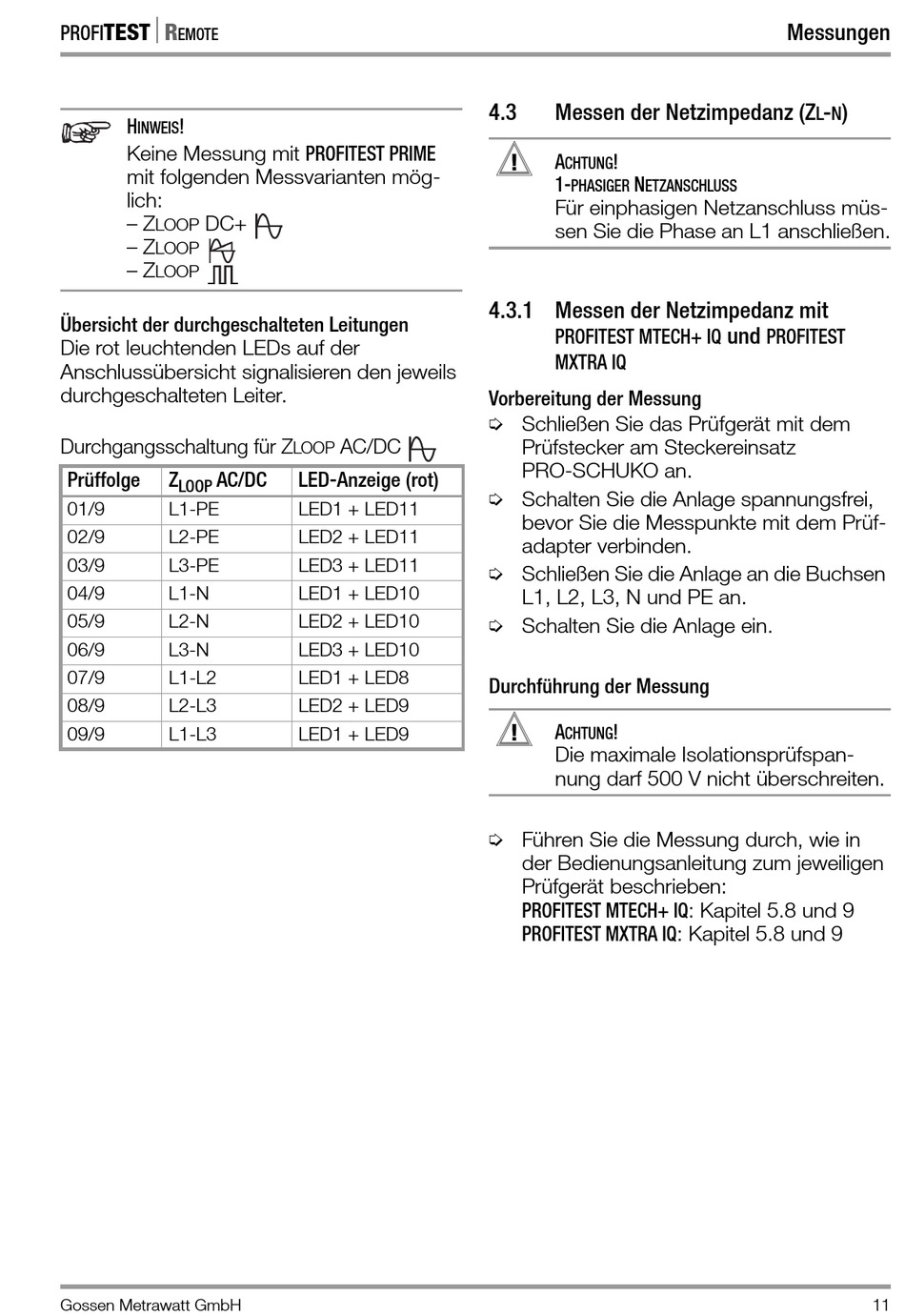

TESTR
PROFI
EMOTE
H !
INWEIS
Keine Messung mit PROFITEST PRIME
mit folgenden Messvarianten mög-
lich:
– Z DC+
LOOP
– Z
LOOP
– Z
LOOP
Übersicht der durchgeschalteten Leitungen
Die rot leuchtenden LEDs auf der
Anschlussübersicht signalisieren den jeweils
durchgeschalteten Leiter.
Durchgangsschaltung für Z
Prüffolge Z AC/DC
LOOP
01/9 L1-PE
02/9 L2-PE
03/9 L3-PE
04/9 L1-N
05/9 L2-N
06/9 L3-N
07/9 L1-L2
08/9 L2-L3
09/9 L1-L3
Gossen Metrawatt GmbH
AC/DC
LOOP
LED-Anzeige (rot)
LED1 + LED11
LED2 + LED11
LED3 + LED11
LED1 + LED10
LED2 + LED10
LED3 + LED10
LED1 + LED8
LED2 + LED9
LED1 + LED9
4.3 Messen der Netzimpedanz (Z
! A !
CHTUNG
1- N
PHASIGER ETZANSCHLUSS
Für einphasigen Netzanschluss müs-
sen Sie die Phase an L1 anschließen.

4.3.1 Messen der Netzimpedanz mit

PROFITEST MTECH+ IQ
MXTRA IQ
Vorbereitung der Messung
➭ Schließen Sie das Prüfgerät mit dem
Prüfstecker am Steckereinsatz
PRO-SCHUKO an.
➭ Schalten Sie die Anlage spannungsfrei,
bevor Sie die Messpunkte mit dem Prüf-
adapter verbinden.
➭ Schließen Sie die Anlage an die Buchsen
L1, L2, L3, N und PE an.
➭ Schalten Sie die Anlage ein.
Durchführung der Messung
! A !
CHTUNG
Die maximale Isolationsprüfspan-
nung darf 500 V nicht überschreiten.
➭ Führen Sie die Messung durch, wie in
der Bedienungsanleitung zum jeweiligen
Prüfgerät beschrieben:
PROFITEST MTECH+ IQ: Kapitel 5.8 und 9
PROFITEST MXTRA IQ: Kapitel 5.8 und 9
Messungen
- )
L N
und
PROFITEST
11
