TEC60

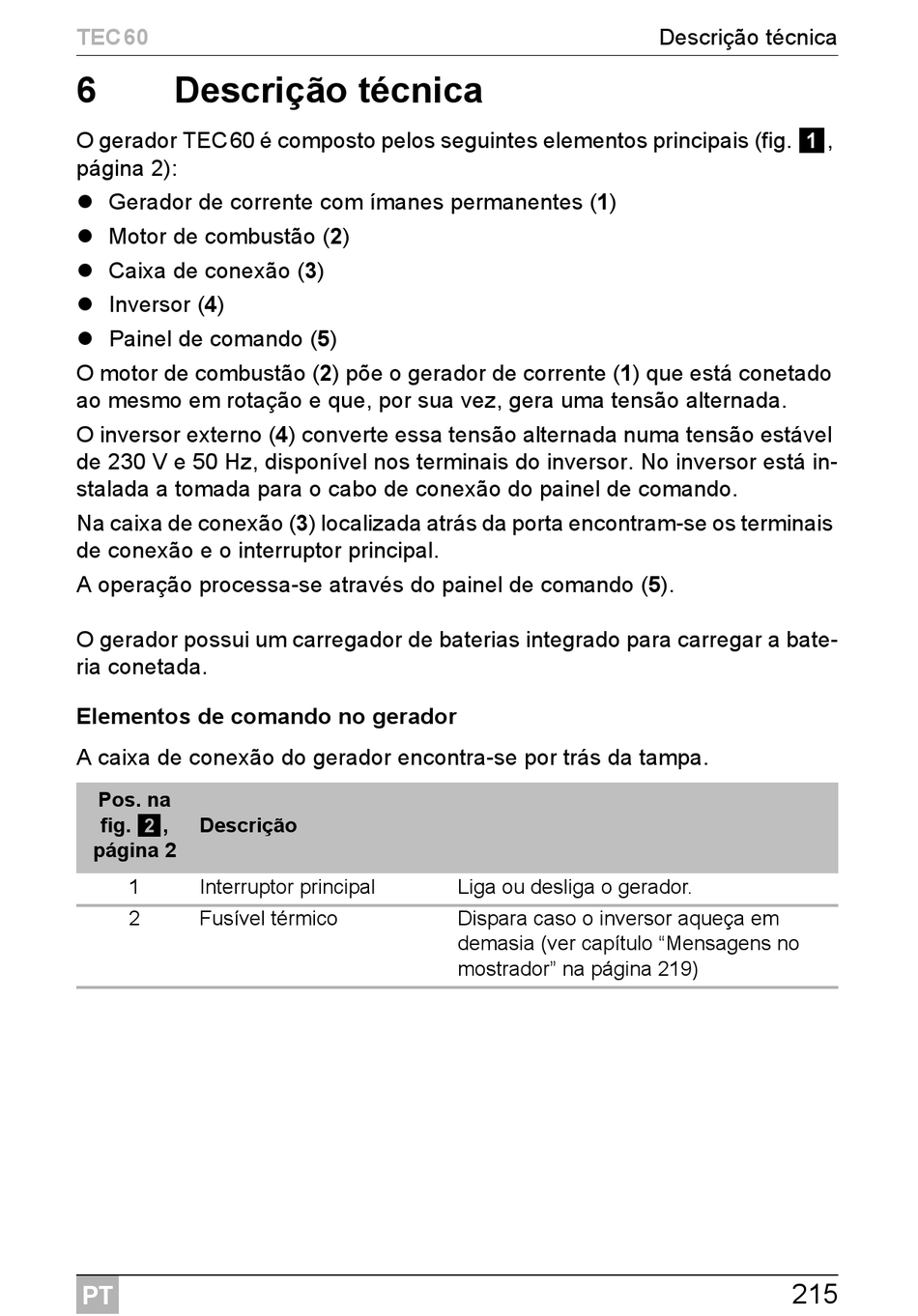

6 Descrição técnica
O gerador TEC60 é composto pelos seguintes elementos principais (fig. 1,
página 2):
 Gerador de corrente com ímanes permanentes (1)
 Motor de combustão (2)
 Caixa de conexão (3)
 Inversor (4)
 Painel de comando (5)
O motor de combustão (2) põe o gerador de corrente (1) que está conetado
ao mesmo em rotação e que, por sua vez, gera uma tensão alternada.
O inversor externo (4) converte essa tensão alternada numa tensão estável
de 230 V e 50 Hz, disponível nos terminais do inversor. No inversor está in-
stalada a tomada para o cabo de conexão do painel de comando.
Na caixa de conexão (3) localizada atrás da porta encontram-se os terminais
de conexão e o interruptor principal.
A operação processa-se através do painel de comando (5).
O gerador possui um carregador de baterias integrado para carregar a bate-
ria conetada.
Elementos de comando no gerador
A caixa de conexão do gerador encontra-se por trás da tampa.
Pos. na
fig. 2, Descrição
página 2
1 Interruptor principal
2 Fusível térmico
PT
Liga ou desliga o gerador.
Dispara caso o inversor aqueça em
demasia (ver capítulo "Mensagens no
mostrador" na página 219)
Descrição técnica
215
