Ihr Kaminofen ist serienmäßig mit Rauchrohranschluss oben ausgestattet. Sollten Sie einen Rauchrohranschluss hinten wünschen
sind folgende Arbeiten auszuführen:
1. Topplatte abheben
2. Schrauben
der
Rückwand
abnehmen
3. Rohrstutzen mit Dichtung abschrauben
4. Rohrstutzendeckel
mit
schlußflansch abschrauben und entfernen
5. Zuvor demontierten Rohrstutzendeckel mit Dichtung auf den
Brennkammerdeckel schrauben, Rohrstutzen mit Dichtung auf
hinteren Anschlußflansch schrauben.
6. Alle 8 Innensechskantschrauben des Brennkammerdeckels ab-
schrauben und Brennkammerdeckel entfernen
7. Das hintere, obere Speicherelement herausnehmen und aufbe-
wahren.
8. Brennkammerdeckel aufsetzen und mit zuvor entnommenen Innen-
sechskantschrauben wieder fest anziehen.
9. Rechtes und/oder linkes Rückwandblech nacheinander positionieren
nur leicht anschrauben. Rückwandbleche zueinander ausrichten und
fest anschrauben.
10. Topplatte lose aufsetzen
2
1.7 Hinweis bei Schornsteinbrand:
Wird falscher oder zu feuchter Brennstoff verwendet, kann es aufgrund von Ablagerungen im Schornstein zu einem
Schornsteinbrand kommen. Im Falle eines Schornsteinbrandes:
- Schließen Sie, falls möglich, alle Luftöffnungen an angeschlossenen Heizgeräten und alle Putztüren des Schornsteins.
- Alarmieren Sie über den Notruf die Feuerwehr und informieren Sie Ihren Schornsteinfeger
- Keinesfalls mit Wasser löschen! Brennbare Gegenstände vom Schornstein entfernen
1.8 Verbrennungsluftversorgung:
Um eine einwandfreie Funktion Ihrer Feuerstätte gewährleisten zu können, ist eine ausreichende Menge an Verbrennungsluft aus
dem Aufstellungsraum notwendig. Lassen Sie sich durch Ihren Installateur schriftlich bestätigen, dass der Raum, in dem der Ofen
aufgestellt werden soll, ausreichend mit Frischluft versorgt wird.
Die Vorkehrungen zur Verbrennungsluftversorgung dürfen nicht verändert werden. Insbesondere muss sichergestellt bleiben, dass
notwendige Verbrennungsluftleitungen während des Betriebs der Feuerstätte offen sind. Auch der evtl. unbelegte Luftstutzen des
externen Verbrennungsluftanschlusses muß immer vollständig offenbleiben und darf keinesfalls verschlossen, abgedeckt,
gedrosselt oder zugestopft werden. Bitte beachten Sie immer, in Absprache mit ihrem zuständigen Bezirksschornsteinfegermeister
die jeweils gültigen örtlichen Vorschriften und Regeln.
WARNUNG
Dunstabzugshauben, Abzugsventilatoren (bspw. Bad und WC) und Wohnraumbe-/entlüftunganlagen, die sich
zusammen mit Feuerstätten im selben oder benachbarten Raum befinden oder im Raumluftverbund installiert sind,
können die Funktion des Ofens negativ beeinträchtigen (bis hin zum Rauchaustritt in den Wohnraum, trotz geschlossener
Feuerraumtür) und dürfen somit keinesfalls gleichzeitig mit dem Ofen betrieben werden. Bei abgedichteten Fenstern und Türen
(bspw. in Verbindung mit Energie-Sparmaßnahmen) ist die Frischluftzufuhr nicht mehr gewährleistet, wodurch das Zugverhalten
des Kaminofens, Ihr Wohlbefinden und unter Umständen auch Ihre Sicherheit beeinträchtigt wird.
Ihr Kaminofen ist bereits mit einem Verbrennungsluftstutzen zur externen Verbrennungsluftversorgung ausgestattet. Der
Anschlussdurchmesser beträgt 10 cm. An diesem Stutzen kann bauseits eine dichte Luftzuführung angeschlossen werden. Auch
mit dichter Luftzuführung erfüllt das Gerät jedoch nicht die Anforderungen eines raumluftunabhängigen Betriebes.
In Kombination mit raumlufttechnischen Anlagen wie kontrollierte Be- und Entlüftungsanlagen, Dunstabzug o.ä. ist in Deutschland
§4 der Feuerungsverordnung (FeuVo) maßgeblich. Für den Anschluss darf nur ein steifes, glattes Rohr mit einem
Mindestdurchmesser von 100 mm verwendet werden. Die Luftleitung muss von einer Fachfirma eingebaut werden. Darüber hinaus
ist die Leitung fachgerecht zu planen und gegen Schwitzwasser zu isolieren. Der Installateur hat sicherzustellen, dass der
Kaminofen ausreichend mit Verbrennungsluft versorgt wird. Zur Überprüfung und Reinigung der Zuluftleitung ist diese mit
geeigneten Revisionsöffnungen zu versehen. Wir empfehlen Ihnen, dies mit Ihrem Bezirksschornsteinfeger zu besprechen. An der
Eintrittsöffnung muss der Lufteintrittsquerschnitt dem Rohrquerschnitt entsprechen und darf durch Verwendung eines Gitters nicht
reduziert werden. Die Luftleitung darf nicht länger als 4,5 m lang sein und nicht mehr als 2 Bögen 90° aufweisen. Auch der evtl.
unbelegte Luftstutzen des externen Verbrennungsluftanschlusses muss immer vollständig offenbleiben und darf keinesfalls
verschlossen, abgedeckt, gedrosselt oder zugestopft werden.
1.9 Temperaturempfindliche Materialien
Bei brennbaren Böden wie Holz, Teppich usw. muss eine entsprechende Bodenplatte verwendet werden. (Lesen Sie auch bitte das
Kapitel 2: SICHERHEIT).
Techn. Änderungen vorbehalten
entfernen
und
Rückwandhälften
Dichtung
vom
hinteren
6
2
6
Rauchrohran-
2
6
4/5
1
3/5
7

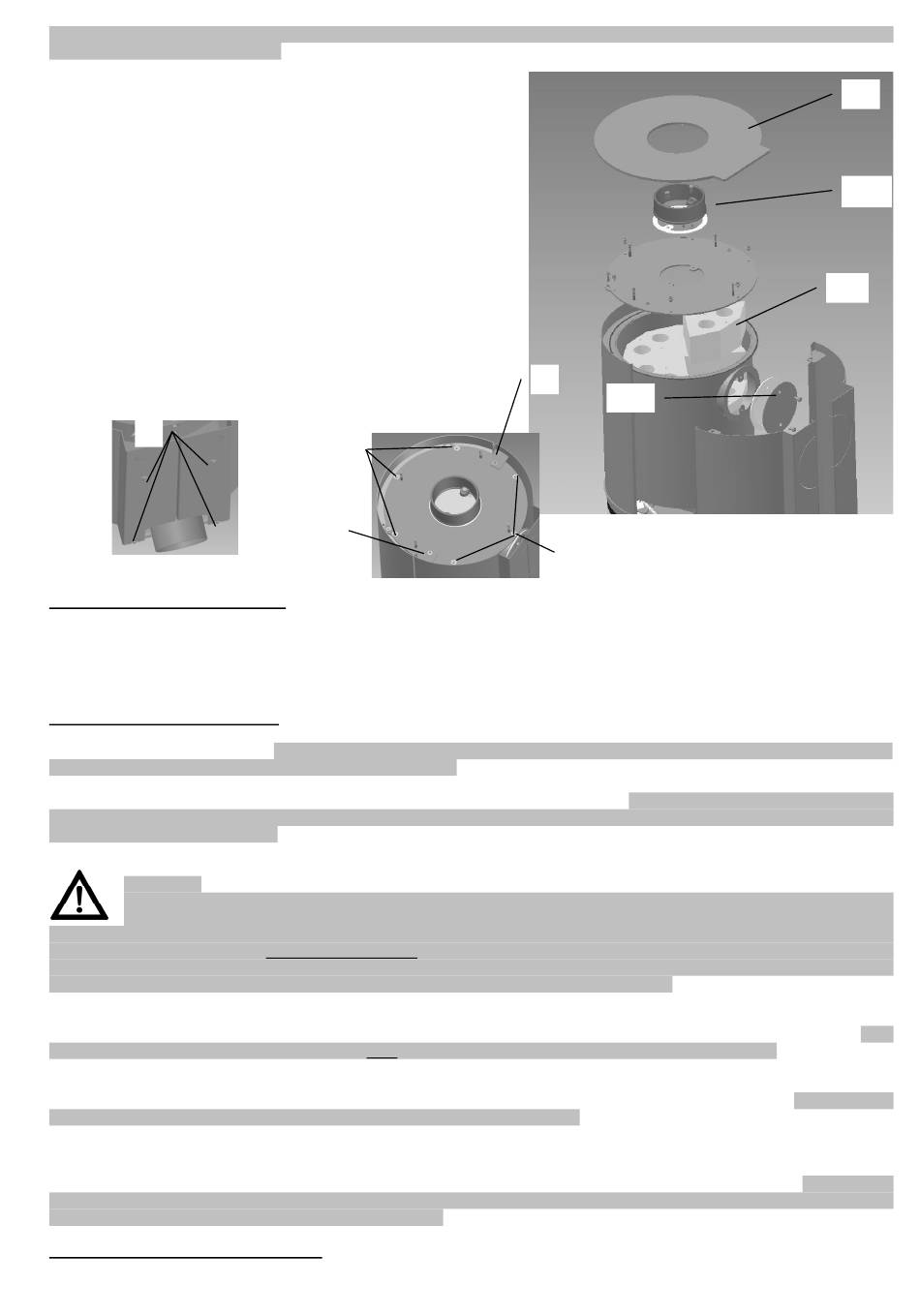

Abb. 1
