Installation (Forts.)
A B

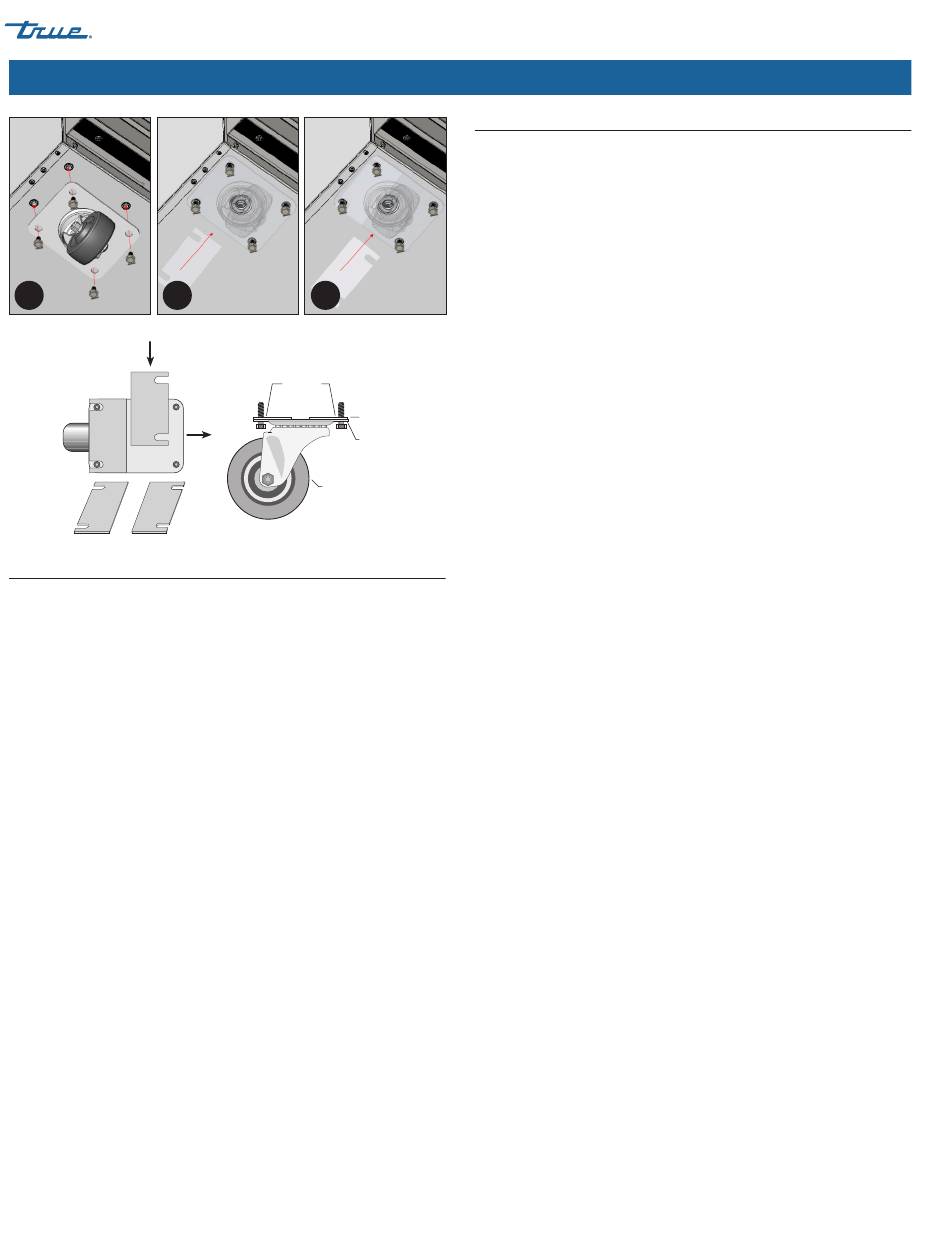

Abb. 4 Scheiben für die Rollen paarweise einsetzen.
Draufsicht
Linke
Scheibe
eingesetzt
Nivellierscheiben

Nivellieren

Eine korrekte Nivellierung Ihres TRUE-Kühlgeräts ist entscheidend für den
einwandfreien Betrieb (bei fest stehenden Modellen). Die Nivellierung
wirkt sich auf die effektive Kondensatabfuhr und den Türbetrieb aus.
Vorgehensweise
Den Schrank der Breite und Tiefe nach nivellieren.
1. Die Wasserwaage in der Nähe der Türen auf den Innenboden des
Geräts legen (die Wasserwaage sollte parallel zur Schrankfront ausge-
richtet sein). Schrank nivellieren.
2. Die Wasserwaage an der Innenseite der Schrankrückseite positionie-
ren (parallel zur Schrankrückseite). Schrank nivellieren.
3. Wie in Schritt 1 und 2 die Wasserwaage im Schrank positionieren,
nun aber seitlich links und rechts (parallel zu den Seitenwänden des
Schranks). Schrank nivellieren.
BITTE BEACHTEN SIE: Falls sich am Schrank mittig eine Schraube,
eine Rolle oder ein Fuß zum Nivellieren befindet, ist eine einwandfreie
Ausrichtung notwendig, damit nach dem Nivellieren des Schranks ein
vollständiger Bodenkontakt gewährleistet ist.
Seite 8 von 20
Chef Base Serie
C
Nivellier-
scheiben
Fester
Sitz hier
Montageplatte
der Rolle
Rolle
Seitenansicht
08/16/2022
Abdichten des Schranks zum Fußboden
Asphaltböden reagieren sehr empfindlich auf Chemikalien. Zum Schutz
des Bodens vor Auftragen des Dichtmittels eine Lage Klebeband auf dem
Fußboden anbringen.
Vorgehensweise
1. Den Schrank so aufstellen, dass ein Abstand von 73 mm zwischen der
Wand und der Rückseite des Schranks besteht, um eine ausreichende
Belüftung zu gewährleisten.
2. Schrank nivellieren. Der Schrank muss in Längs- und in Querrichtung
eben stehen. Um zu prüfen, ob der Schrank waagerecht steht, eine
Wasserwaage innen an vier Stellen auf den Schrankboden legen:
a. Die Wasserwaage innen in der Nähe der Türen auf den Boden des
Schranks legen (die Wasserwaage sollte parallel zur Schrankfront
ausgerichtet sein). Schrank nivellieren.
b. Die Wasserwaage innen an der Rückseite des Schranks
positionieren (parallel zur Schrankrückseite). Schrank nivellieren.
c. Ähnlich wie bei a und b vorgehen, indem Sie die Wasserwaage
innen links und rechts auf den Schrankboden legen (parallel zu
den Schrankseiten). Schrank nivellieren.
3. Den Umriss des Kühlgeräts auf dem Boden anzeichnen.
4. Die Vorderseite des Schranks anheben und aufbocken.
5. Etwas NSF-geprüftes Dichtmittel (siehe Liste unten) 13 mm vom
vorderen Rand des in Schritt 4 gezeichneten Umrisses entfernt auf
dem Boden aufbringen. Die Dichtmittelmenge muss ausreichend
bemessen sein, um den gesamte Schrankumfang abzudichten, wenn
der Schrank auf das Dichtmittel gestellt wird.
6. Die Rückseite des Schranks anheben und aufbocken.
7. Dichtungsmasse an den anderen drei Seiten auf dem Boden auftra-
gen wie in Schritt 5 beschrieben.
8. Den Schrank untersuchen und sicherstellen, dass er am gesamten
Umfang zum Boden abgedichtet ist.
NSF-geprüfte Dichtmittel
• 3M #ECU800 Dichtmasse
• 3M #ECU2185 Dichtmasse
• 3M #ECU1055 Dichtung
• 3M #ECU1202 Dichtung
• Armstrong Cork – Rubber Caulk
• Products Research Co. #5000 Rubber Caulk
• G.E. Silikon
• Dow Corning Silicone Sealer
