Installation (Forts.)

Aufstellungsort

1. Stellen Sie sicher, dass sich die Ablaufschläuche in der Schale befinden.
2. Führen Sie Stecker und Leitung aus dem unteren hinteren Teil des
Kühlgeräts (NICHT einstecken).
3. Das Gerät sollte so nah an der Stromversorgung stehen, dass keine
Verlängerungskabel erforderlich sind.
Anbringen der Nivellierfüße und Rollen (152 mm)
Zum Nivellieren des Schranks sind Nivellierfüße vorgesehen. Die höhen-
verstellbaren Füße sorgen für 152 mm Freiraum unter dem Schrank. Rollen
sorgen für die Mobilität des Schranks.
BITTE BEACHTEN SIE: Falls sich am Schrank mittig eine Schraube, eine
Rolle oder ein Fuß zum Nivellieren befindet, ist eine einwandfreie
Ausrichtung notwendig, damit nach dem Nivellieren des Schranks ein
vollständiger Bodenkontakt gewährleistet ist.
Benötigtes Werkzeug
Zu den erforderlichen Werkzeugen gehören u. a. die folgenden:
• 9/16"-Steckschlüssel
Installation der Nivellierfüße (152 mm)
1. Verschaffen Sie sich Zugang zur Geräteunterseite.
2. Machen Sie die Ankerpunkte für die Montageplatte an der
Geräteunterseite ausfindig.
3. Installieren Sie die Montageplatte. Siehe Abb. 1.
4. Drehen Sie die Nivellierfüße in die Montageplatte ein. Siehe Abb. 1.
5. Kontrollieren Sie, ob das Gerät eben steht.
6. Falls das Gerät nicht waagerecht ist, heben Sie das untere Ende des
Geräts vorsichtig an und stützen Sie es ab. Drehen Sie den unteren
Schaft des Nivellierfußes mit einem verstellbaren Schraubenschlüssel
hinein oder heraus, um das Gerät zu nivellieren. Siehe Abb. 2.
BITTE BEACHTEN SIE: Das Gerät beim Heben NICHT an der
Arbeitsplatte, den Türen, Schubladen oder Gittern festhalten.
BITTE BEACHTEN SIE: Wenn das Gerät gelegen hat, lassen Sie es
doppelt so lange aufrecht stehen, wie es gelegen hat (bis zu vier
Stunden), bevor Sie es wieder einschalten. Wenn diese Zeit vier
Stunden überschreitet, lassen Sie das Gerät 24 Stunden lang auf-
recht stehen, bevor Sie es einschalten.

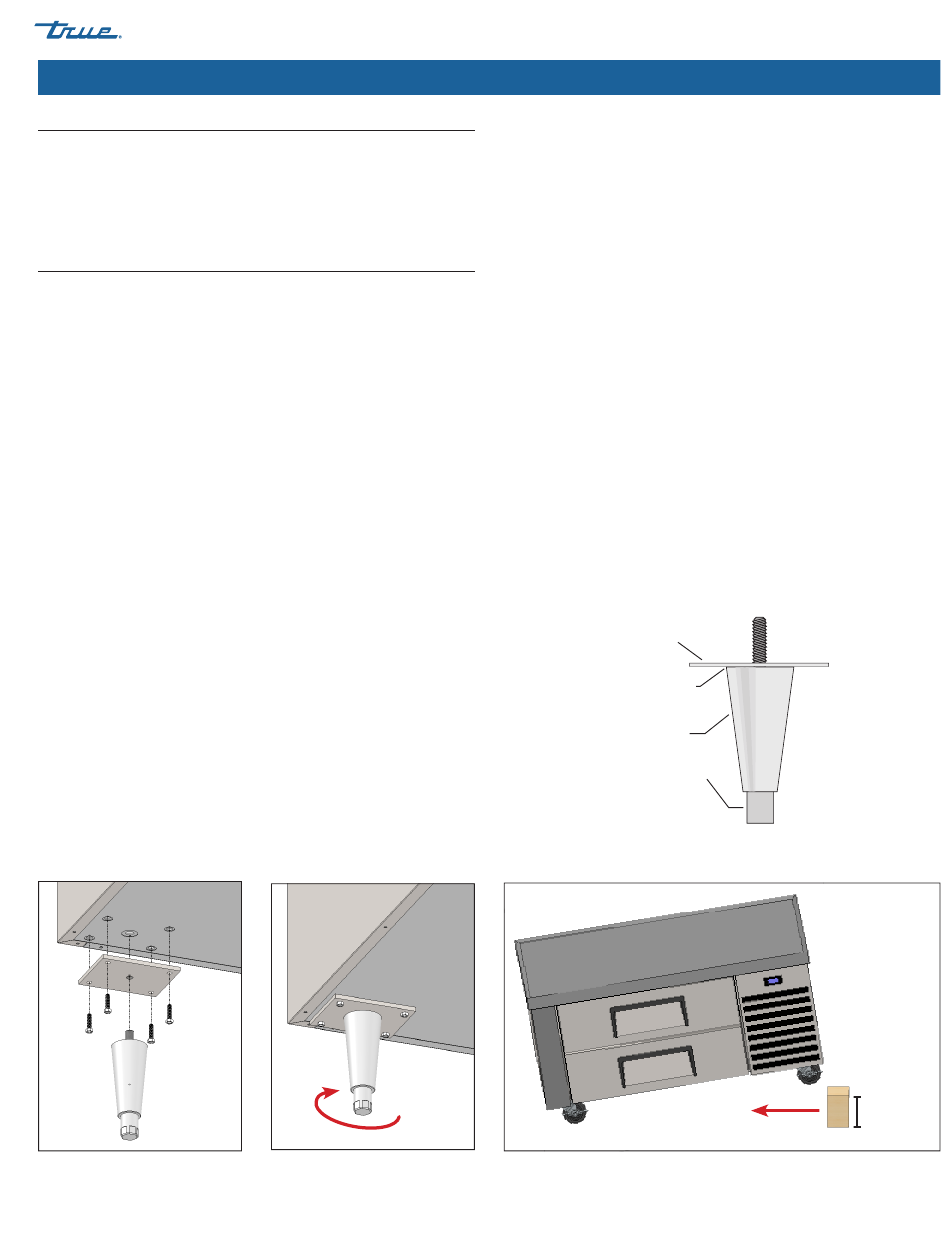

Abb. 1 Die Montageplatte und den
Nivellierfuß anbringen.
TEC_TM_161 | REV. A | DE
Chef Base Serie
Abb. 2 Drehen Sie zum Nivellieren des
Schranks den unteren Schaft.

Anbringen der Rollen

1. Suchen Sie an der Unterseite des Schranks nach den Stellen, an
denen die Rollen anzubringen sind.
2. Befestigen Sie die Rollen mit einem verstellbaren Schraubenschlüssel
und den mitgelieferten Schrauben.
BITTE BEACHTEN SIE: Ziehen Sie die Schrauben NICHT zu fest an.
3. Prüfen Sie, ob der Schrank gerade steht oder eine Schieflage
aufweist. Steht das Gerät nicht waagerecht, das untere Ende des
Geräts anheben und mit einem Block (152 mm) abstützen. Dann
Rollenscheiben hinzufügen.
BITTE BEACHTEN SIE: Den Block NICHT weiter als 127 mm unter
das Gerät schieben.
BITTE BEACHTEN SIE: Setzen Sie die Scheiben paarweise ein und
stellen Sie sicher, dass sie an den Befestigungsschrauben der Rolle
anliegen.
a. Lösen Sie die Schrauben, mit denen die Rollen befestigt sind, um
Platz zwischen der Montageplatte und der Schrankunterseite zu
schaffen. Siehe Abb. 4a.
b. Setzen Sie die Scheiben zur Rollennivellierung ein und ziehen Sie
die Schrauben an den Rollen fest. Siehe Abb. 4b und 4c.
c. Senken Sie den Schrank ab und prüfen Sie, ob er eben steht.
Wiederholen Sie den Vorgang so oft, bis der Schrank waagerecht
und nicht mehr schief steht.
Montageplatte
Mounting Plate
Fester Sitz hier
Snug Fit Here
Unterer Schaft
Abb. 3 Schieben Sie den Block NICHT weiter als 127 mm unter das Gerät.
08/16/2022
www.truemfg.com
Fuß
Leg
Bottom Stem
5" (127 mm)
6"
152,4 mm
