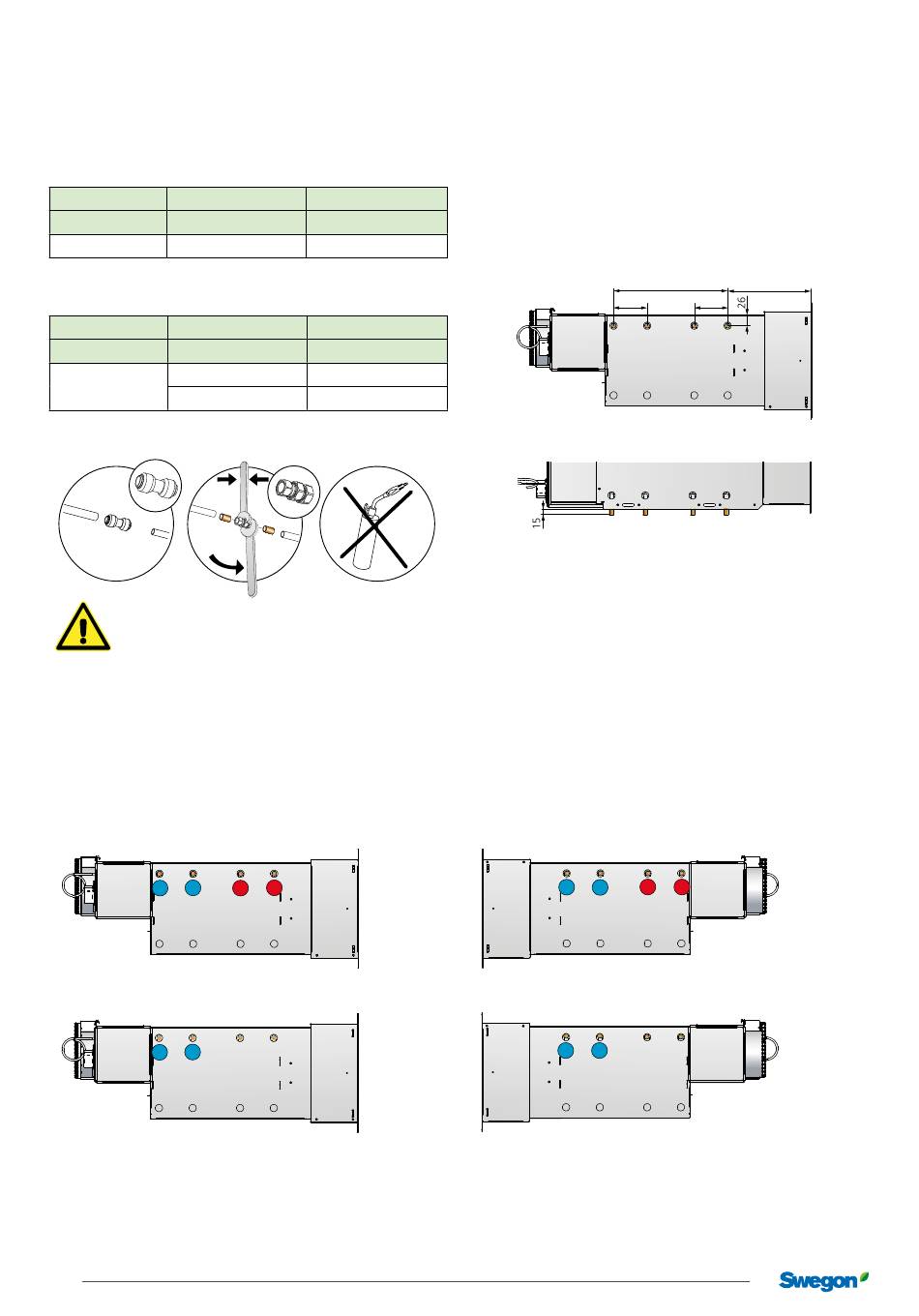

PARAGON Wall
Anschluss – Wasser
Anschlussabmessungen
Standardausführung mit werkseitig montierten Ventilen:
Länge
Kühlung
(mm)
Rücklauf
800, 1100, 1400
DN15 Außengewinde DN15 Außengewinde
Standardausführung ohne werkseitig montierte Ventile:
Länge
Kühlung
(mm)
Vor- und Rücklauf
glattes Rohrende
800, 1100, 1400
(Cu) Ø 12 x 1,0 mm
Beachten Sie, dass die Klemmringkupplungen
Stützhülsen in den Rohren erfordern.
Wasseranschluss auf der rechten Seite „R"
Kühlung und Heizung R, alle Größen
A2
A1
Kühlung R, alle Größen
A2
A1
Abb. 20. Wasseranschluss auf der rechten Seite (R).
A1 = Kühlwasser, Vorlauf
A2 = Kühlwasser, Rücklauf
B1 = Heizwasser, Vorlauf
B2 = Heizwasser, Rücklauf
12
Konstruktionsänderungen vorbehalten.
Heizung
Rücklauf
Heizung
Vor- und Rücklauf
glattes Rohrende
(Cu) Ø 12 x 1,0 mm
B1
B2
12.04.2022
Wasseranschluss
Schließen Sie die Wasserleitungen mit Push-on- oder
Klemmringanschlüssen an. Beachten Sie, dass die Klemmring-
kupplungen Stützhülsen in den Rohren erfordern. Verwenden
Sie für die Wasserleitungen keinen Lötanschluss. Hohe
Temperaturen können die vorhandenen Lötstellen
beschädigen.
Ein separat bestellbarer flexibler Wasseranschlussschlauch
ist für glatte Rohrenden und Ventile erhältlich.
92,5
Abb. 21. Maße Wasseranschluss
Wasseranschluss auf der linken Seite „L"
Kühlung und Heizung L, alle Größen
A1
A2
B2
Kühlung L, alle Größen
A1
A2
Abb. 22. Wasseranschluss auf der linken Seite (L).
A1 = Kühlwasser, Vorlauf
A2 = Kühlwasser, Rücklauf
B1 = Heizwasser, Vorlauf
B2 = Heizwasser, Rücklauf
222
147
23,5
315
231 (+0-20)
92,5
B1
