Installation
Aufhängung
PARAGON Wall hat auf jeder Kurzseite zwei Löcher, die
zum Aufhängen vorgesehen sind, und wird mit einer
Gewindestange in jedem Loch montiert.
Für die Montage aller vier Aufhängungsbefestigungen werden
Montageteile wie Gewindestangen, Deckenbefestigungen
und Muttern verwendet. Länge Gewindestange ab 200 mm.
Bei großen Abständen zwischen Decke und Einheit werden
doppelte Gewindestangen mit Gewindeschloss verwendet.
Montageteil SYST MS M8 (Abbildung 18) wird separat
bestellt.

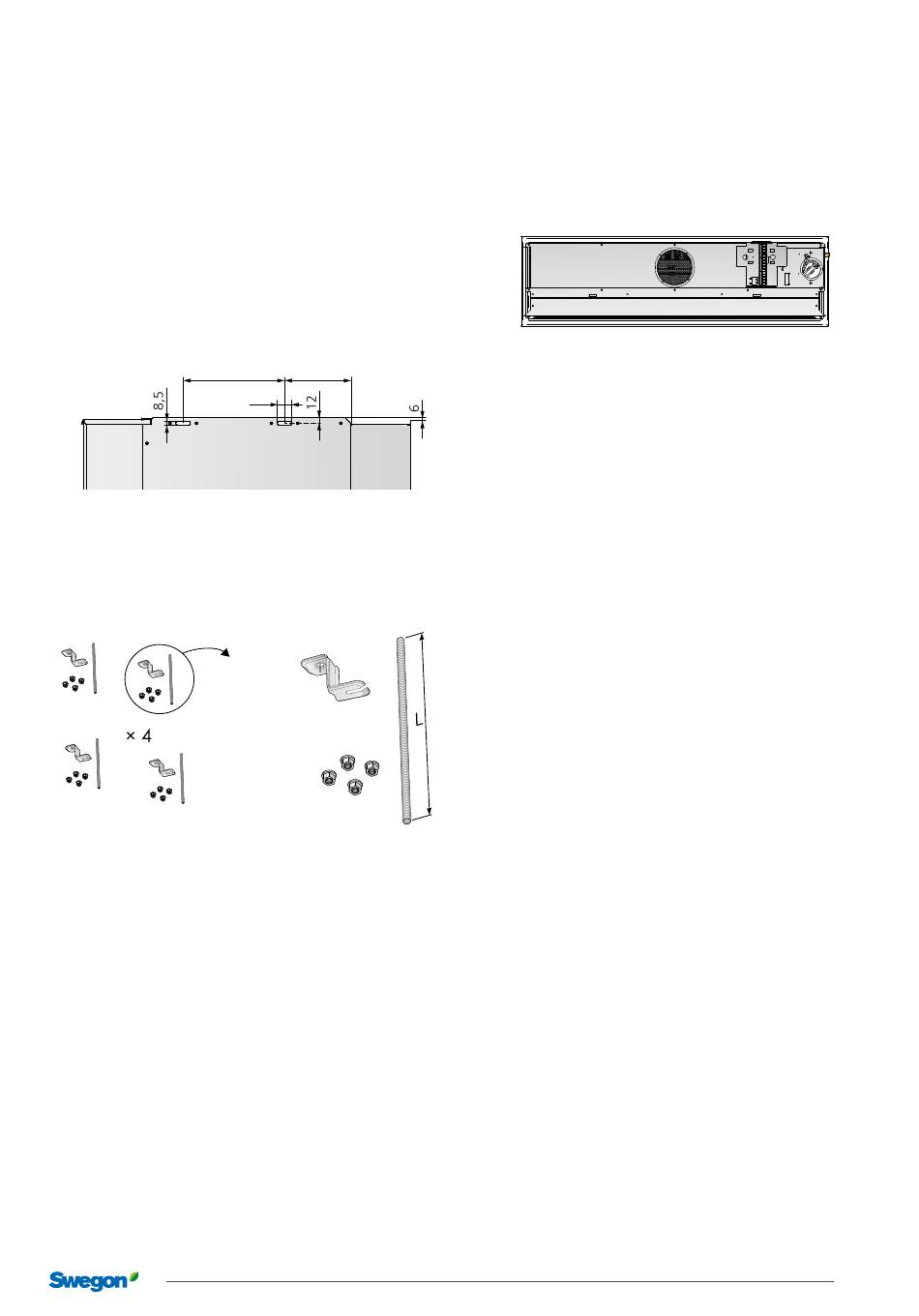

Abb. 17. Maße Aufhängung
Abb. 18. Montageteil SYST MS M8-1, Deckenbefestigung und
Gewindestange
Montage
Nach Abschluss der Installation von PARAGON Wall kann
mit dem Verkleiden des Gerätes begonnen werden. Das
Produkt ist so angepasst, dass es an der Rückseite des
Raums im Anschluss an einen Flur platziert und im Raum
über der Zwischendecke des Flurs installiert werden kann.
Um die Arbeit zu vereinfachen sind die Ausschnittmaße in
einer separaten Montageanleitung auf www.swegon.com
enthalten.
222
147
23,5
Luftanschluss
Alle Ausführungen haben einen Luftanschluss
Der Luftanschluss befindet sich zentriert auf der Rückseite
des Produkts, damit er von beiden Stirnseiten sowie der
Rückseite einfach erreicht werden kann und damit vermieden
wird, dass die Einheiten auf der Baustelle logistisch verwechselt
werden.
Abb. 19. Zentrierter Luftanschluss auf der Rückseite
12.04.2022
Konstruktionsänderungen vorbehalten.
PARAGON Wall
Ø
125.
11
