PARAGON Wall
Kompaktes Komfortmodul für Büros
KURZINFORMATIONEN
Lüftung, Kühlung und Heizung (Wasser oder Strom)
○
○
Konstantvolumenstromprodukt mit Einstellrad für eine
einfache und schnelle Regelung eines konstanten Luft-
volumenstroms an den Schlitzöffnungen
Das Produkt wird in der Nähe des Flurs positioniert und in
○
dem Raum über der Flurdecke installiert.
Das Produkt kann auch in das WISE-System integriert
○
werden, als Modul für konstanten Volumenstrom mit
Regelung der Wasserventile

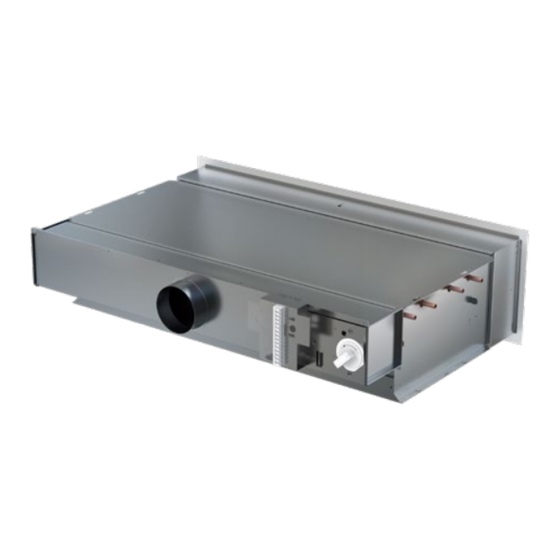

Einfache Installation mit zwei auswählbaren Wasser-
○
anschlussseiten und zentriertem Luftanschluss
○
Ein Gitter für Zuluft und Umluft
Auch mit auswählbarer werkseitig montierter Steuer-
○
ausrüstung erhältlich
Einstellbare Luftrichtung ADC und verstellbare Gitter-
○
lamellen
○
Niedrige Bauhöhe
Hohe Kapazität
○
KURZDATEN
Luftvolumenstrom-
Druck-
bereich:
bereich:
l/s
m
/h
Pa
3
0 - 85
0 - 306
20 - 200
Länge
(mm)
800, 1100, 1400
722 (+0-20)
Kühlkapazität
Heizkapazität:
gesamt:
(W)
W
Wasser
Bis zu 2682
Bis zu 4274
GRÖSSE
Tiefe
Höhe
(mm)
(mm)
286
Elektro:
1000
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Swegon PARAGON Wall
Inhaltszusammenfassung für Swegon PARAGON Wall
- Seite 1 PARAGON Wall Kompaktes Komfortmodul für Büros KURZINFORMATIONEN KURZDATEN Lüftung, Kühlung und Heizung (Wasser oder Strom) ○ Luftvolumenstrom- Druck- Kühlkapazität Heizkapazität: bereich: bereich: gesamt: ○ Konstantvolumenstromprodukt mit Einstellrad für eine Wasser Elektro: einfache und schnelle Regelung eines konstanten Luft- 0 - 85...
-
Seite 2: Inhaltsverzeichnis
PARAGON Wall Inhalt Technische Beschreibung ........3 PARAGON Wall ............3 PARAGON Wall in Kürze ..........3 Funktionsprinzip ............4 Luftverteilung ............. 5 Regelung ..............6 Verschiedene Regelausrüstungsarten ......7 Technische Daten ..........8 Dimensionierung ..........9 k-Faktor-Einstellung........... 10 Installation ............11 Aufhängung ..............11... -
Seite 3: Technische Beschreibung
Installationen an der Rückwand des Raums erfolgen. Bei diesen Anwendungen zählen vor allem hoher Komfort, niedrige Installationskosten sowie niedrige Betriebskosten. Da Paragon Wall von einem zentralen Lüftungsgerät versorgt wird, hat es keinen eingebauten Ventilator, der Geräusche erzeugt und außerdem gewartet werden muss. -
Seite 4: Funktionsprinzip
1 = Primärluft 2 = Primärluft gemischt mit erwärmter Raumluft 3 = Induzierte Raumluft Abbildung 3 – Luftverteilung mit Paragon WALL in einem Einzel- büro Abbildung 7 – Heizfunktion (Elektroheizung), schließt auch Kühl- funktion mit ein 1 = Primärluft 2 = Primärluft gemischt mit erwärmter Raumluft... -
Seite 5: Luftverteilung
PARAGON Wall Luftverteilung Abb. 10. Luftverteilung in senkrechter Richtung mit verstellba- Abbildung 8 – Horizontale Luftverteilung mit ADC ren Lamellen im Zuluft-/Rückluftgitter. Abb. 9. PARAGON ADC 12.04.2022 Konstruktionsänderungen vorbehalten. -
Seite 6: Regelung
Stellantrieb Heizung 24 V NC Kondensatsensor CG IV WCD2 Siehe auch die Produktblätter PARAGON Wall VAV und WISE PARAGON auf unserer Homepage www.swegon.com. Weitere Infos zu unserem werkseitig montierten Zubehör, Sets und losen Zubehören finden Sie im Abschnitt „Zubehör“ Konstruktionsänderungen vorbehalten. -
Seite 7: Verschiedene Regelausrüstungsarten
System besteht, sind auch einfachere Steuer- ausrüstungen lieferbar. Diese einfachere Regelung trägt die Bezeichnung LUNA und regelt nur die Temperatur im Raum (nicht die Luftqualität). PARAGON Wall ist mit werkseitig montierter Anschlussklemme sowie mit dem losen Raumzubehör LUNAd RE erhältlich. Beachten Sie... -
Seite 8: Technische Daten
6 VA für Kühl - ODER Heiz-Stellantrieb, da diese normalerweise in Sequenz geregelt werden. Beispiel B: PARAGON Wall 1100-B; 6+6 = 12 VA Bei Betriebsarten wie Radiator Heat und Cold Draught Protection beträgt die Leistungsaufnahme für die Stellantriebe somit 6+6 VA, wenn diese nicht sequenziell geregelt werden. -
Seite 9: Dimensionierung
Single Product Calculator „SPC“ ist eine einfache Schnellberechnung für Raumprodukte. Leistungen, Schall, Volumen- ströme, Isotachen u.v.m. können berechnet und ausgedruckt werden. SPC ist über unsere Produktseiten unter www.swegon.se erreichbar, wo es eine „Berechnen“-Taste gibt. Es sind weder eine Anmeldung noch das Herunterladen einer Software erforderlich – superschnell und einfach! Abb. -
Seite 10: K-Faktor-Einstellung
öffnete Stellung, 90°). Drehen Sie den Drehknopf, bis die Abb. 16. Lage des Drehknopfs Markierung „D“ die gewünschte Gradanzahl erreicht. Im Beispiel aus der Tabelle für einen PARAGON Wall mit Länge 1100, ø125, k-Faktor 2,5 wird der Drehknopf auf 50° gedreht. -
Seite 11: Installation
Der Luftanschluss befindet sich zentriert auf der Rückseite des Produkts, damit er von beiden Stirnseiten sowie der PARAGON Wall hat auf jeder Kurzseite zwei Löcher, die Rückseite einfach erreicht werden kann und damit vermieden zum Aufhängen vorgesehen sind, und wird mit einer wird, dass die Einheiten auf der Baustelle logistisch verwechselt Gewindestange in jedem Loch montiert. -
Seite 12: Anschluss - Wasser
PARAGON Wall Anschluss – Wasser Wasseranschluss 23,5 Schließen Sie die Wasserleitungen mit Push-on- oder Klemmringanschlüssen an. Beachten Sie, dass die Klemmring- Anschlussabmessungen kupplungen Stützhülsen in den Rohren erfordern. Verwenden Sie für die Wasserleitungen keinen Lötanschluss. Hohe Standardausführung mit werkseitig montierten Ventilen: Temperaturen können die vorhandenen Lötstellen... - Seite 13 PARAGON Wall CCO-Ventil Ventile für Kühlung sowie Kühlung und Heizung PARAGON Wall A (Kühlung) mit Ventil und Ventil- stellantrieb Paragon A nur für Kühlung. Die Kapazität des Wärmetauschers wird durch Maximierung des Kühlkreislaufes durch das Register optimal ausgenutzt. PARAGON Wall B (Kühlung und Heizung) mit Ventilen und Ventilstellantrieben PARAGON Wall B (Kühlung und Heizung) mit CCO-...
-
Seite 14: Zubehör, Steuerung
PARAGON Wall Zubehör, Steuerung Auswählbares werkseitig montiertes Zubehör PARAGON Wall ist mit verschiedenen Steuervarianten und Zubehören erhältlich Werkseitig montiertes Zubehör Außer den werkseitig montierten Zubehören sind auch loses Zubehör und Sets erhältlich (werkseitig Die werkseitig montierte Steuerausrüstung vereinfacht die nicht montiert): Installation. -
Seite 15: Zubehör, Werkseitig Montiert
PARAGON Wall Zubehör, werkseitig montiert Anschlussklemme Mit werkseitig montierter Anschlussklemme sowie dem losen Raumzubehör LUNAd RE kann die Temperatur im Raum geregelt werden (nicht die Luftqualität). VAV-Regler VAV-Regler für bedarfsgesteuerte Lüftung WISE CU-Steuereinheit Zur Integration in das WISE-System als Modul für konstanten Volumenstrom mit Regelung der Wasserventile. - Seite 16 PARAGON Wall Temperaturfühler, T-TG-1 Zur Messung der Temperatur -Sensor Detect Qa Analoger Kohlendioxidsensor, der verborgen über dem Abluftgitter montiert wird Siehe separates Produktblatt auf www.swegon.com. VOC-Sensor Detect VOC Luftqualitätsfühler mit Modbus-Anschluss, der verborgen über dem Abluftgitter montiert wird Konstruktionsänderungen vorbehalten.
-
Seite 17: Loses Zubehör
Hat T-TG-1 lose Enden PARAGON Wall Loses Zubehör Zu-/Rückluftgitter, PARAGON Wall SG/RG Frontgitter für PARAGON Wall, ist für die Produkte mit der Länge 800, 1100, 1400 mm erhältlich Gittersicherung, PARAGON T- GL Gittersicherung zur Fixierung der Stellung des Zuluftgitters Transformator, Power ADAPT 20 VA (ARV) Eingangsspannung 230 V 50–60 Hz, Ausgangsspannung 24 V AC... - Seite 18 Ø9,6 mm, Grau PVC. Lieferung des Kabels erfolgt nur auf Rollen zu 500 m. -Sensor Detect Qa Analoger Kohlendioxidsensor, der verborgen über dem Unterblech montiert wird. Siehe separates Produktblatt auf www.swegon.com. VOC-Sensor Detect VOC Luftqualitätsfühler mit Modbus-Anschluss, der verborgen über dem Unterblech montiert wird.
- Seite 19 PARAGON Wall Flexible Anschlussschläuche, SYST FH Für den schnellen und einfachen Anschluss sind flexible Schläuche mit Schnellkupplungen (Push-on) und Klemmringkupplungen erhältlich. Die Schläuche sind in verschiedenen Längen lieferbar. Beachten Sie, dass die Klemmringkupplungen Stützhülsen in den Rohren erfordern. Flexible Schläuche verringern auch die Gefahr für Bewegungen aufgrund der Wärme- ausdehnung im Rohrsystem.
-
Seite 20: Zubehörset
Der Taupunkt wird über ein RH-Element mit Temperaturausgleich und ein Fühler- element mit hoher Genauigkeit berechnet, die thermisch mit der Metallplatte am Detektor gekoppelt sind. Weitere Informationen zum Kondensatsensor entnehmen Sie dem separaten Produktblatt und der Montageanleitung unter www.swegon.com. Temperaturfühler T-TG-1 Temperaturfühler zur Messung der Temperatur PARAGON VAV RE-SET Steuerset zum Nachrüsten auf VAV... - Seite 21 PARAGON Wall Nachrüstsatz für WISE NACHRÜSTSATZ WISE PARAGON CU Steuerset zum Nachrüsten auf WISE Nachrüstsatz WISE Kondensatsensor CG IV-SET Der Nachrüstsatz enthält den Kondensatsonsor CG IV sowie Befestigungsteile Nachrüstsatz Taupunkt SET WISE PARAGON Der Nachrüstsatz enthält den Temperatursensor WISE TEMPERATURFÜHLER PT1000 Nachrüstsatz WISE SMA...
-
Seite 22: Abmessungen Und Gewicht
PARAGON Wall Abmessungen und Gewicht Gewicht PARAGON Wall 800 7 2 2 ( + 0 9 / 1 - 2 0 Länge Durch- Trockengewicht* Wasservolumen 9 / 1 messer (kg) Ø Ohne Gitter Inkl. Gitter Kühlung Heizung 800 R 17,4 19.6... -
Seite 23: Spezifikation
800, 1100 und 1400 Funktion: Zuständigkeitsgrenze PARAGON Wall A = Kühlung Swegon ist bis zum Anschlusspunkt des Wassers zuständig. B = Kühlung und Heizung (Wasser) Installateure schließen die glatten Rohrenden an die X = Kühlung und Elektroheizung Anschlusspunkte und/oder die Außengewinde an die Anschlussseite –... -
Seite 24: Bestellsortiment, Kits Und Zubehör
PARAGON Wall Bestellsortiment, Kits und Zubehör Bestellspezifikation, Zubehör Außer den werkseitig montierten Zubehören sind auch Gitter PARAGON d T- bbbb loses Zubehör und Sets erhältlich (werkseitig nicht montiert): Typ: Die Sets und das Zubehör lassen sich bei der Installation einfach montieren. -
Seite 25: Bestellbeispiel
Die Anzahl wird separat angegeben oder mit Hilfe der Zeichnung erläutert. Bestellbeispiel Beispiel: PARAGON Wall in der Länge 1100 mit Kühl- und Heiz- funktion. Wasseranschluss auf der rechten Seite und ein Luftanschluss Ø125 sowie Zu-/Rückluftgitter PARAGON Wall d 1100-B-R-125 PARAGON d T-SG/RG-1100 12.04.2022...
