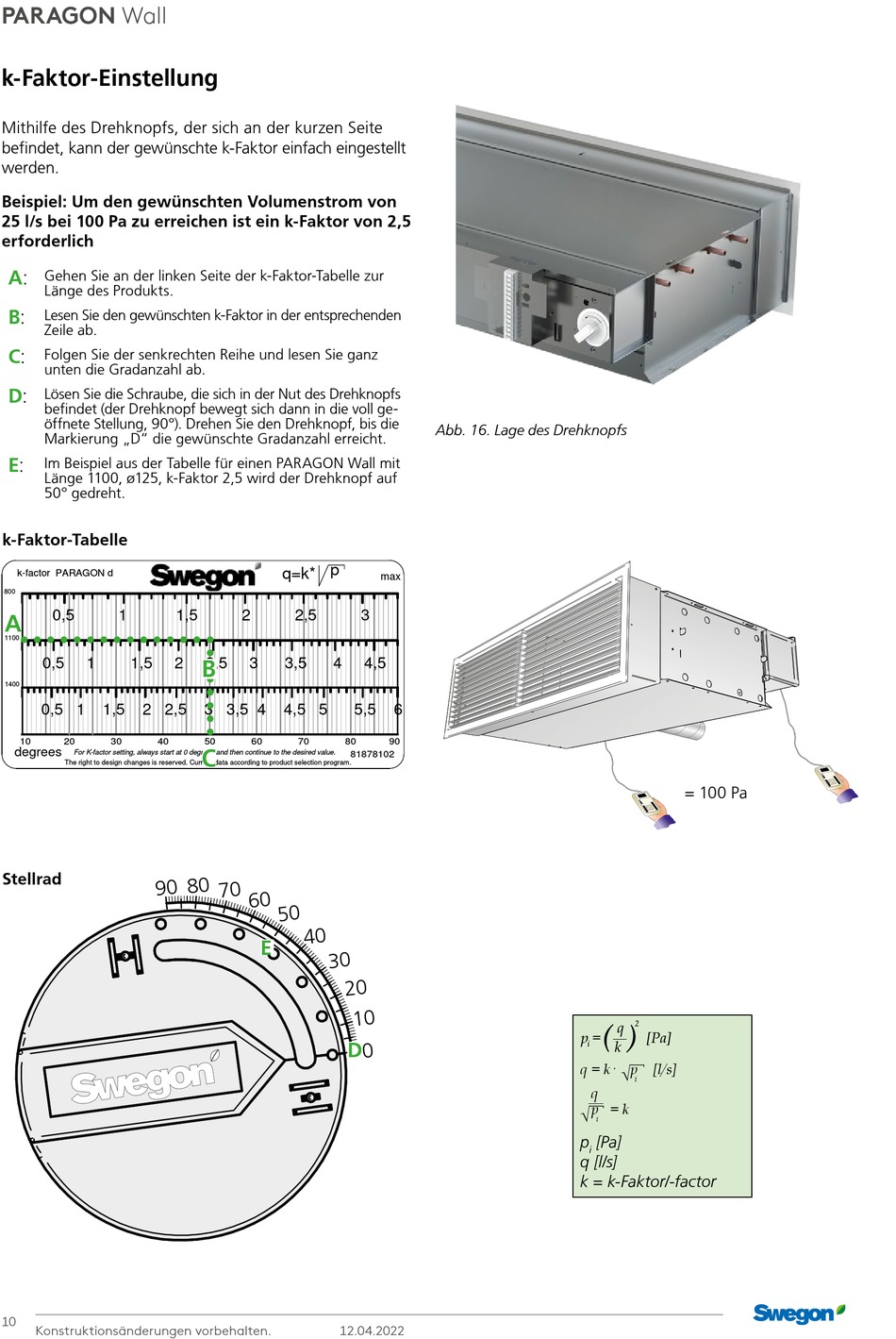

PARAGON Wall
k-Faktor-Einstellung
Mithilfe des Drehknopfs, der sich an der kurzen Seite
befindet, kann der gewünschte k-Faktor einfach eingestellt
werden.
Beispiel: Um den gewünschten Volumenstrom von
25 l/s bei 100 Pa zu erreichen ist ein k-Faktor von 2,5
erforderlich
A:
Gehen Sie an der linken Seite der k-Faktor-Tabelle zur
Länge des Produkts.
B:
Lesen Sie den gewünschten k-Faktor in der entsprechenden
Zeile ab.
C:
Folgen Sie der senkrechten Reihe und lesen Sie ganz
unten die Gradanzahl ab.
D:
Lösen Sie die Schraube, die sich in der Nut des Drehknopfs
befindet (der Drehknopf bewegt sich dann in die voll ge-
öffnete Stellung, 90°). Drehen Sie den Drehknopf, bis die
Markierung „D" die gewünschte Gradanzahl erreicht.
E:
Im Beispiel aus der Tabelle für einen PARAGON Wall mit
Länge 1100, ø125, k-Faktor 2,5 wird der Drehknopf auf
50° gedreht.
k-Faktor-Tabelle
k-factor PARAGON d
800
0,5
1
A
1100
0,5
1
1400
0,5 1
1,5
10
20
30
degrees
For K-factor setting, always start at 0 degrees and then continue to the desired value.
The right to design changes is reserved. Current data according to product selection program.
Stellrad
10
Konstruktionsänderungen vorbehalten.
q=k* p
1,5
2
2,5
B
1,5
2
2,5
3
3,5
2 2,5
3 3,5 4
4,5 5
40
50
60
70
C
E
Abb. 16. Lage des Drehknopfs
max
3
4
4,5
5,5
6
80
90
81878102
D
12.04.2022
2
q
( )
p =
[Pa]
i
k
q = k· p [l/s]
√
i
q
p = k
√
i
p
[Pa]
i
q [l/s]
k = k-Faktor/-factor
= 100 Pa
