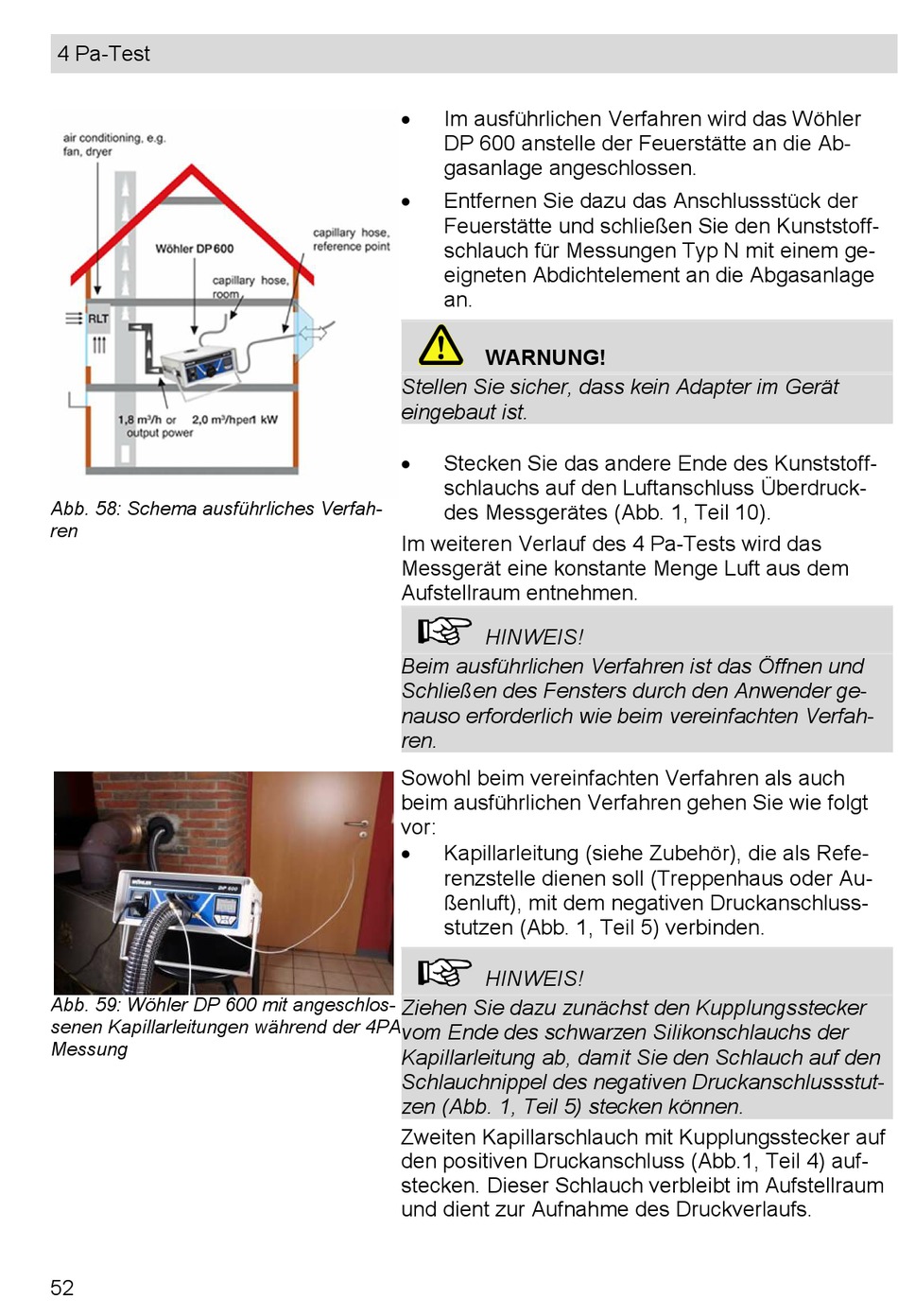

Wohler DP 600 Bedienungsanleitung Seite 52

4 Pa-Test
Abb. 58: Schema ausführliches Verfah-
ren
Abb. 59: Wöhler DP 600 mit angeschlos-
senen Kapillarleitungen während der 4PA
Messung
52

Im ausführlichen Verfahren wird das Wöhler
DP 600 anstelle der Feuerstätte an die Ab-
gasanlage angeschlossen.

Entfernen Sie dazu das Anschlussstück der
Feuerstätte und schließen Sie den Kunststoff-
schlauch für Messungen Typ N mit einem ge-
eigneten Abdichtelement an die Abgasanlage
an.
WARNUNG!
Stellen Sie sicher, dass kein Adapter im Gerät
eingebaut ist.

Stecken Sie das andere Ende des Kunststoff-
schlauchs auf den Luftanschluss Überdruck-
des Messgerätes (Abb. 1, Teil 10).
Im weiteren Verlauf des 4 Pa-Tests wird das
Messgerät eine konstante Menge Luft aus dem
Aufstellraum entnehmen.
HINWEIS!
Beim ausführlichen Verfahren ist das Öffnen und
Schließen des Fensters durch den Anwender ge-
nauso erforderlich wie beim vereinfachten Verfah-
ren.
Sowohl beim vereinfachten Verfahren als auch
beim ausführlichen Verfahren gehen Sie wie folgt
vor:

Kapillarleitung (siehe Zubehör), die als Refe-
renzstelle dienen soll (Treppenhaus oder Au-
ßenluft), mit dem negativen Druckanschluss-
stutzen (Abb. 1, Teil 5) verbinden.
HINWEIS!
Ziehen Sie dazu zunächst den Kupplungsstecker
vom Ende des schwarzen Silikonschlauchs der
Kapillarleitung ab, damit Sie den Schlauch auf den
Schlauchnippel des negativen Druckanschlussstut-
zen (Abb. 1, Teil 5) stecken können.
Zweiten Kapillarschlauch mit Kupplungsstecker auf
den positiven Druckanschluss (Abb.1, Teil 4) auf-
stecken. Dieser Schlauch verbleibt im Aufstellraum
und dient zur Aufnahme des Druckverlaufs.
