5 Dichtheitsprüfung von Abgasanlagen
WARNING!
Schalten Sie die Heizungsanlage vor der Messung aus!
5.1 Positionieren des Gerätes
ACHTUNG!
Das Gerät muss vor Inbetriebnahme aus dem Transportkoffer herausgenommen und
freistehend aufgestellt werden. Wird es aus dem Gerätekoffer bedient, kann es auf-
grund der Wärmeentwicklung zu Funktionsstörungen oder einer Sicherheitsabschal-
tung während der Messung kommen.

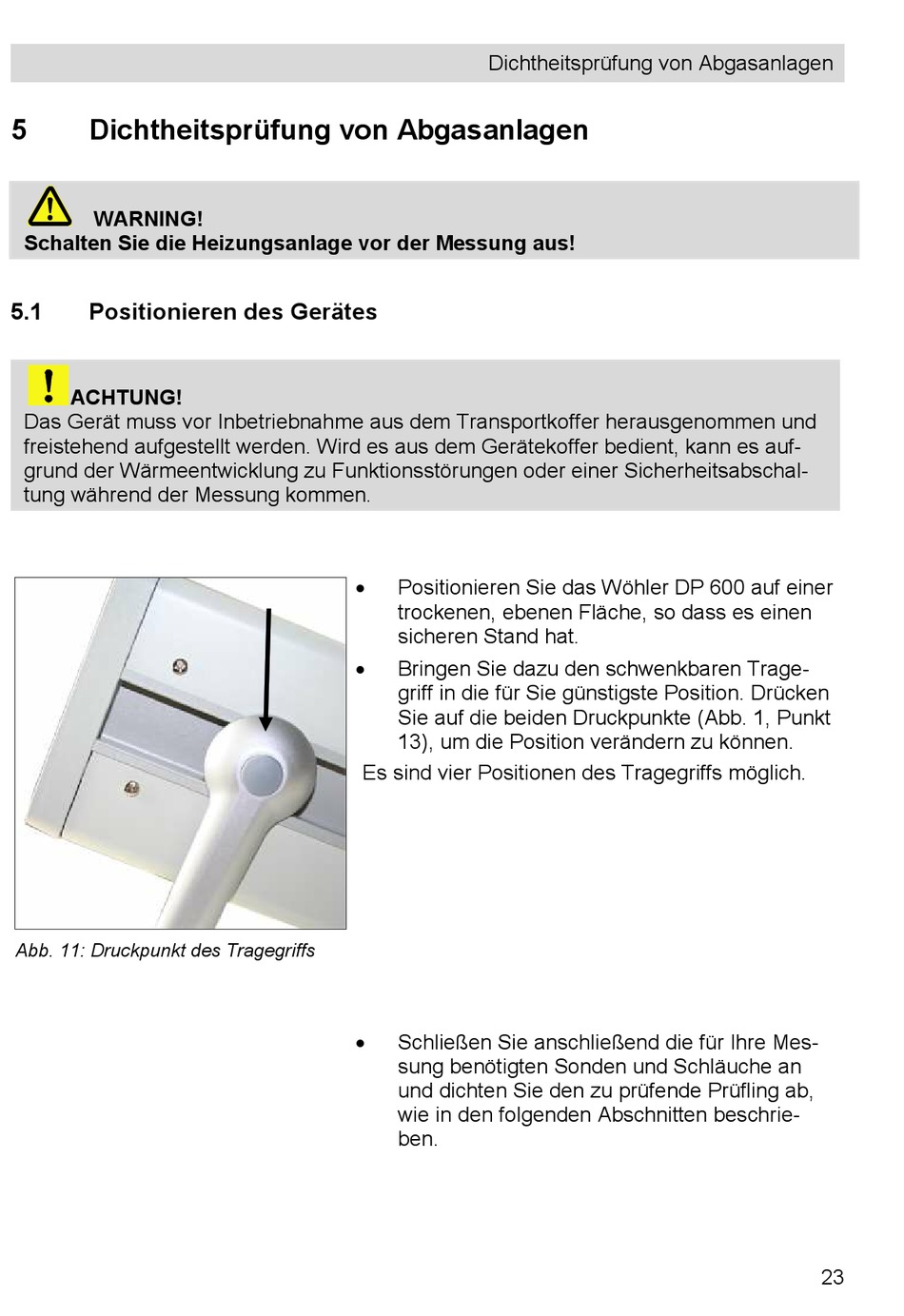

Abb. 11: Druckpunkt des Tragegriffs
Dichtheitsprüfung von Abgasanlagen

Positionieren Sie das Wöhler DP 600 auf einer
trockenen, ebenen Fläche, so dass es einen
sicheren Stand hat.

Bringen Sie dazu den schwenkbaren Trage-
griff in die für Sie günstigste Position. Drücken
Sie auf die beiden Druckpunkte (Abb. 1, Punkt
13), um die Position verändern zu können.
Es sind vier Positionen des Tragegriffs möglich.

Schließen Sie anschließend die für Ihre Mes-
sung benötigten Sonden und Schläuche an
und dichten Sie den zu prüfende Prüfling ab,
wie in den folgenden Abschnitten beschrie-
ben.
23
