Wohler DP 600 Bedienungsanleitung Seite 30

Dichtheitsprüfung von Abgasanlagen

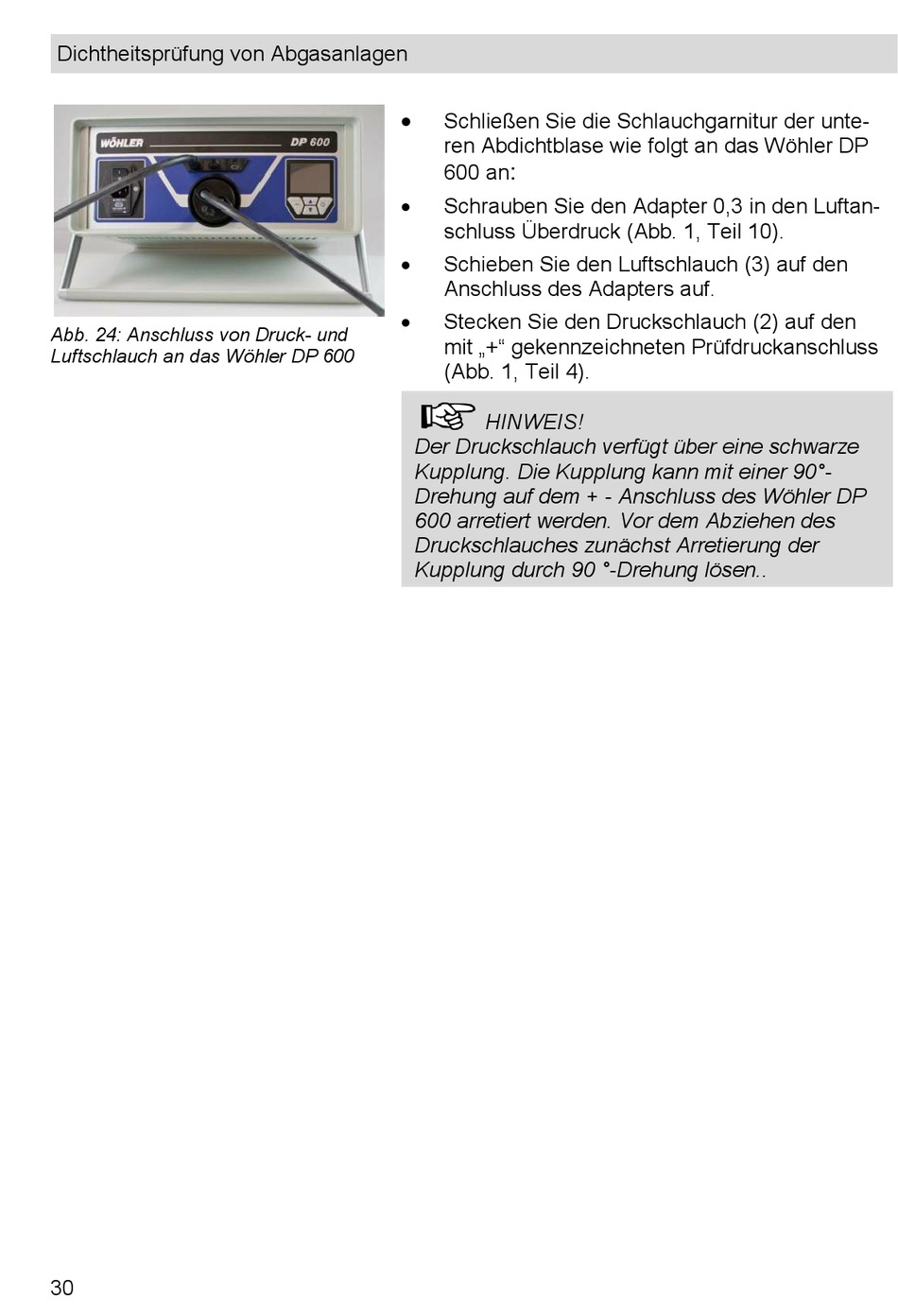

Abb. 24: Anschluss von Druck- und
Luftschlauch an das Wöhler DP 600
30

Schließen Sie die Schlauchgarnitur der unte-
ren Abdichtblase wie folgt an das Wöhler DP
:
600 an

Schrauben Sie den Adapter 0,3 in den Luftan-
schluss Überdruck (Abb. 1, Teil 10).

Schieben Sie den Luftschlauch (3) auf den
Anschluss des Adapters auf.

Stecken Sie den Druckschlauch (2) auf den
mit „+" gekennzeichneten Prüfdruckanschluss
(Abb. 1, Teil 4).
HINWEIS!
Der Druckschlauch verfügt über eine schwarze
Kupplung. Die Kupplung kann mit einer 90°-
Drehung auf dem + - Anschluss des Wöhler DP
600 arretiert werden. Vor dem Abziehen des
Druckschlauches zunächst Arretierung der
Kupplung durch 90 °-Drehung lösen..
