Abdichten mit dem Abdichtset Typ P, M + H (nicht Kompakt)

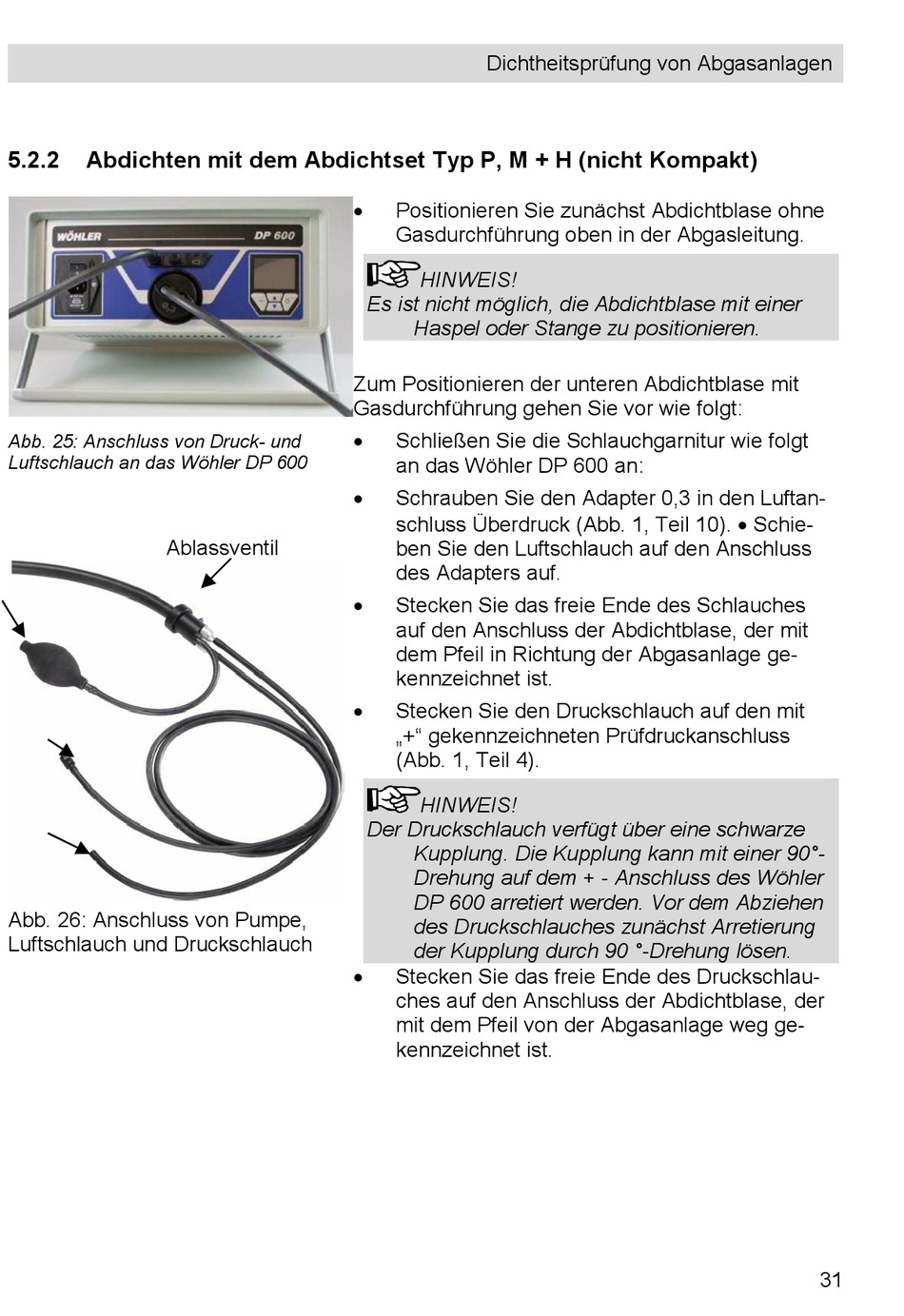

Abb. 25: Anschluss von Druck- und
Luftschlauch an das Wöhler DP 600
Ablassventil
Abb. 26: Anschluss von Pumpe,
Luftschlauch und Druckschlauch
Dichtheitsprüfung von Abgasanlagen

Positionieren Sie zunächst Abdichtblase ohne
Gasdurchführung oben in der Abgasleitung.
HINWEIS!
Es ist nicht möglich, die Abdichtblase mit einer
Haspel oder Stange zu positionieren.
Zum Positionieren der unteren Abdichtblase mit
Gasdurchführung gehen Sie vor wie folgt:

Schließen Sie die Schlauchgarnitur wie folgt
an das Wöhler DP 600 an:

Schrauben Sie den Adapter 0,3 in den Luftan-
schluss Überdruck (Abb. 1, Teil 10).  Schie-
ben Sie den Luftschlauch auf den Anschluss
des Adapters auf.

Stecken Sie das freie Ende des Schlauches
auf den Anschluss der Abdichtblase, der mit
dem Pfeil in Richtung der Abgasanlage ge-
kennzeichnet ist.

Stecken Sie den Druckschlauch auf den mit
„+" gekennzeichneten Prüfdruckanschluss
(Abb. 1, Teil 4).
HINWEIS!
Der Druckschlauch verfügt über eine schwarze
Kupplung. Die Kupplung kann mit einer 90°-
Drehung auf dem + - Anschluss des Wöhler
DP 600 arretiert werden. Vor dem Abziehen
des Druckschlauches zunächst Arretierung
der Kupplung durch 90 °-Drehung lösen.

Stecken Sie das freie Ende des Druckschlau-
ches auf den Anschluss der Abdichtblase, der
mit dem Pfeil von der Abgasanlage weg ge-
kennzeichnet ist.
31
