5.3 Vorbereitung für die Messung an Abgasanlagen Typ N
Sie benötigen ein Abdichtset Typ N, vgl. Kapitel 3.4.1.
5.3.1

Montage der Sonde Typ N

5

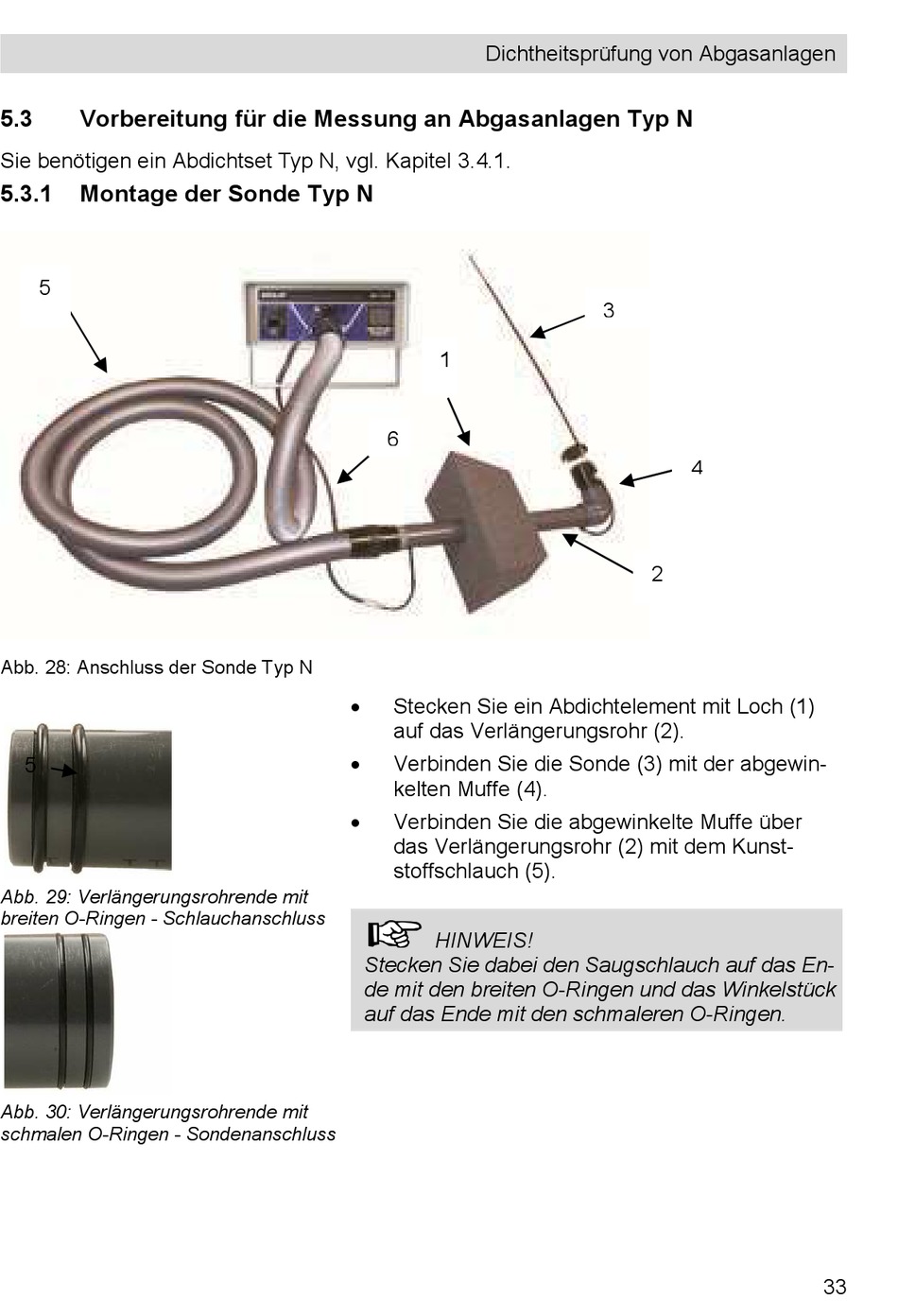

Abb. 28: Anschluss der Sonde Typ N
5
Abb. 29: Verlängerungsrohrende mit
breiten O-Ringen - Schlauchanschluss
Abb. 30: Verlängerungsrohrende mit
schmalen O-Ringen - Sondenanschluss
Dichtheitsprüfung von Abgasanlagen
1
6

Stecken Sie ein Abdichtelement mit Loch (1)
auf das Verlängerungsrohr (2).

Verbinden Sie die Sonde (3) mit der abgewin-
kelten Muffe (4).

Verbinden Sie die abgewinkelte Muffe über
das Verlängerungsrohr (2) mit dem Kunst-
stoffschlauch (5).
HINWEIS!
Stecken Sie dabei den Saugschlauch auf das En-
de mit den breiten O-Ringen und das Winkelstück
auf das Ende mit den schmaleren O-Ringen.
3
4
2
