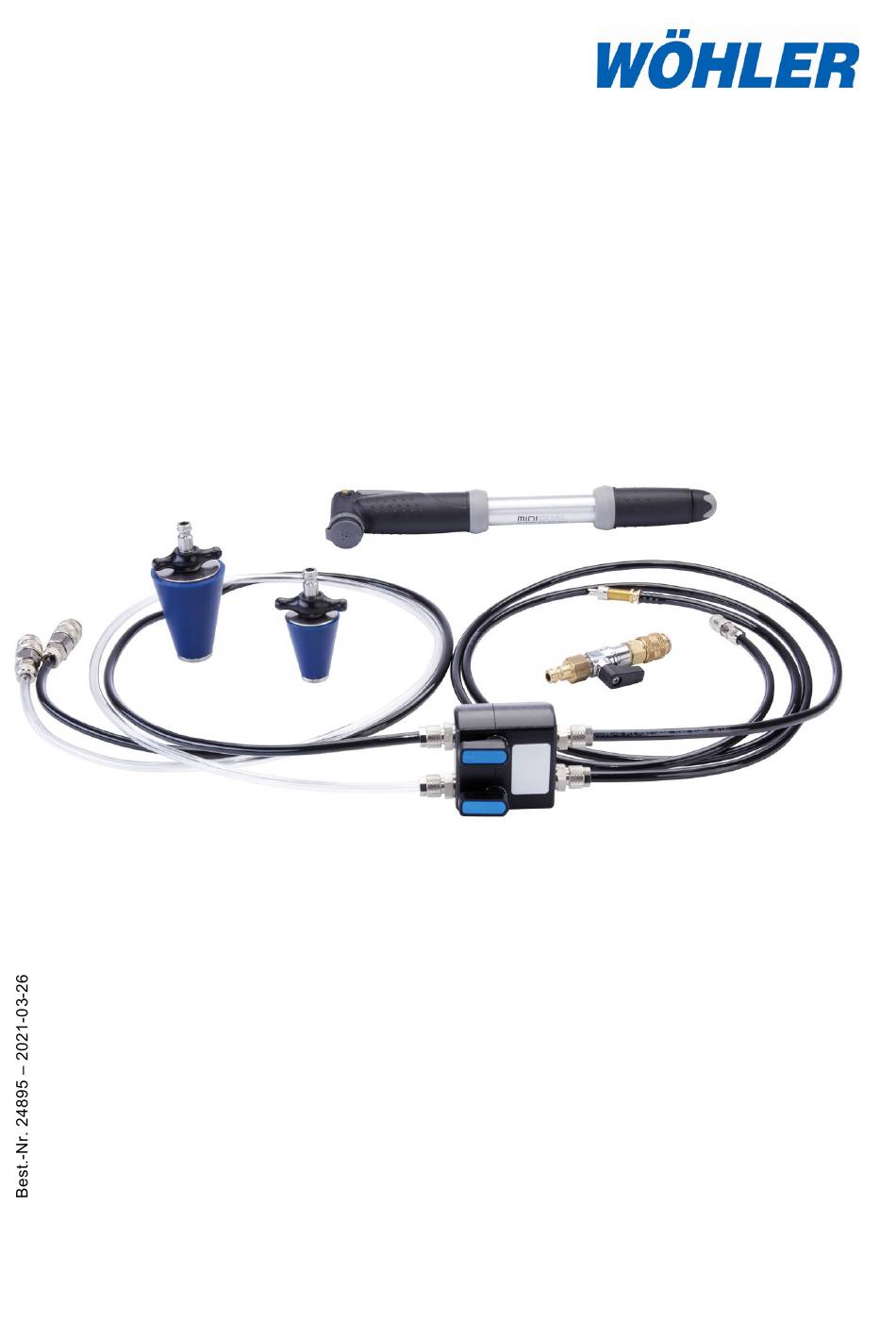

- Seite 1 Bedienungsanleitung Prüfarmatur für Gasleitungen Wöhler Gasleitungsdichtheitsprüfset Technik nach Maß...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Allgemeines ........... 3 Informationen zur Bedienungsanleitung ..3 Hinweise in der Bedienungsanleitung ... 3 Bestimmungsgemäße Verwendung ....3 Lieferumfang ..........3 Hersteller-anschrift ........3 Einzelteile ..........5 Einsatz des Ventilblocks an Gas- und Wasserleitungen ........6 Anschlussbeispiele ......10 Dichtheitsprüfung mit Einrohrzählerkappe an Gasleitungen .......... -
Seite 3: Allgemeines
Allgemeines Allgemeines Informationen zur Diese Bedienungsanleitung ermöglicht Ihnen die sichere Nutzung des Wöhler Dichtheitsprüfsets. Bedienungsanlei- Bewahren Sie diese Bedienungsanleitung dauer- tung haft auf. Das Wöhler Gasleitungsdichtheitsprüfset darf grundsätzlich nur von fachkundigem Personal für den bestimmungsgemäßen Gebrauch eingesetzt werden. Für Schäden, die aufgrund der Nichtbe- achtung dieser Bedienungsanleitung entstehen, übernehmen wir keine Haftung. - Seite 4 Sicherheitshinweis Sicherheitshinweis ACHTUNG! Wegen der Kompressibilität von Gasen sind bei der Durchführung von Druckprüfungen mit Luft die Unfallverhütungsvorschriften „Arbeiten an Gasan- lagen“ und das Regelwerk „‘Technische Regeln für Gasinstallationen DVGW-TRGI“ zu beachten. ACHTUNG! Achten Sie darauf, dass der vorgegebene Prüf- druck von bis zu 3 bar nicht deutlich überschritten wird (<...
-
Seite 5: Einzelteile
Einzelteile Einzelteile Abb. 1: Einzelteile Legende Alu-Druckpumpe Einzelabsperrung Abdichtstopfen 16 – 32 mm Abdichtstopfen 21 – 44 mm Einzelabsperrung Die Einzelabsperrung wird bei Bedarf zwischen den Schlauch und den Absperrstopfen gesteckt. Die Gaszufuhr kann so durch Querstellen des Hebels abgesperrt werden. Abb. -
Seite 6: Einsatz Des Ventilblocks An Gas- Und Wasserleitungen
Einsatz des Ventilblocks an Gas- und Wasserleitungen Einsatz des Ventilblocks an Gas- und Wasserleitungen Ventilblock Anschlussschlauch zum Messgerät Anschlussschlauch zur Luftpumpe Anschlussschläuche zum Gasrohr ACHTUNG! Die Schläuche sind fest mit dem Ventilblock ver- bunden und können nicht abgezogen werden. Die Schläuche dürfen nicht scharf geknickt wer- den. - Seite 7 Einsatz des Ventilblocks an Gas- und Wasserleitungen Auf der Rückseite des Ventilblocks befinden sich zwei Magnete zur Befestigung während der Mes- sung. Der Ventilblock ist mit einem Überdruckventil aus- gestattet, über das gegebenenfalls Druck entwei- chen kann. ACHTUNG! Um das Messgerät zu schu. Der Ventilblock verfügt über zwei Ventilhebel: Ventil zum transparenten Prüfschlauch Ventile zum schwarzen Prüfschlauch...
- Seite 8 Einsatz des Ventilblocks an Gas- und Wasserleitungen Der Anschluss zur Luftpumpe verfügt über ein Autoventil, so dass die Luft nicht selbstständig aus dem Schlauch entweichen kann. Daher muss der entsprechende Schlauch zur Luftpumpe nicht über den Ventilblock abgesperrt werden. Bevor Sie die Luftpumpe auf den Schlauch •...
- Seite 9 Einsatz des Ventilblocks an Gas- und Wasserleitungen Öffnen Sie am Ventilblock das Ventil zu dem- • jenigen Messchlauch, der angeschlossen ist, ggfs. zu beiden Messschläuchen, und pumpen Sie die Leitung bis zum Prüfdruck auf. Abb. 7: Ventil zum transparenten Schlauch geöffnet, zum schwarzen Schlauch geschlossen.
-
Seite 10: Anschlussbeispiele
Anschlussbeispiele Anschlussbeispiele Dichtheitsprüfung mit Einrohrzählerkappe an Gasleitungen Abb. 9: Anschlüsse mit Einrohrzählerkappe und Wöhler M 603... -
Seite 11: Dichtheitsprüfung Mit Konischen Absperrstopfen An Zweirohrzähler (Gasleitung)
Pflege Dichtheitsprüfung mit konischen Absperrstopfen an Zwei- rohrzähler (Gasleitung) Abb. 10: Anschlüsse mit Absperrstopfen und Wöhler DC 430 Pflege Fetten Sie die Schnellkupplungen gelegentlich • mit Silikonfett oder Hahnfett. Dies hält die Dichtungen geschmeidig und gut gangbar. -
