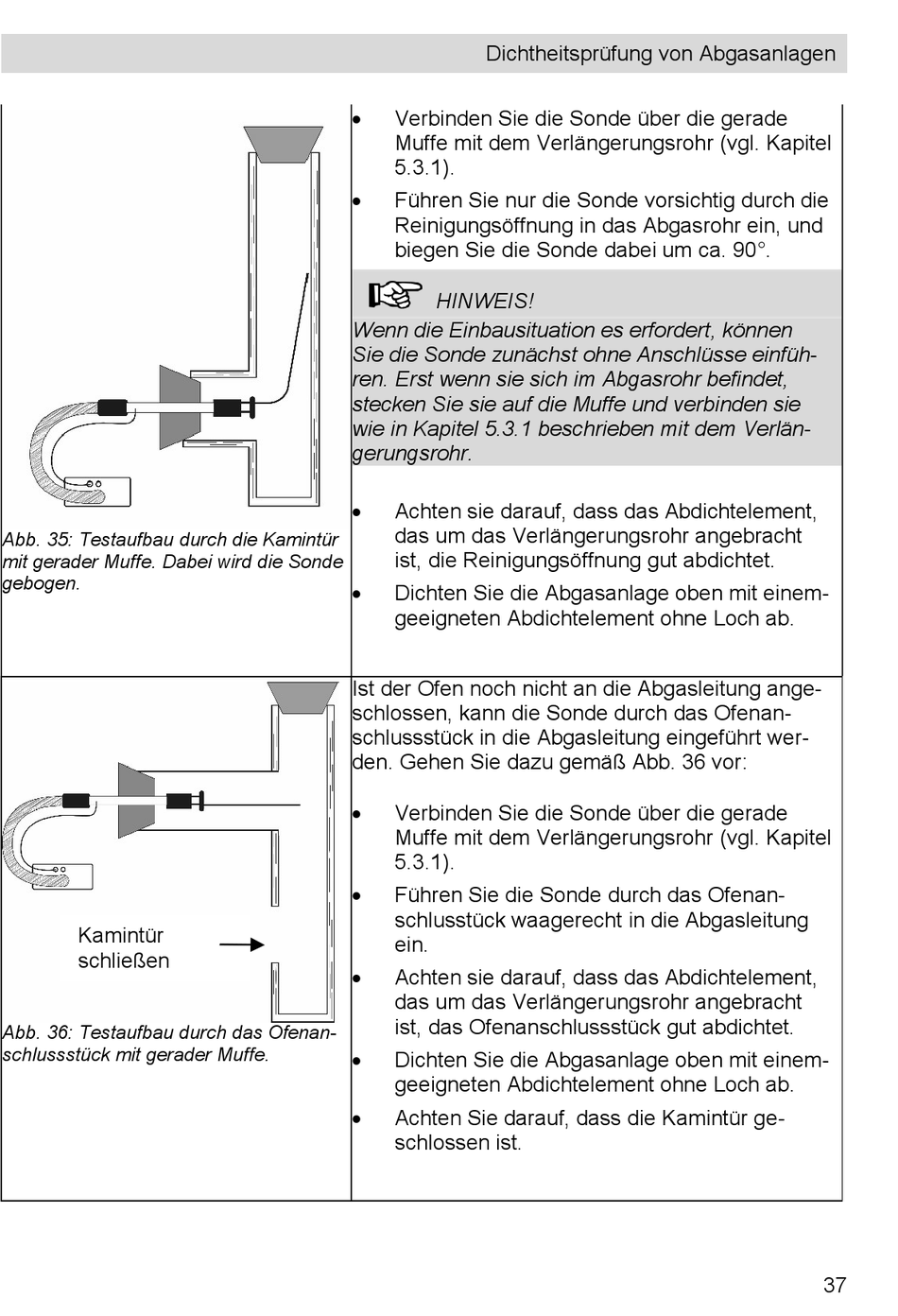

Abb. 35: Testaufbau durch die Kamintür
mit gerader Muffe. Dabei wird die Sonde
gebogen.
Kamintür
schließen
Abb. 36: Testaufbau durch das Ofenan-
schlussstück mit gerader Muffe.
Dichtheitsprüfung von Abgasanlagen

Verbinden Sie die Sonde über die gerade
Muffe mit dem Verlängerungsrohr (vgl. Kapitel
5.3.1).

Führen Sie nur die Sonde vorsichtig durch die
Reinigungsöffnung in das Abgasrohr ein, und
biegen Sie die Sonde dabei um ca. 90°.
HINWEIS!
Wenn die Einbausituation es erfordert, können
Sie die Sonde zunächst ohne Anschlüsse einfüh-
ren. Erst wenn sie sich im Abgasrohr befindet,
stecken Sie sie auf die Muffe und verbinden sie
wie in Kapitel 5.3.1 beschrieben mit dem Verlän-
gerungsrohr.

Achten sie darauf, dass das Abdichtelement,
das um das Verlängerungsrohr angebracht
ist, die Reinigungsöffnung gut abdichtet.

Dichten Sie die Abgasanlage oben mit einem-
geeigneten Abdichtelement ohne Loch ab.
Ist der Ofen noch nicht an die Abgasleitung ange-
schlossen, kann die Sonde durch das Ofenan-
schlussstück in die Abgasleitung eingeführt wer-
den. Gehen Sie dazu gemäß Abb. 36 vor:

Verbinden Sie die Sonde über die gerade
Muffe mit dem Verlängerungsrohr (vgl. Kapitel
5.3.1).

Führen Sie die Sonde durch das Ofenan-
schlusstück waagerecht in die Abgasleitung
ein.

Achten sie darauf, dass das Abdichtelement,
das um das Verlängerungsrohr angebracht
ist, das Ofenanschlussstück gut abdichtet.

Dichten Sie die Abgasanlage oben mit einem-
geeigneten Abdichtelement ohne Loch ab.

Achten Sie darauf, dass die Kamintür ge-
schlossen ist.
