3. Anzeigeteil wie gewünscht ausrichten und mit Geberteil verschrauben.
Hierbei sicherstellen, dass der O-Ring zwischen Anzeigeteil und Geberteil
eingelegt ist und der Zeiger auf PUMP OFF steht. Steht der Zeiger nicht
auf PUMP OFF, Anzeigeteil vom Geberteil abnehmen und Magneten auf
der Unterseite des Anzeigeteils drehen, bis der Zeiger auf PUMP OFF
steht. Anzeigeteil wieder mit Geberteil verschrauben.

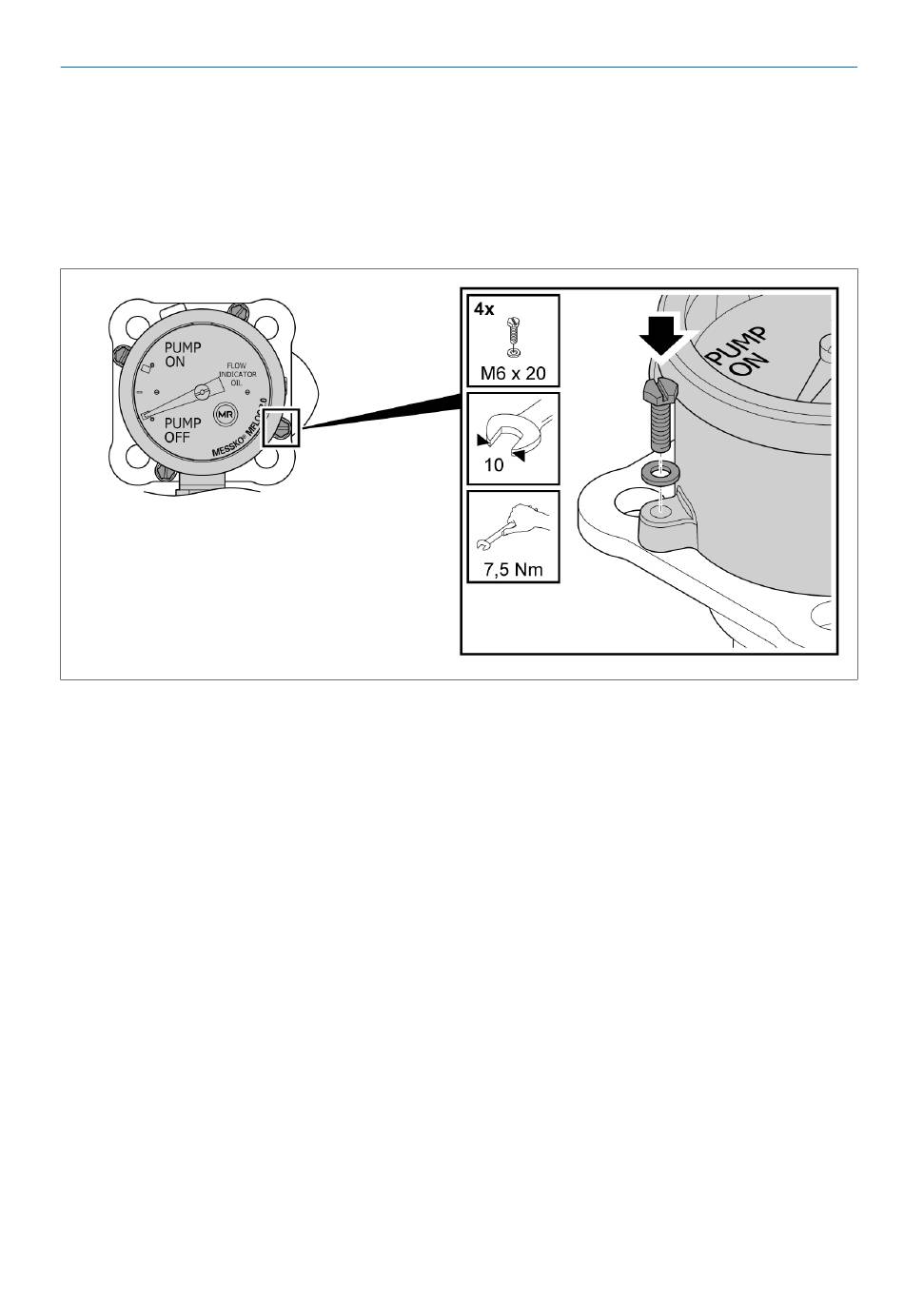

Abbildung 6: Anzeigeteil befestigen
5.3 Mikroschalter elektrisch anschließen
Die im Strömungswächter eingebauten Mikroschalter sind als Wechsler aus-
gelegt. Sie können sie entweder über eine Klemmleiste in der Anschlussbox
oder über einen ANSI-Stecker/MIL-Stecker elektrisch anschließen. Die Ka-
bel sind nicht im Lieferumfang enthalten.
5.3.1 Kabelempfehlung
Beachten Sie bei der Verdrahtung des Geräts folgende Empfehlung der
Messko GmbH.
Die als Zubehör verfügbaren Kabel für den Anschluss an den ANSI-Stecker/
MIL-Stecker werden mit einem Leiterquerschnitt von AWG16 geliefert.
Die verwendeten Kabel müssen eine Temperaturbeständigkeit von mindes-
tens +100 °C haben (Umgebungstemperatur max. +80 °C plus Eigenerwär-
mung Gerät +20 K).
BA6500372-01 DE
5 Montage
