Beschreibung
4.1
Übersicht
17
16
15
14

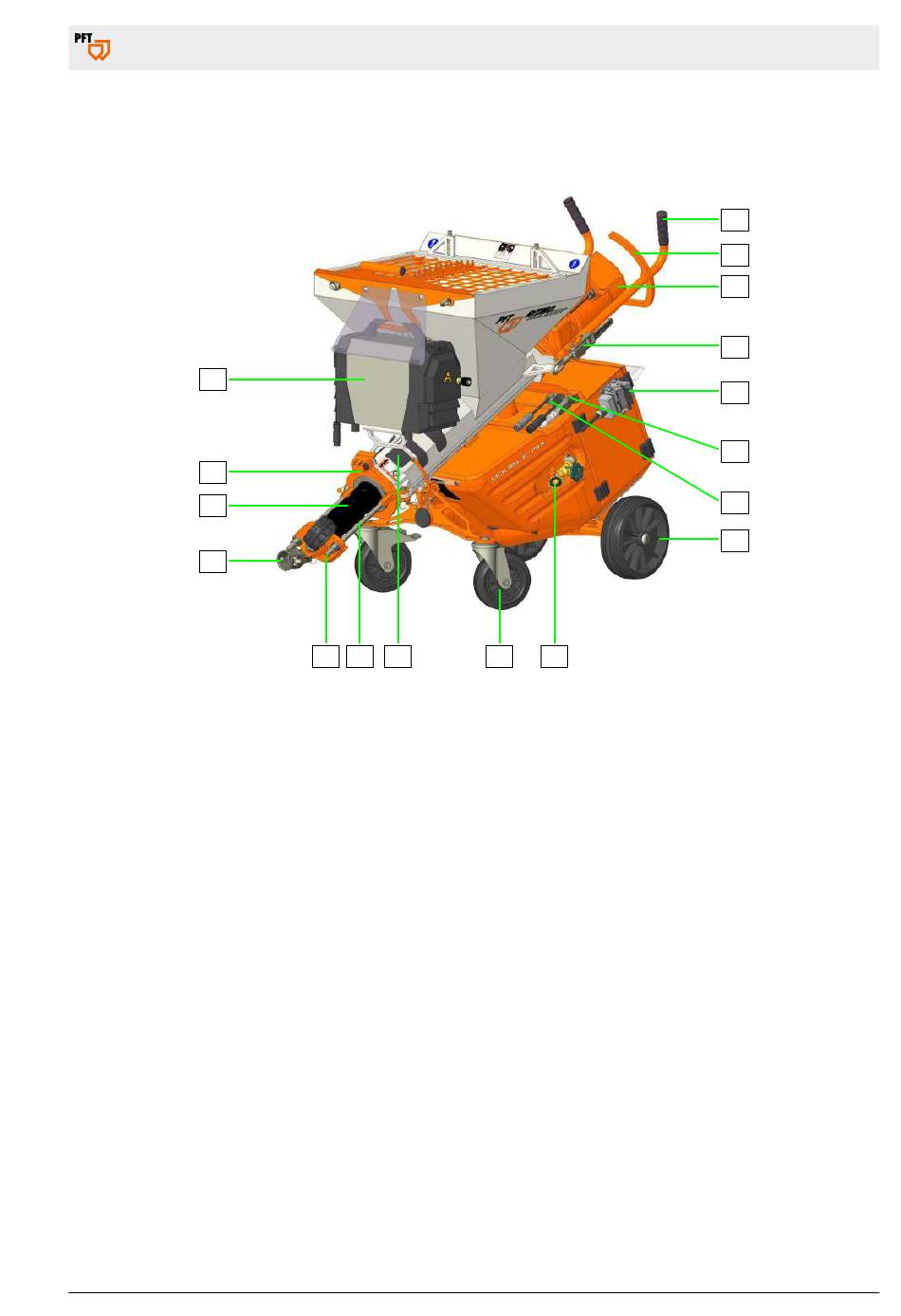

Abb. 8: Übersicht über die Baugruppen
[1]
Schiebegriff
[3]
Pumpenmotor
[5]
Anschluss für Motoranschlusskabel
[7]
Anschluss für Drucksensor zum Nachrüsten
[9]
Wasserentnahmeventil
[11] Gummimischzone
[13] Druckflansch
[15] Pumpeneinheit
[17] Luftkompressor
Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service
13
12
11
[2]
[4]
[6]
[8]
[10] Lenkrolle
[12] Zuganker
[14] Anschluss für Mörtelschlauch
[16] Saugflansch
10
9
Tragegriff
Schnellverschluss
Anschluss für Sicherheitssensor Mischrohr
Gummirad
Beschreibung
1
2
3
4
5
6
7
8
