Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service
Beschreibung
15
14
13
12
11

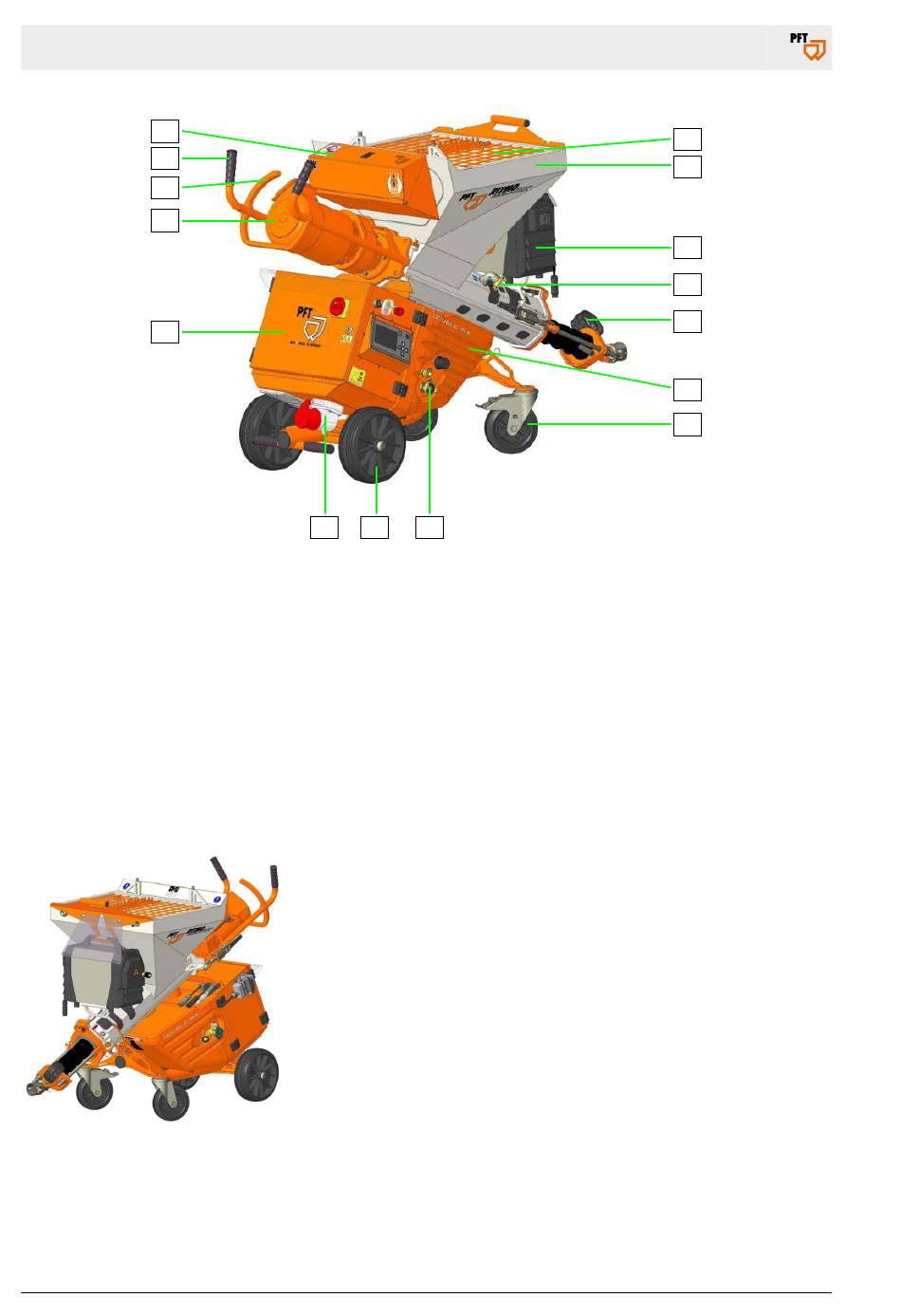

Abb. 9: Übersicht über die Baugruppen
[1] Schutzgitter mit Sackaufreißer
[3] Luftkompressor
[5] Mörteldruckmanometer
[7] Stopp-Lenkrolle
[9] Gummirad
[11] Schaltschrank
[13] Tragegriff
[15] Werkzeugkasten
4.2 Kurzbeschreibung
Abb. 10: RITMO double mix
Seite 20 / 80
10 9 8
[2] Materialbehälter
[4] Wassereinlauf am Mischrohr
[6] Seitenverkleidung Installationsschrank
[8] Wassereingang
[10] Hauptstromanschluss
[12] Pumpenmotor
[14] Schiebegriff
Die kompakte Mischpumpe RITMO double mix mit 400V Dreh-
stromanstrieb, speziell entwickelt zum Pumpen, Verspritzen und
Auftragen von maschinengängigen Trockenmörteln, pastösen Materia-
lien und vielem mehr bis 4 mm Korngröße, abhängig vom Material und
Pumpensystem.
Die Pumpenleistung kann je nach Anforderung stufenlos elektronisch
angepasst werden.
Die Maschine besteht aus tragbaren Einzelbauteilen, die einen
schnellen und bequemen Transport, bei handlichen Abmessungen
und niedrigem Gewicht gestatten.
Ausgestattes ist die Maschine mit einer PFT-Control Steuerung.
1
2
3
4
5
6
7
